同步整流
首页>产品中心>AC-DC电源芯片>同步整流

  • 型 号 :

    CX7538L

  • 待机功耗 :

    ＜200KHz

  • 工作模式 :

    CCM/QR/DCM

  • 控制方式 :

    45V/14mΩ

  • 应 用 :

    全电压≦25W电源适配器,PD

  • 封 装 :

    SOP-8L
样品申领
产品规格书下载

产品导航
  • 产品详情

概述：

CX7538L是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足 6 级能效，是理想的超低导通压降整流器件的解决方案。并且支持CCM / QR / DCM 等开关电源工作模式应用。其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

CX7538L芯片内置耐压45V的NMOSFET 同步整流开关，且具有极低的内阻，典型 RdsON 低至 12mΩ可提供系统高达 4A 的应用输出，芯片通过检测内置MOSFET 的源漏电压来决定其开关状态，能够兼容连续模式、非连续和准谐振工作模式的反激转换器。

特点：

 兼容 DCM、CCM 和 QR 反激转换器

 输出电压直接供给 VCC

 150uA 低静态电流

 4.5A 驱动电流保证 MOSFET 快速关断

 支持最大 200kHz 开关频率

 支持低输出电压工作

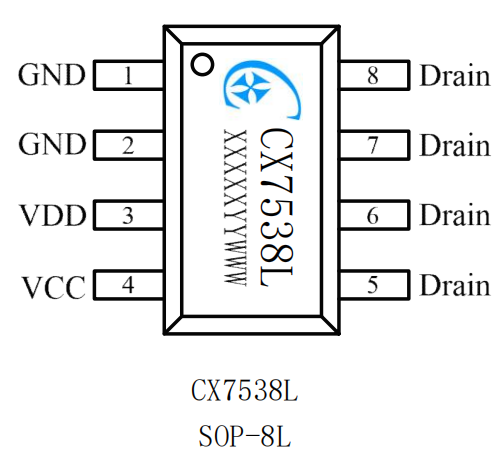

 采用 SOP-8L 封装形式

应用：

 移动设备充电器

 适配器

 反激转换器
