PD协议
首页>产品中心>快充协议芯片>PD协议

  • 型 号 :

    ​CX2951C

  • 保护功能 :

    OVP/UVP/UVLO/OCP/FOCP/TSD

  • 内置MOS Rds(on) :

    20W/25W单C快充

  • 支持协议 :

    PD2.0、PD3.0、PPS、 QC2.0/3.0、Divider 3（苹果专用协议）、BC1.2 DCP、AFC、FCP和SCP协议。

  • 典型应用 :

    5V3A，9V2.22A，12V1.67A 5V3A，9V2.77A，3.3V-5.9V 3A，3.3V-11V 2.75A

  • 封 装 :

    3x3 DFN-9L
样品申领
产品规格书下载

产品导航
  • 产品详情

CX2951C，小体积、高性能20W/25W快充电源协议芯片推荐，CX2951C，这是乐鱼体育APP近期推出了的一款集成MOSFET负载开关和电流采样电阻的超高集成度PD协议芯片。CX2951C主推20W/25W快充电源市场，CX2951C支持市面多种快充协议，满足90%电子设备的充电需求，支持PD2.0、PD3.0、PPS、 QC2.0/3.0、Divider 3（苹果专用协议）、BC1.2 DCP、AFC、FCP和SCP协议。是一款市面不可多得的高集成度、高性价比USB-PD协议解决方案。

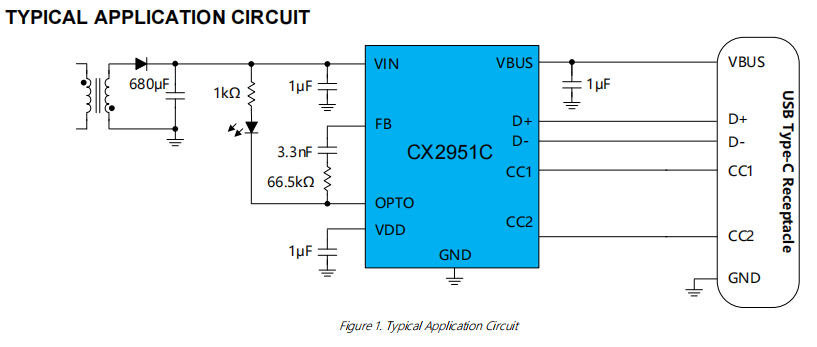

CX2951C集成了超低Rdson的N-MOS和电流采样电路，外围精简，仅需5颗阻容器件，其简洁的外围电路有效地节省了电路板空间与BOM成本。

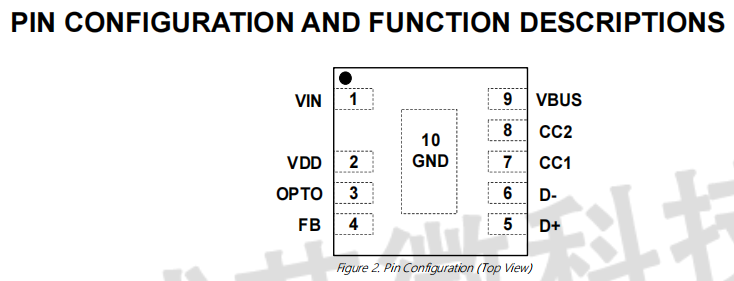

CX2951C采用3mmx3mm DFN-9L封装，较于同类型产品，CX2951C体积缩小了50%以上。

CX2951C_001TC：20W PD。支持：5V3A，9V2.22A，12V1.67A。一共包含3个FPDO。支持多种私有协议。

CX2951C_002TC：25W PD。支持：5V3A，9V2.77A，3.3V-5.9V 3A，3.3V-11V 2.75A；共包含2个FPDO和2个APDO。支持多种私有协议。同时还支持定制特殊PDO。

CX2951C的特点：

集成15mΩ N-MOSFET

支持USB Type-C 1.4 和USB PD3.0规范

支持5V, 9V和12V FPDO

支持5V Prog 和 9V Prog APDO

支持BC1.2 DCP、5V 2.4A和 HVDCP 快充协议，包括QC2.0/3.0 Class A，AFC，FCP、SCP等

低工作电流

集成VIN OVP, VIN UVP,VIN UVLO, OCP, SCP 和 OTP 保护

CX2951C支持控制光耦的环路调节，用于AC-DC电源转换场合；也支持直接FB环路调节，用于DC-DC电源转换场合，如车充应用。
