PD协议
首页>产品中心>快充协议芯片>PD协议

  • 型 号 :

    CX2980C

  • 保护功能 :

    OVP/UVP/UVLO/OCP/FOCP/TSD

  • 内置MOS Rds(on) :

    15W~65W单C快充

  • 支持协议 :

    PD2.0, PD3.0, PPS, QC2.0/3.0, Divider 3, BC1.2 DCP, AFC, FCP and SCP

  • 典型应用 :

    5V/3A,9V/3A,12V/3A,15V/3A,20V/3A 5V/3A,9V/3A,12V/3A,15V/3A,20V/3A ，3.3-21V/3A

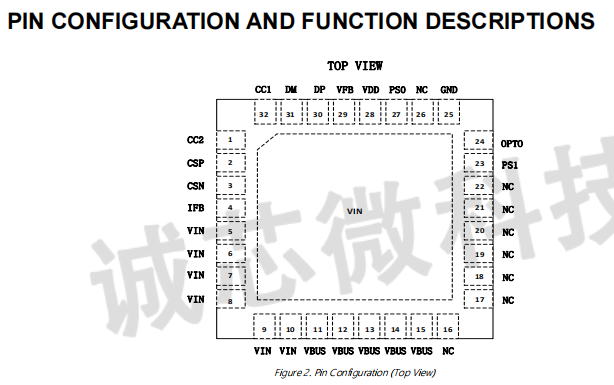

  • 封 装 :

    QFN-32L 4 x 4
样品申领
产品规格书下载

产品导航
  • 产品详情

CX2980C是一款支持15W~65W功率输出的高集成、高性能、小尺寸的USB PD Source芯片，CX2980C符合最新的Type-C 2.1和USB PD3.1标准，支持PD3.0、PD2.0、PPS、QC2.0/QC3.0、FCP、AFC、BC1.2 DCP、SCP等协议，支持多达5个具有可编程电压和电流的FPDO 和2个APDO。它内置了低阻抗N-MOS，集成了过压保护（OVP）、欠压保护 (UVP)、欠压锁定(UVLO)、过流保护 (OCP) 、快速过流保护(FOCP)和热关断（TSD）等必需的保护。

CX2980C采用QFN-32L（4 mm x 4 mm）的封装形式，有利于小型化快充电源设计，适用于各类AC-DC电源适配器、车载充电器等应用。

CX2980C特点：

符合USB Type-C 2.1标准、PD3.1标准

支持5个可编程的FPDO

支持2个可编程的APDO

支持BC1.2 DCP、HVDCP、PD2.0、PD3.0、PPS、QC2.0/3.0、Divider 3、SCP、AFC、FCP等

支持恒定电压环路（CV）和 恒定电流环路（CC）模式

通过PS0、PS1引脚可配置额外7个功率级别

内置低阻抗N-MOSFET

集成了OVP、UVP、UVLO、OCP、FOCP和TSD等

QFN-32L（4 mm x 4 mm）封装

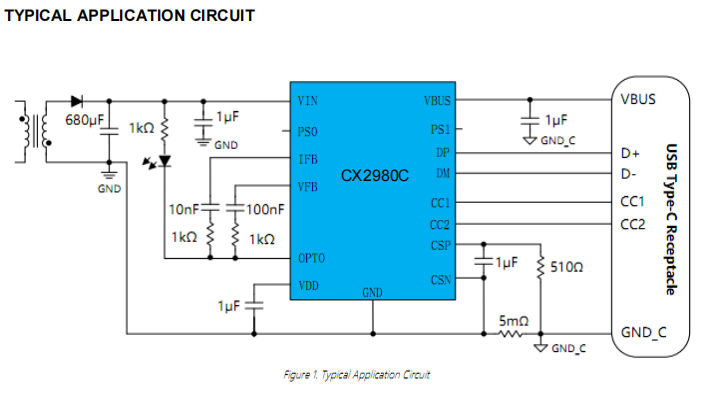

基于CX2980C实现的单C口快充电源设计，可以支持动态降功率，通过引脚在18W、20W、25W、30W、45W和60W之间切换。

CX2980C内置了低阻抗N-MOSFET，可简化电路设计，节省电路板空间并大大降低BOM成本。
