同步整流
首页>产品中心>AC-DC电源芯片>同步整流

  • 型 号 :

    CX7539F

  • 待机功耗 :

    ＜150KHz

  • 工作模式 :

    CCM/QR/DCM

  • 控制方式 :

    100V/10mΩ

  • 应 用 :

    全电压≦65W电源适配器,PD

  • 封 装 :

    DT-SO7L
样品申领
产品规格书下载

产品导航
  • 产品详情

概述 :

CX7539F是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。


CX7539F是一款内置高压 NMOSFET 同步整流开关，且具有极低的内阻，可提供系统高达5A以内的应用输出；IC 通过检测集成 MOSFET 的源漏电压来决定其开关状态，能够兼容连续模式、非连续和准谐振工作模式的反激转换器。

CX7539F采用特有自供电技术，可以保证在原边控制系统恒流和恒压两种工作状态下，芯片都不会欠压工作。

特点 :

 兼容 CCM/QR/DCM 模式

 特有的VDD供电技术

 4.5A 驱动电流保证MOSFET快速关断

 600uA低静态电流

 支持开关电源频率最高至150kHz

 支持 USB-PD+PPS 系统 (3.3V- 20V)

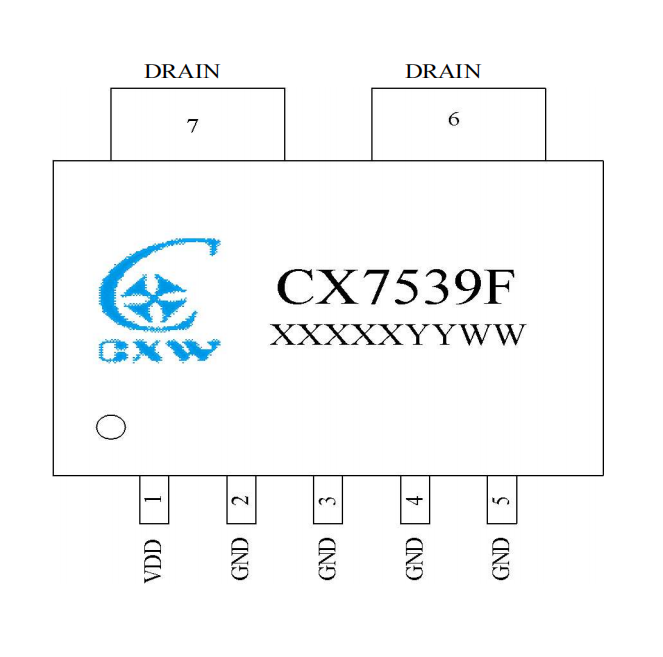

 封装：DT-SO7L

应用范围 :

 PD、QC 快充电源

 多口 USB 充电器

 低压大电流开关电源

产品标签 :
