概述:
CX9428芯片是一款具有 600KHz 的固定频率、高效率、宽输入范围的电流模式升压(BOOST) 芯片,且具有高效率同步升压功能和可调限流功能。
这款升压 BOOST 开关电源特别设计了电压 保护系统,以防止负载短路导致系统总线烧断或损坏。该电源芯片内部具有限流开关管驱动和 一个同步整流开关管驱动的特点,以实现低功耗,高效率电源开关。用户可灵活地通过外部补 偿建立动态环路,获得在所有条件下最优瞬态性能。
CX9428芯片还包括欠压锁存,过流保护和过温保护,以防止在输出过载时产生损害。
特点:
● 完全符合Intel Thunderbolt Power Spec.
● 输入限流开关管栅驱动电路
● SR栅驱动电路
● 增强PWM模式的快速瞬态响应
● 3.0V-30V宽输入范围
● 输出电压:5V To 30V
● 芯片停止工作时电流< 1µA
● 芯片停止工作温度为 160°

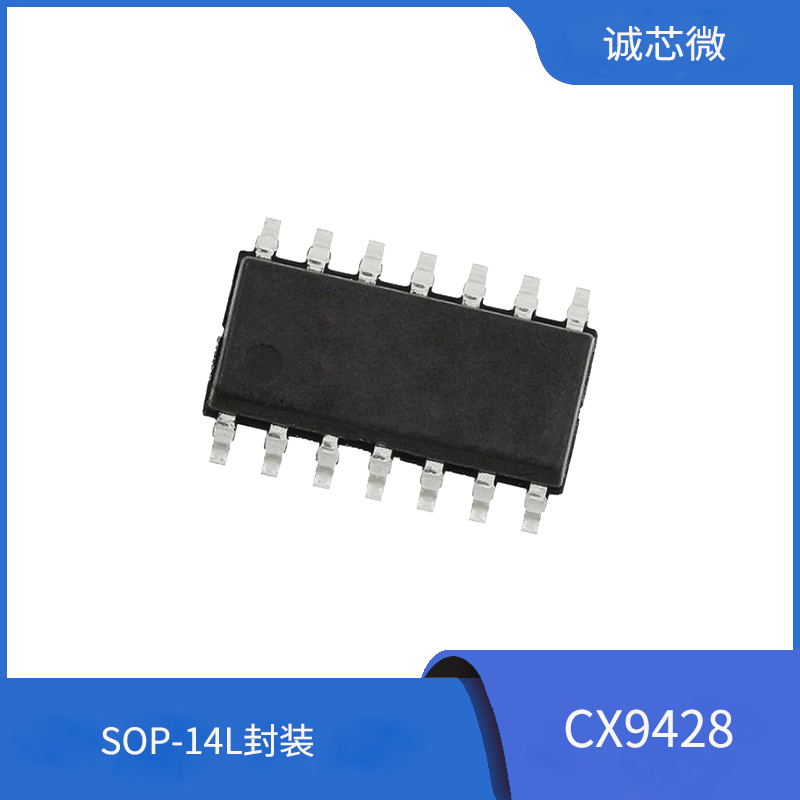

● SOP-14L封装形式
应用范围:
● Thunderbolt 接口
● 笔记本电脑和平板电脑
● 热插拔电源管理
● 通信供应电源
