茂硕股份20W PD快充做到如此MINI而精致，得益于采用CX7527C+CX7538全套高集成、少元件、高效率精简快充方案。

茂硕股份新鲜出炉的20W PD快充走一波！该款20W PD快充做到如此MINI而精致，得益于采用CX7527C+CX7538全套高集成、少元件、高效率精简20W PD方案。

茂硕迷你20W PD快充充电器支持QC、PD等快充协议，支持PPS快充，可以很好满足iPhone 12系列手机快充需求。

今天将为大家带来茂硕迷你20W PD快充充电器拆解篇，一起来看看其设计与做工如何。

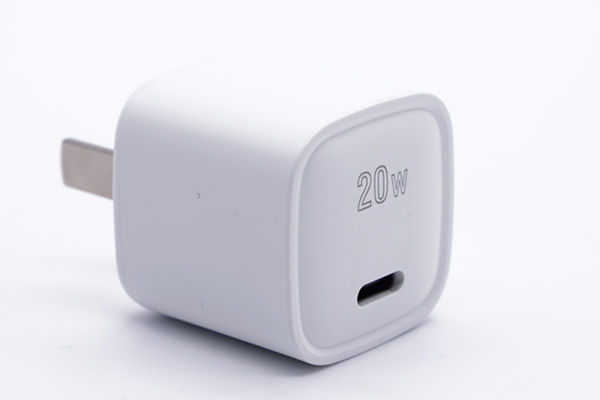

先奉上茂硕迷你20W快充外观

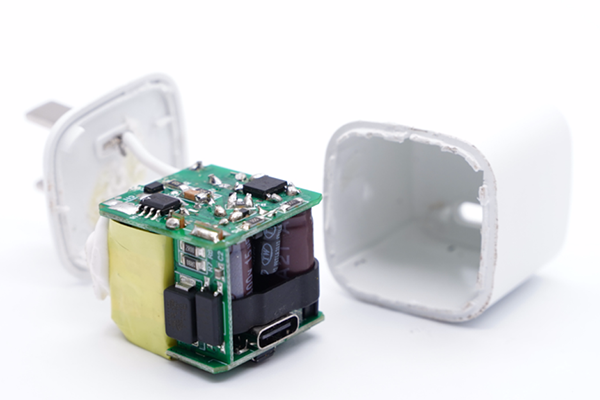

CX7527C+CX7538B应用于茂硕迷你20W PD快充充电器

充电器采用小方块造型设计，机身壳表面哑光，整体十分小巧简洁。

充电器参数：

型号：MS-H1670U120-020C0-CN

输入：100-240V~ 50/60Hz 0.6A

输出：5V3A、9V2.22A、12V1.67A

总输出：20W Max

制造商：茂硕电源科技股份有限公司

充电器通过了CCC，CE，FCC，UL，ERP VI等国内外认证。

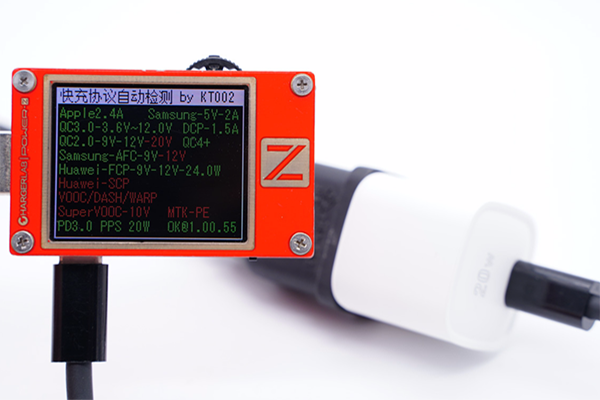

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

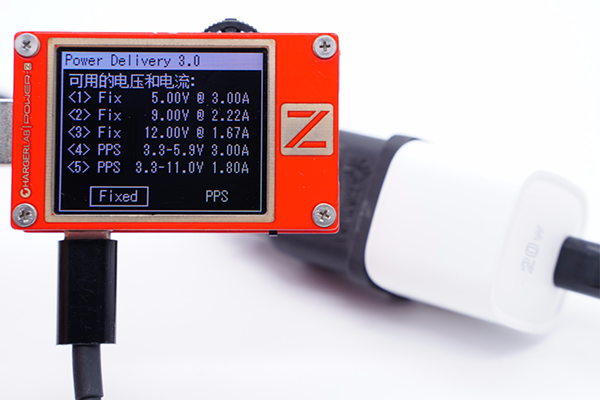

此外PDO报文显示C口还具备5V3A、9V2.22A、12V1.66A三组固定电压档位，以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。

通过观察发现，这款充电器采用QR开关电源宽范围输出，协议芯片控制输出电压架构。

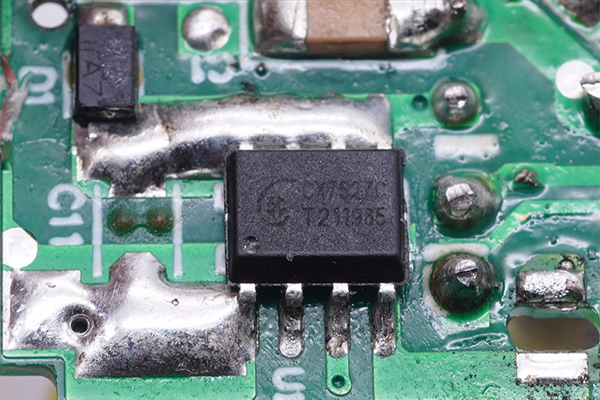

可以清楚地看到该款充电器电源主控芯片是采用CX7527C。CX7527C是一颗高性能多模式PWM反激式控制器。该产品方便用户以较少的外围元器、较低的系统成本设计出高性能的交直流转换开关电源。其提供了极为全面和性能优异的智能化保护功能，包括逐周期过流保护、过载保护、软启动、芯片过温保护、VDD欠压/过压锁定保护功能。

芯片具有自动识别负载大小，自动调整工作模式的功能。在满载或重载条件下，芯片工作在固定65KHz频率。当负载减轻，芯片工作频率降低，有效降低开关损耗。当负载处于极轻载或空载条件时，芯片处于间隔模式。

CX7527C内置智能抖频技术，降低系统在降频模式所产生的电磁干扰和输出纹波。独特的工作模式使得音频能量最小化，无音频噪声。采用SOP-8封装，为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。

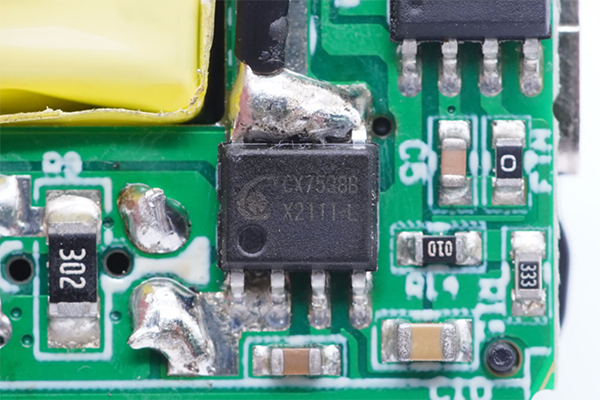

次级同步整流芯片采用CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置12mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

CX7538B 支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，12mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

茂硕迷你20W PD快充充电器机身小巧简洁，满足时下消费者对20W迷你快充的需求。此外充电器兼容QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议，具备3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位，可以很好适配iPhone 12系列手机，满足日常快充需求。
