乐鱼体育重磅推出33W双口氮化镓方案,功率密度1W/cm³。欢迎充电器工厂索样申请33W双口氮化镓DEMO版与方案开发资料。

继33W单口氮化镓快充方案亮相之后，乐鱼体育APP再度发力推出33W双口氮化镓方案,功率密度1W/cm³并且配备1C1A双USB-C输出接口。性能方面USB-C支持30W PD快充与33W PPS快充，在兼容性测试部分，USB-C可以为大部分设备提供快充服务，并且得益于PPS快充的加持，为部分安卓机型充电，功率甚至可以达到充电器的最大输出功率，整体表现不错。

乐鱼体育33W双口氮化镓充电器外观

 乐鱼体育重磅推出33W双口氮化镓方案,功率密度1W/cm³

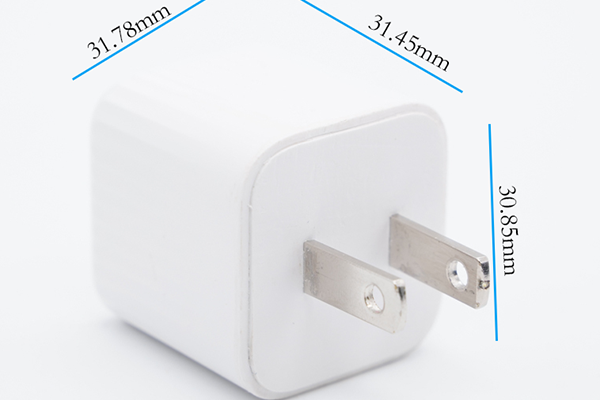

31.45mm *31.78mm * 30.85mm（外壳LWH）

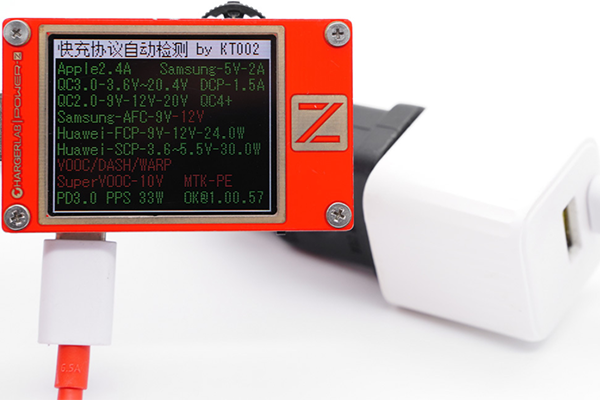

可以清楚地看到使用ChargerLAB的POWER-Z KT002读取USB-C接口的快充协议时，USB-C支持几乎支持市面全快充协议，

 乐鱼体育重磅推出33W双口氮化镓方案,功率密度1W/cm³

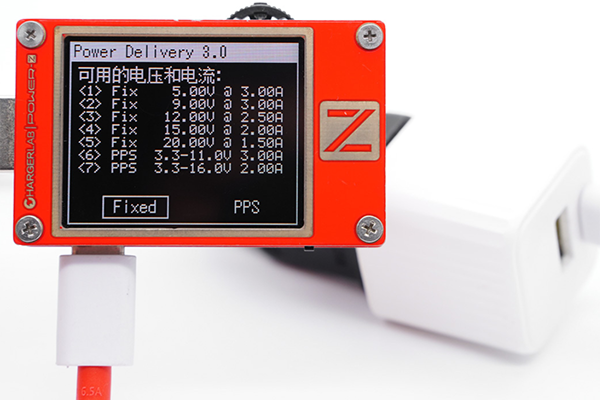

读取USB-C接口的PDO报文，支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五个全电压输出档，支持3.3-11V3A、3.3-16V2A两组PPS档位。

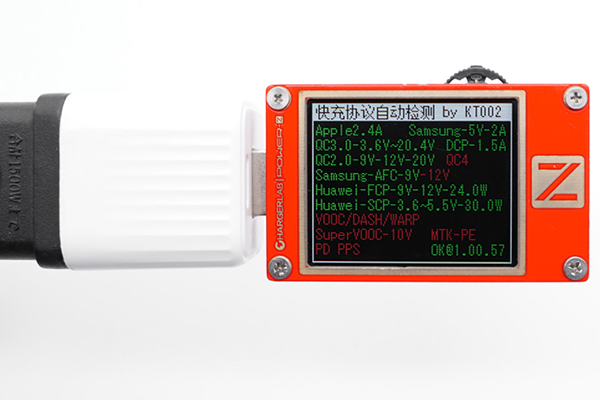

实测USB-A支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP快充协议。

 乐鱼体育33W双口氮化镓充电器充电兼容性测试如下：

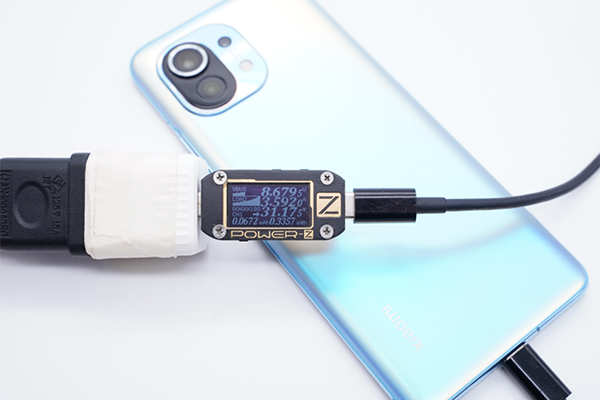

使用充电器为小米11充电，功率为8.67V 3.59A 31.17W，成功触发PPS大功率快充，并且已经达到了充电器的最大输出功率。

 乐鱼体育重磅推出33W双口氮化镓方案,功率密度1W/cm³

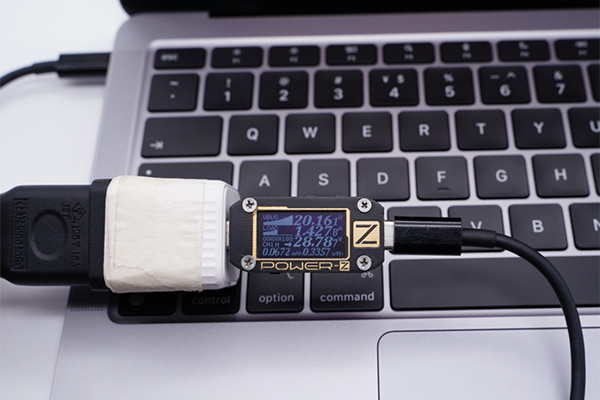

为笔记本充电可以输出20V高压快充，实测为MacBook Air M1充电功率为20.16V 1.42A 28.78W。

将USB-C的测试数据汇总，苹果设备可以握手PD快充，其他大部分安卓设备可以握手PD快充。部分机型可以触发PPS快充，并且达到充电器的最大输出功率，数据方面表现不错。

从柱状图中可以清晰的看到哪台设备的充电功率最高，可以看出功率排在第一的是坚果R2，达到了32.14W，但其他设备也可以触发PPS或大功率PD快充，所以整体看上去差距并不明显。

USB-A这里为小米10 Pro充电可以提供23W+的快充功率。

为魅族18 Pro充电，功率为8.74V 2.47A 21.65W。

测试数据汇总，USB-A对于iPhone可以提供12W左右的快充功率，其他安卓机型大部分可以触发QC快充。

 从柱状图中可以看出小米9的功率最高，整个功率柱状图的走向较为平缓，大部分设备处于快充状态。

双口同时输出这里，实测可以正常充电。

除了测试充电器的兼容性外，此次还增设了充电全程的相关测试。因为充电器支持最高33W的PPS快充与30W的PD快充，已经可以满足iPad的快充需求，所以此次增设了为iPad Pro充电全程的实测数据。

将充电全程绘制成曲线图，可以看到充电器为iPad Pro半小时充电33%，1小时充电65%，完全充满需要2小时13分。

国产氮化镓方案上线，33W氮化镓双口（A+C）方案来袭！

乐鱼体育33W双口氮化镓方案开发，超MINI高频高效氮化镓方案,支持PPS快充，支持20V输出，1A1C双接口可适应智能手机、IPAD、笔记本、游戏机等多款设备。

原厂提供33W氮化镓方案DEMO测试、样品申请与技术支持！

33W双口1A1C氮化镓快充参考方案介绍：

33W氮化镓1A1C双口版本：

1、采用SOT23-6封装，节省PCB空间

2、采用Z高120KHZ开关频率，有效缩小变压器尺寸

3、外置GaN MOS管效率高、功率匹配灵活

4、输入：100-240Vac   50HZ/60HZ  0.8A

5、输出USB-C：5V3A / 9V3A / 12V2.5A / 15V2A / 20V1.5A

6、输出USB-A：5V4.5A / 9V3A / 12V2.5A/ 20V1.5A

7、USB-C+A：5V4.5A

8、支持：QC2.0/QC3.0/PD2.0/PD3.0/PPS/FCP/SCP/AFC等多种快充协议

9、高功率密度：2.0W/cm3 (PCBA)

33W双口1A1C氮化镓快充方案采用氮化镓功率器件，可实现高效率功率开关，高功率密度的设计，可实现高开关频率，并降低系统成本。

该款33W 1A1C氮化镓快充基于氮化镓开关管和高性能主控芯片CX2006，结合小板堆叠的方式，在外壳加入了折叠插脚后仍然能保持相当MINI小体积。
