速来围观！贝尔金双C口40W快充拆机中！该款充电器采用两组CX7527+CX7538B来加持！双C口均支持20W独立快充，可满足两台Iphone12同时快速充电！产品整体外围简洁，整套设计讲究相当Nice！

欢迎工厂前来索样垂询！13580741381

一、贝尔金40W双C口快充充电器外观

快充 拆机：belkin贝尔金40W双C口快充采用CX7527+CX7538B

这款充电器的Z大优点是两个USB-C口都能支持iPhone 12 20W快充，而且同时输出不掉电，可满足两台iPhone 12同时20W快充，适合双持党或男女朋友等用户群体。

输入端外壳标注产品的参数信息

型号：WCB006yz 60813

输入：100-240V 50/60Hz 1A

USB-C1/C2输出：5V3A 、9V2.22A

产品已经通过了CCC认证。

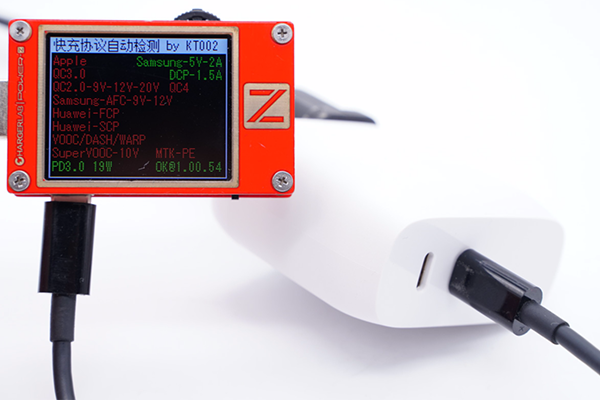

使用ChargerLAB POWER-Z KT002检测USB-C口支持Samsung 5V2A、DCP协议，以及PD3.0快充协议。

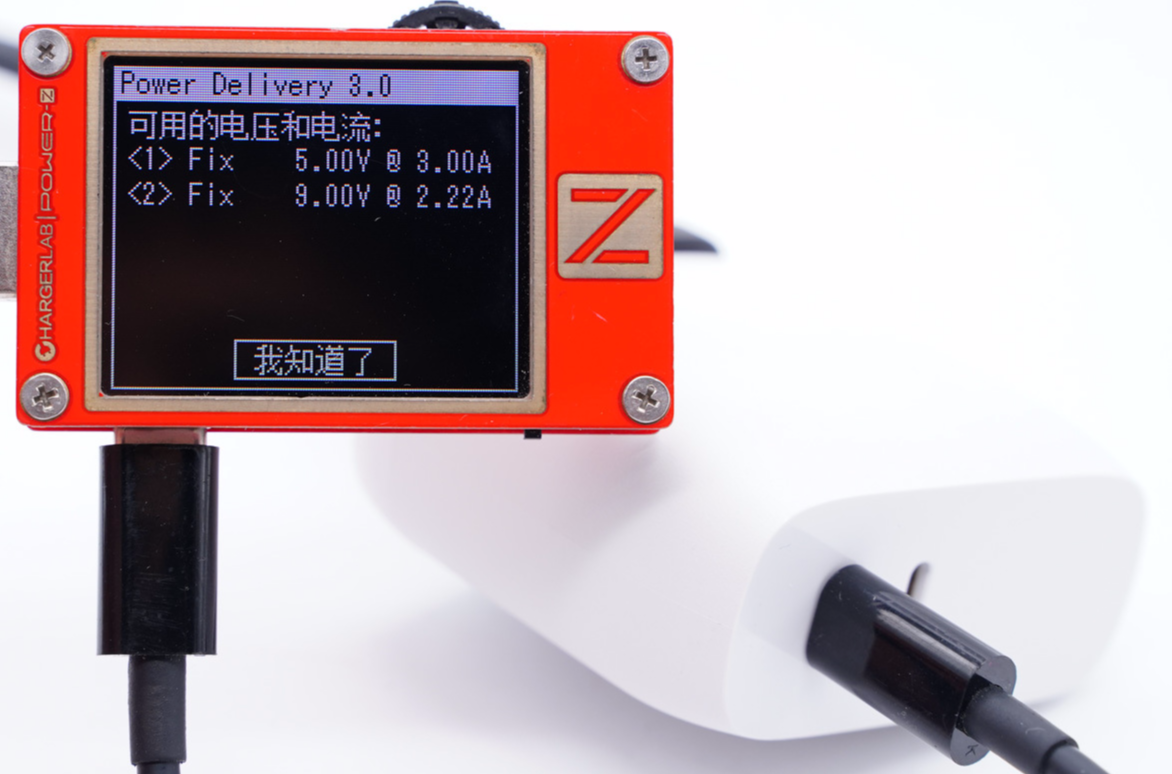

此外PDO报文显示C口还具备5V3A、9V2.22A两组固定电压档位。

另外使用KT002测得另一个C口输出协议一样。

PDO报文也相同。即两个C口性能完全一样，都支持20W快充，而且既可盲插又可同时为两台iPhone 12进行20W快充，总输出40W不掉电。

二、贝尔金40W双口快充充电器拆解

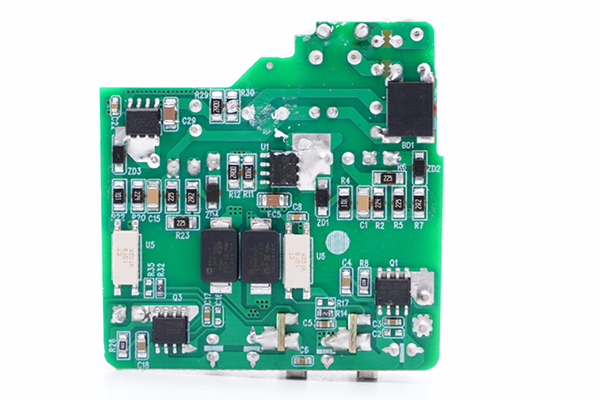

PCB板正面一览，两个变压器，十分明显的两路独立的开关电源电路，这也是这款充电器能够同时双口输出20W不掉电的原因。

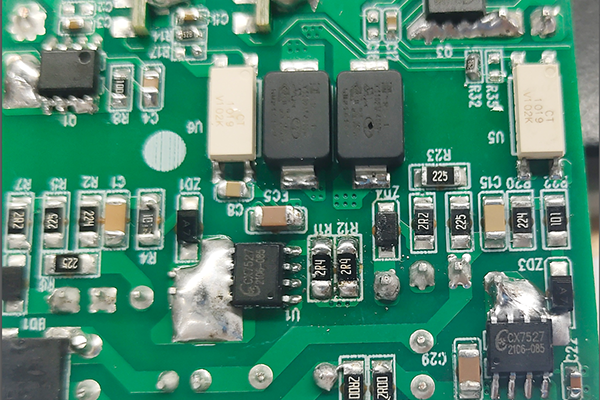

主板背面一览，光耦、贴片Y电容横跨初次级，两路开关电源电路方案相同，且集成度高，显得主板背面相当简洁。

输入端一览，设有延时保险丝、共模电感、NTC浪涌抑制电阻、滤波电容等器件。

主板中间是两个变压器，输出端两个USB-C母座均焊接在小板上。另外还有两组输出滤波固态电容，打胶固定。

充电器主控芯片采用CX7527，这是一颗电流模式PWM控制芯片，内置650V高压超级硅，应用于功率在20W以内的方案。 在PWM模式下工作于固定开关频率，这个频率是由内部精确设定。在空载或者轻载时，工作频率由IC内部调整。

CX7527可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。芯片内置有斜坡补偿电路，当电路工作于大占空比时， 避免次谐波振荡的发生，改善系统的稳定性。

CX7527内置有前沿消隐时（Leading-edge blanking time），消除缓冲网络中的二极管反向恢复电流对电路的影响。 采用了抖频技术，能够有效改善系统的EMI性能。系统的跳频频率设置在音频(22KHz)以上，在工作时可以避免系统产生噪音。

CX7527内置多种保护，包括逐周期限流保护（OCP），过压保护（VDD  OVP），VDD过压箝位，欠压保护（UVLO），过温保护（OTP）以及次级二级管短路保护等，通过内部的软驱动结 构可以更好的改善系统的 EMI 特性。

快充 拆机：belkin贝尔金40W双C口快充采用CX7527+CX7538B

次级同步整流芯片采用CX7538B。这是一款内置MOS的高性能副边同步整流芯片，适用于隔离型的同步整流应用，尤其适用于充电器中对高效率的需求场合，并且兼容隔离型的CCM，DCM，QR 控制应用。

CX7538B采用原边开通判定和副边断续判定技术，可以有效的避免因激磁振荡引起的驱动芯片误动作；采用特有VDD供电技术，可以保证在原边控制系统恒流和恒压两种工作状态下，芯片都不会欠电工作。

总结：

贝尔金这款40W双C口快充充电器主体机身壳磨砂处理，两侧弧面过渡，配备可折叠插脚，携带方便且使用手感好。两USB-C口均支持USB PD3.0快充标准，具备5V3A、9V2.22A电压档位，主打iPhone 12 20W快充，双口同时20W快充，针对性设计非常突出。双口支持功率盲插，使用方便。

通过拆解了解到，这款充电器内部设有两路相同的开关电源电路，另外共用输入滤波整流电路。两路开关电源电路均采用了乐鱼体育CX7527+CX7538B高集成方案，足见贝尔金对乐鱼体育快充方案的认可。

CX7527+CX7538B高集成快充方案可大大简化电路外围器件，贝尔金这款充电器就是Z好的体现。即便是集成了两路开关电源电路，充电器主板正背面都非常简洁明了。对于工程师设计一款快充产品很有帮助，同时在成本以及生产周期上也很有优势。
