20W欧姆电机拆解，CX7527C+CX7538B方案应用

今天，与大家分享的拆机内容是欧姆电机株式会社生产的20W PD快充充电器，先奉上靓机外观：

整机整体小巧简洁，配备折叠插脚携带方便，同时兼容时下多个主流快充协议，可以很好的满足iPhone 12系列手机快充需求。

靓机外观参数显示：

型号：MAV-APD20W-W

输入：100-240V~ 50/60Hz 0.5A

输出：5V3A、9V2.22A、12V1.66A

制造商：欧姆电机株式会社

产品通过了CQC、PSE认证

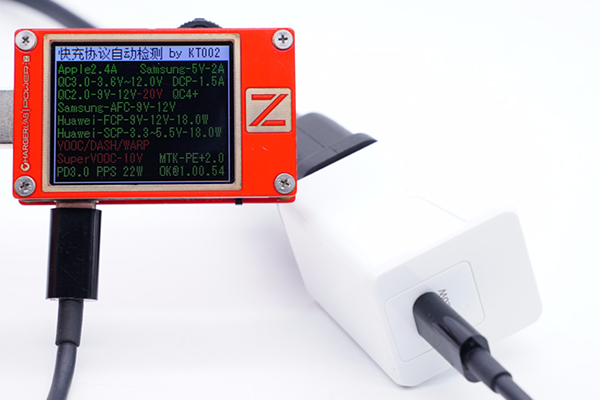

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

此外PDO报文显示C口还具备5V3A、9V2.22A、12V1.66A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

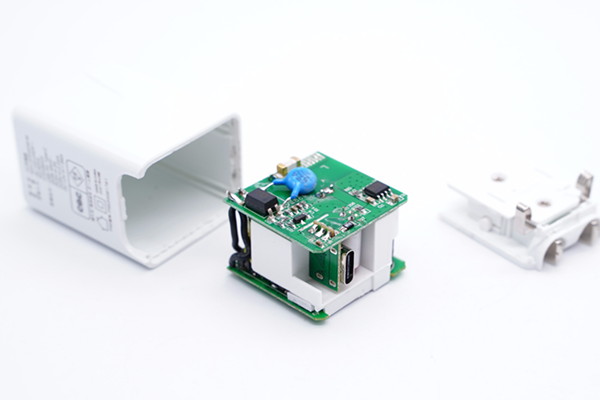

欧姆电机20W充电器拆解中：

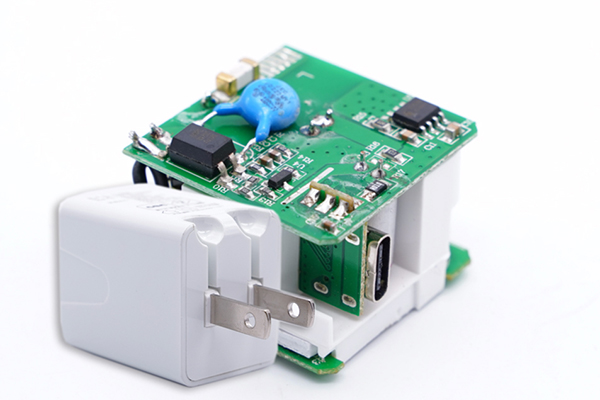

PCB模块由输入、输出以及USB母座小板三块板子组成，输入输出小板间有塑料壳支撑固定以及进行初次级隔离。

很显眼地看到该机采用的是CX7527C+CX7538B整套方案。CX7527C是一颗高性能多模式PWM反激式控制器。该产品方便用户以较少的外围元器、较低的系统成本设计出高性能的交直流转换开关电源。其提供了极为全面和性能优异的智能化保护功能，包括逐周期过流保护、过载保护、软启动、芯片过温保护、VDD欠压/过压锁定保护功能。

 芯片具有自动识别负载大小，自动调整工作模式的功能。在满载或重载条件下，芯片工作在固定65KHz频率。当负载减轻，芯片工作频率降低，有效降低开关损耗。当负载处于极轻载或空载条件时，芯片处于间隔模式。

CX7527C内置智能抖频技术，降低系统在降频模式所产生的电磁干扰和输出纹波。独特的工作模式使得音频能量最小化，无音频噪声。采用SOP-8封装，为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。

次级同步整流芯片采用CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

CX7538B 支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，11mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

欧姆电机20W充电器小而精致，且兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充协议，具备3.3-11V2A PPS电压档位。

整体方案采用CX7527C+CX7538B高集成方案，在产品设计、成本、加速上市等方面非常有优势，均获得国内外客户高度认可。
