鑫佳伟20W PD快充内置乐鱼体育CX7509+CX7538整体解决方案！欢迎工厂提交DEMO板申领，样品申请与电话垂询。

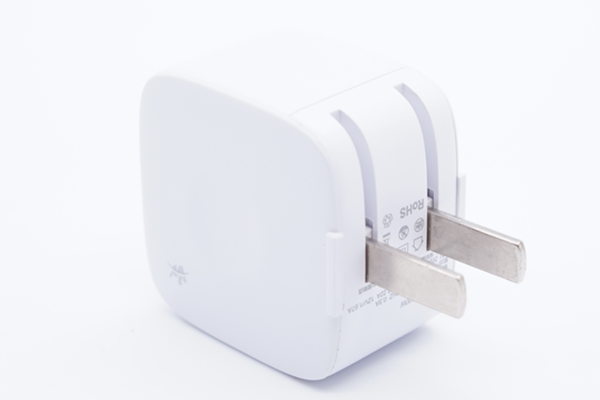

鑫佳伟20W PD快充充电器采用CX7509+CX7538整体解决方案。提供20W PD方案，高集成、超精简外围20W 快充设计。该款充电器小巧精致，采用“小方块”造型设计，方便出门口袋便携都没问题。

鑫佳伟20W PD快充支持多个主流快充协议，支持9V2.22A和12V1.67A两组电压档位的20W快充，可以很好地满足iPhone 12系列手机日常快充需求。

鑫佳伟20W PD充电器参数：

型号：AC32

输入：100-240V~ 50/60Hz 0.3A

输出：5V3A、9V2.22A、12V1.67A

制造商：深圳市鑫佳伟科技有限公司

充电器通过了CCC和RoHS认证。

鑫佳伟20W PD快充采用CX7509+CX7538

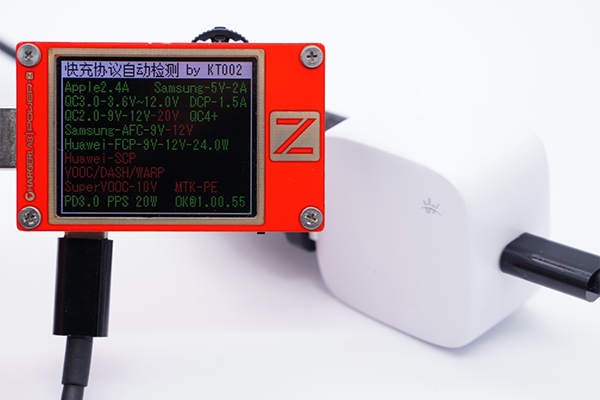

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议。

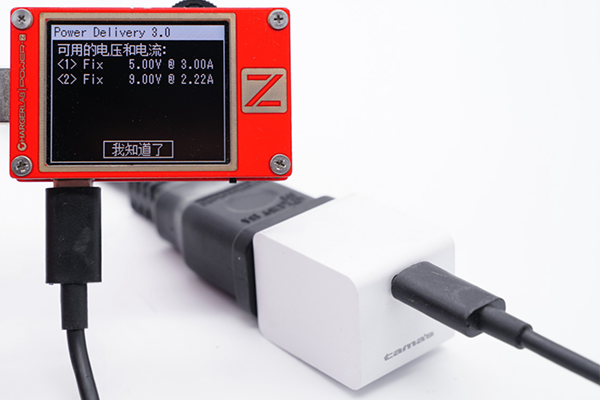

同时还具备5V3A、9V.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。

鑫佳伟20W PD快充采用CX7509+CX7538

鑫佳伟20W PD拆解进行时。。。

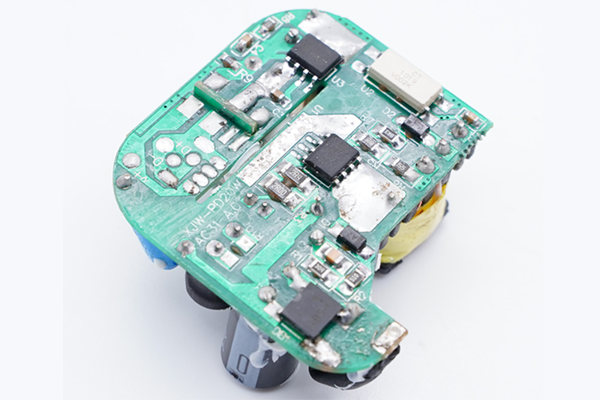

整块DEMO板相当精简、小巧

通过观察发现，鑫佳伟20W PD充电器开关电源主控芯片采用CX7509，这是一颗电流模式PWM控制芯片，内置650V高压功率 MOSFET，应用于功率在18W以内的方案。在PWM模式下工作于固定开关频率，这个频率是由内部精确设定。

在空载或者轻载时，工作频率由IC内部调整。芯片可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。芯片内置有斜坡补偿电路，当电路工作于大占空比时，避免次谐波振荡的发生，改善系统的稳定性。

鑫佳伟20W PD快充采用CX7509+CX7538

其，次级同步整流采用CX7538是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。

CX7538可支持高达 150kHz的开关频率应用，并且支持CCM / QR / DCM 等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

CX7538内置耐压高达85V的NMOSFET同步整流开关，且具有极低的内阻，典型RdsON低至 10mΩ，可提供系统高达3A的应用输出；还内置了高压直接检测技术，耐压高达200V；以及高达30V的供电电压，使得控制器可直接使用高至24V的输出电压整流应用中，极大扩展了使用范围。

小板另一面设有一颗协议芯片。

协议芯片采用CX2919C，这款芯片已经通过了USB PD3.0认证，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，可配置5V、9V、12V电压档位，最大输出功率36W。

CX2919C内部集成 10mΩ VBUS通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本。采用ESOP8封装。

鑫佳伟20W PD充电器兼容QC2.0/3.0、AFC、FCP、PD3.0和PPS多个快充协议，还具备3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位，不仅可以满足iPhone 12 20W快充，对其它品牌手机也有很好的兼容。
