立讯20W PD快充, tamas快充采用乐鱼体育20W PD套片方案CX7527C+CX7538B，该套20W PD快充方案已被贝尔金、摩米士、飞利浦、茂硕、欧姆电机、新斯宝、佳域、羽博、派凡、第一卫等知名品牌和工厂采用。获客户一致认可、高度评价。

今天，我们将对这款立讯20W PD快充, tamas快充进行拆解与性能评估。

立讯20W PD快充, tamas快充采用乐鱼体育20W PD套片方案

外壳LWH:32.02mm*28.03mm*25.99mm

立讯20W PD快充, tamas快充采用“小方块”造型设计，内置CX7527C+CX7538B高集成PD快充套片方案，整体有效简化外围电路，能够助理FAE工程师参考设计，有效降低整体成本、提升产品上市速度。

型号：AP130

输入：100-240V~50/60HZ 0.5A

输出：5V3A、9V2.22A

零售商：多摩电子工业株式会社

产品已经通过了PSE认证，由立讯精密代工生产。

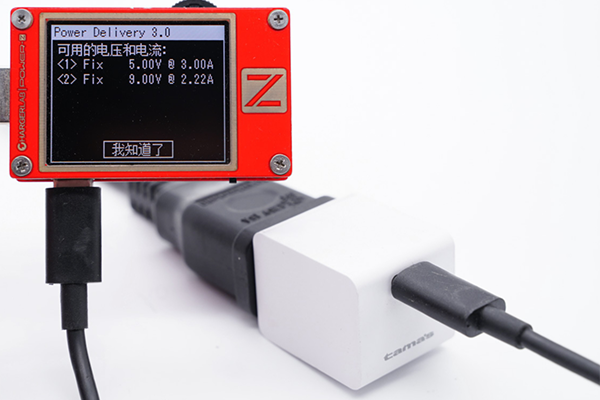

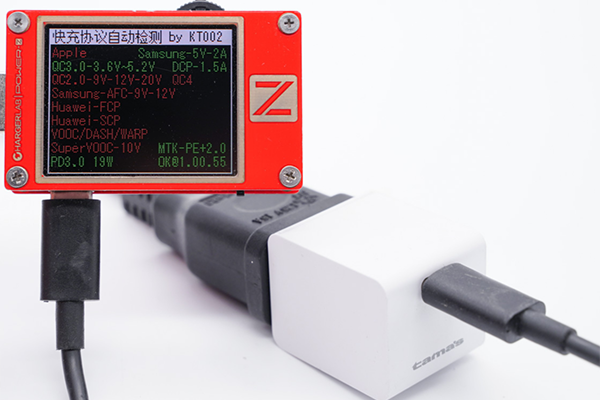

使用ChargerLAB POWER-Z KT002测得USB-C口支持Samsung 5V2A、DCP协议，以及QC3.0、PE2.0、PD3.0快充协议。同时还具备5V3A、9V2.22A两组固定电压档位。

立讯20W PD快充, tamas快充采用乐鱼体育20W PD套片方案

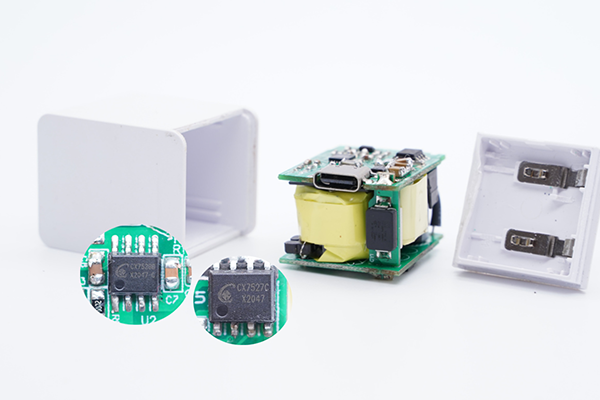

这款立讯20W PD快充, tamas快充充电器主控采用CX7527C，CX7527C是一颗高性能多模式PWM反激式控制器。该产品方便用户以较少的外围元器、较低的系统成本设计出高性能的交直流转换开关电源。其提供了极为全面和性能优越的智能化保护功能，包括逐周期过流保护、过载保护、软启动、芯片过温保护、VDD欠压/过压锁定保护功能。

芯片具有自动识别负载大小，自动调整工作模式的功能。在满载或重载条件下，芯片工作在固定65KHz频率。当负载减轻，芯片工作频率降低，有效降低开关损耗。当负载处于极轻载或空载条件时，芯片处于间隔模式。

CX7527C内置智能抖频技术，降低系统在降频模式所产生的电磁干扰和输出纹波。独特的工作模式使得音频能量最小化，无音频噪声。采用SOP-8封装，为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。

其，次级同步整流芯片同样来自CX,型号CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置12mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

CX7538B 支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，12mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

立讯20W PD快充, tamas快充充电器采用“小方块”造型，得益于CX7527C+CX7538B这套快充方案的高度集成及外围的精简性等特征，该充电器支持QC、PD通用快充协议，最大输出20W，附带1m长的Lightning线，对于iPhone 12用户而言，这是十分方便、便携的事了。
