PD协议
首页>产品中心>快充协议芯片>PD协议

  • 型 号 :

    CX2977AAC

  • 保护功能 :

    OVP/UVLO/OCP/OTP等

  • 内置MOS Rds(on) :

    65W双A1C口

  • 支持协议 :

    PD2.0(3.0)/QC 2.0(3.0) 65W /FCP/SCP/AFC/BC1.2/Apple 2.4A/CHARGE TURBO 27W

  • 典型应用 :

    5V/9V/12V/15V 3A&20V 3.25A,PPS,30- 65W PD,18WQC类快充

  • 封 装 :

    QFN5X5-32
样品申领
产品规格书下载

产品导航
  • 产品详情

概述：

CX2977AAC是一款集成 USB Type-C、USB Power Delivery（PD） 3.0/2.0 以及 PPS、QC3.0/2.0CLASS B 快充协议、华为 FCP/SCP 快充协议、三星 AFC 快充协议、VOOC 2.0 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多功能 USB 三端口控制器，为 AC-DC适配器、移动电源、车载充电器等设备提供完整的 Type-C 和 Type-A 三端口充电解决方案。

CX2977AAC特别的集成了 LINK™互联通信专利技术。通过 LINK™互联功能，

CX2977AAC可以简单灵活的应用在多个Type-C 和Type-A 端口的充电方案中。

CX2977AAC内置的 TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统，智能识别插头的正插与反插，并实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。

当 Type-C 和 Type-A 其中一个端口接入设备时，Type-C 或 Type-A 端口都可以实现独立的快充功能。当 Type-C 和 Type-A 都接入设备时， 会将输出电压降至 5V 给设备供电，其中 Type-C 端口 PD 只广播 5V/3A，保留 BC1.2 以及 Apple 2.4A，而 Type-A 端

口则只保留 Apple 2.4A。特别的，当 Type-A 口一直连接苹果充电线但未接入苹果手机时，Type-C 口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。

CX2977AAC完美解决了 Type-A 和 Type-C 口连接充电线应用时的快充难题。此外，Type-A 口充饱关断电流阈值低至 10mA，可支持智能穿戴设备小电流充电。

CX2977AAC通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。

CX2977AAC内部集成 CC 环路控制，在共享电源下可以有效的控制总电流缓解前端电源压力

CX2977AAC支持二次烧录，可实现在线升级。

CX2977AAC内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）。

CX2977AAC集成 10mΩ VBUS 通路功率开关管和内部放电通路，节省了外围器件，在发生错误时可以快速关闭输出并恢复到安全状态。

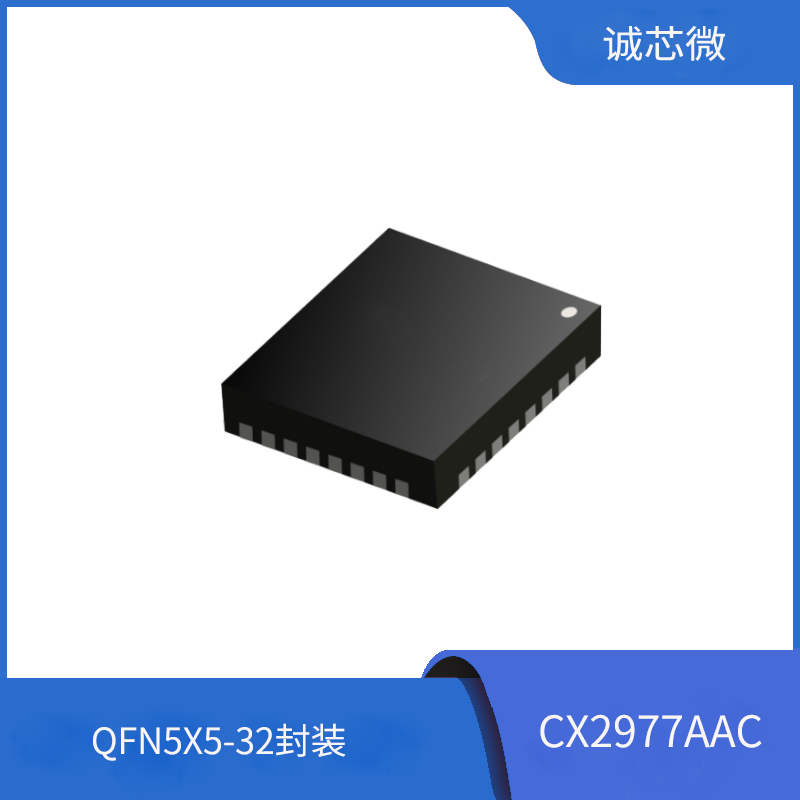

CX2977AAC采用 QFN5x5-32 封装。应用中外围电路非常简洁，可以轻松通过 USB PD 认证测试。

产品标签 :
