概述:
CX7539是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足6级能效,是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用,其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗,极大 提高了系统的转换效率,大幅降低了整流器件的温度。
CX7539是一款内置高压 NMOSFET 同步整流开关,且具有极低的内阻,可提供系统高达4A以上的应用输出;IC 通过检测集成 MOSFET 的源漏电压来决定其开关状态,能够兼容连续模式、非连续和准谐振工作模式的反激转换器。
CX7539 采用特有VDD供电技术,可以保证在原边控制系统恒流和恒压两种工作状态下,芯片都不会欠压工作。
特点:
兼容 CCM/QR/DCM 模式
特有的VDD供电技术
4.5A 驱动电流保证MOSFET快速关断
600uA 低静态电流
支持开关电源频率最高至150kHz
低输出电压工作

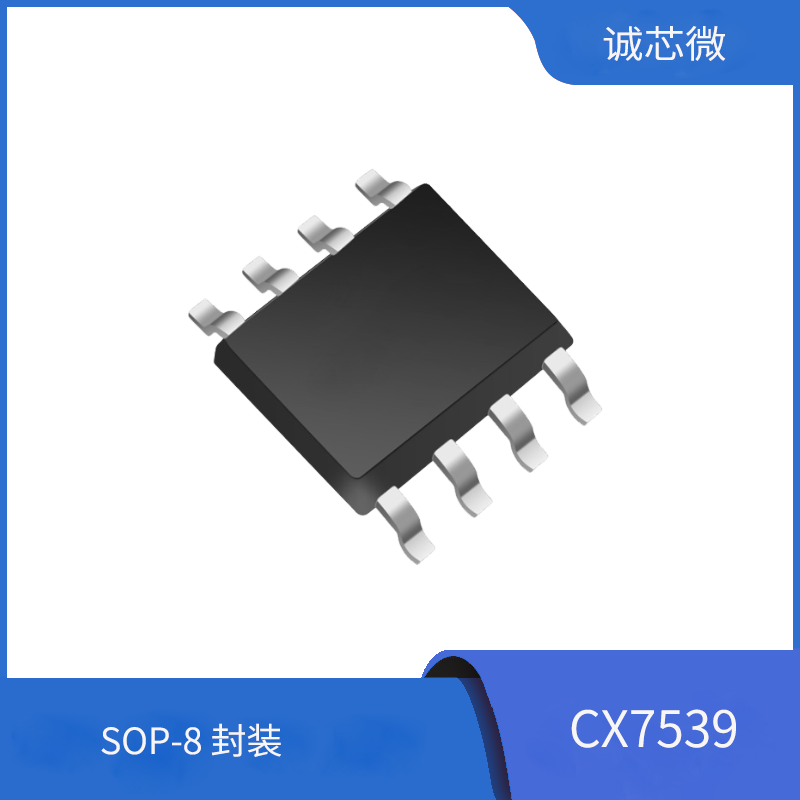

封装:SOP-8L
应用范围:
PD、QC 快充电源
多口 USB 充电器
低压大电流开关电源
