同步整流
首页>产品中心>AC-DC电源芯片>同步整流

  • 型 号 :

    CX7601

  • 待机功耗 :

    ＜150KHz

  • 工作模式 :

    CCM/DCM/QR（外推MOS）

  • 控制方式 :

    控制器耐压150V

  • 应 用 :

    100W PD充电器/适配器

  • 封 装 :

    SOT23-6
样品申领
产品规格书下载

产品导航
  • 产品详情

概述：

CX7601是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用,并且支持CCM/QR/DCM等开关电源工作模式应用，其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗，极大 提高了系统的转换效率，大幅降低了整流器件的温度。

CX7601 带电压钳位的大电流图腾柱驱动输出可直接用于驱动外部的 MOSFET 器件，最高可达1A的峰值电流，驱动能力可确保快速开通和关断外部的大电流 MOSFET 器件，获得优异的转换效能；输出电压钳位功能使得高供电电压下栅极仍然安全可靠。

高集成度的电路设计使得芯片外围电路极其简单，只需搭配1颗 MOSFET 即可构建一个完整的开关电源输出同步整流应用。

特点：

 支持开关电源 CCM/QR/DCM 模式

 大电流超快速图腾柱输出驱动电路

 输出峰值驱动电流能力高达1A

 内置高压隔离开关耐压高达150V

 无开关时静态工作电流可低至600uA

 支持开关电源频率最高至150kHz

 至简外围最低仅有1颗MOS开关

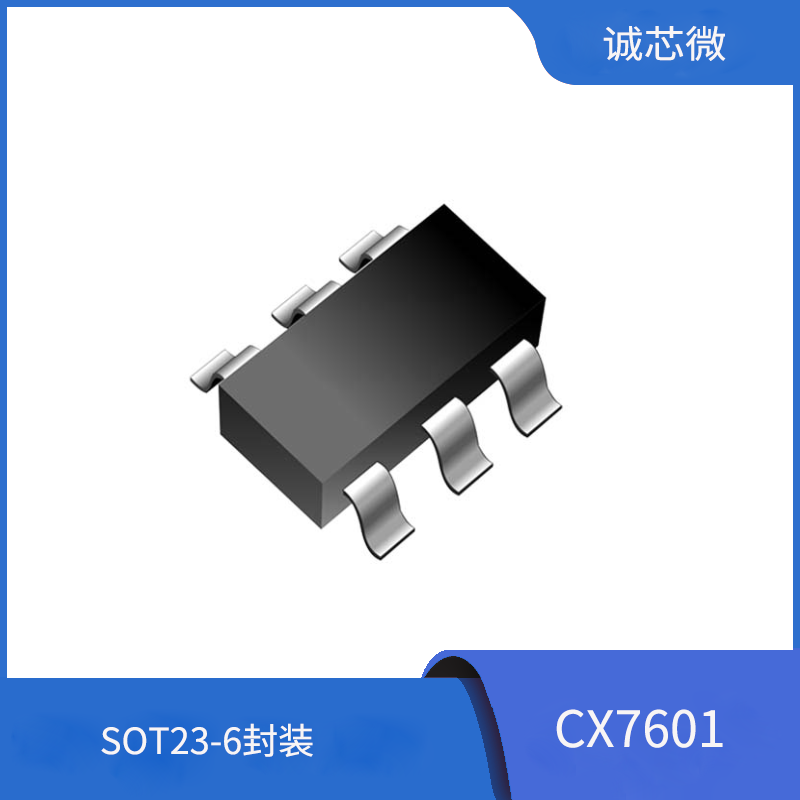

 封装：SOT23-6

应用范围：

  PD、QC 快充电源

 多口 USB 充电器

 低压大电流开关电源
