同步整流
首页>产品中心>AC-DC电源芯片>同步整流

  • 型 号 :

    CX7538B

  • 待机功耗 :

    ＜200KHz

  • 工作模式 :

    CCM/DCM/QR

  • 控制方式 :

    60V/8mΩ

  • 应 用 :

    PD充电器/适配器

  • 封 装 :

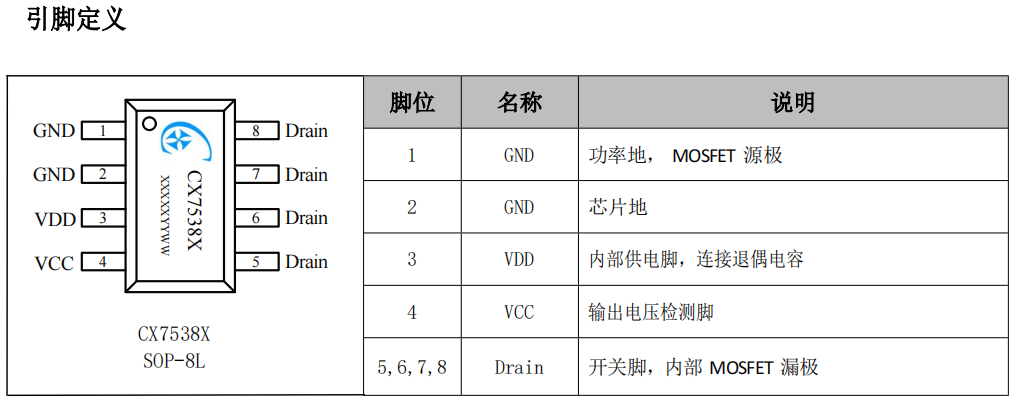

    SOP-8
样品申领
产品规格书下载

产品导航
  • 产品详情

概述：

CX7538X是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足 6 级能效，是理想的超低导通压降整流器件的解决方案。并且支持 CCM / QR / DCM 等开关电源工作模式应用，其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率， 大幅降低了整流器件的温度。

CX7538X 芯片内置高压 NMOSFET 同步整流开关，且具有极低的内阻，可提供系统高达4A以上的应用输出；IC 通过检测集成 MOSFET 的源漏电压来决定其开关状态，能够兼容连续模式、非连续和准谐振工作模式的反激转换器。

特点：

● 兼容DCM、CCM 和QR 反激转换器

● 输出电压直接供给 VCC

● 150uA 低静态电流

● 4.5A 驱动电流保证MOSFET快速关断

● 最大 200kHz 开关频率

● 低输出电压工作

● 采用SOP-8L 封装形式

应用范围 ：

● 移动设备充电器

● 适配器

● 反激转换器
