副边反馈
首页>产品中心>AC-DC电源芯片>副边反馈

  • 型 号 :

    CX7560

  • 待机功耗 :

    ＜75mW

  • 工作模式 :

    PWM

  • 控制方式 :

    外推MOS

  • 应 用 :

    全电压≦100W电源适配器,PD

  • 封 装 :

    SOT23-6
样品申领
产品规格书下载

产品导航
  • 产品详情

概述：

CX7560是一颗高性能、多工作模式的 PWM控制芯片。芯片可以工作在跳频及绿色模式，以此来减小空载和轻载时的损耗，也可以工作在QR工作模式及 CCM 工作模式，提高整机的工作效率。

CX7560 在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。

CX7560 内置多种保护，包括：输入电压过低保护（Brown-out），输入电压过高保护（Line-ovp），输出电压过压保护（VO_OVP），输出二极管短路

保护，逐周期过流保护（OCP），过载保护（OLP），VDD 过压保护（OVP），VDD 欠压保护（UVLO），过温保护（OTP）等。

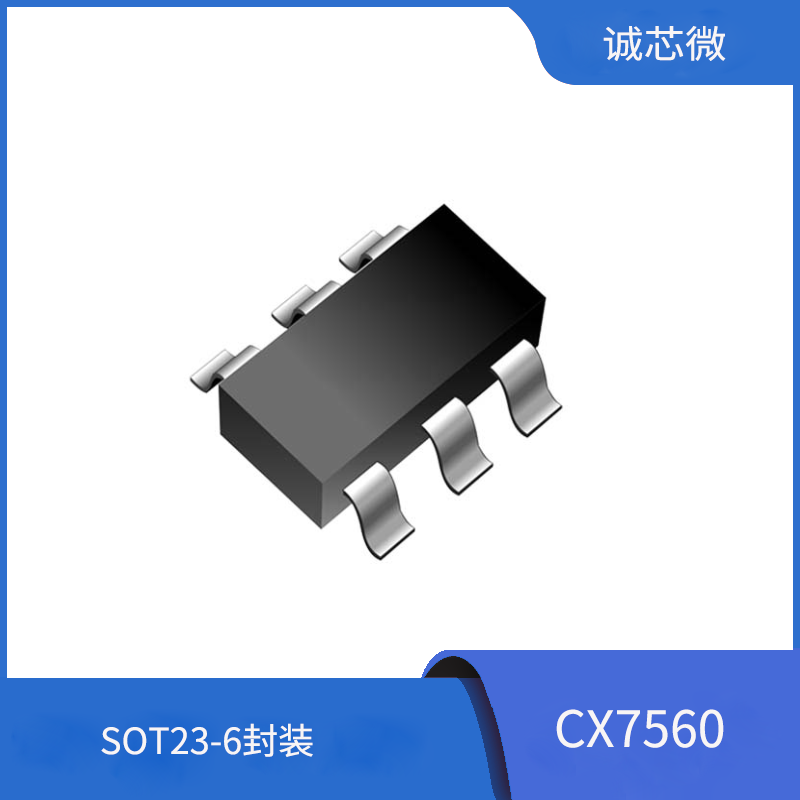

CX7560 采用 SOT23-6 封装。

特点：

 全电压范围内待机功耗低于 75mW

 多种工作模式：CCM@重载、QR@中载、

    Green Mode@轻载、Burst Mode@空载

 无噪声工作

 内置抖频功能，改善 EMI 性能

 内置软启动功能减小功率管应力

 低启动电流、低工作电流

 输入电压过低检测（Brown-out）功能

    输入电压过高检测（Line-ovp）功能

 内置同步谐波补偿

 内置前沿消隐功能

应用范围：

 手机、数码相机充电器

 小功率电源适配器

 AC/DC 开放式开关电源

 机顶盒电源
