原边反馈
首页>产品中心>AC-DC电源芯片>原边反馈

  • 型 号 :

    CX7503X

  • 待机功耗 :

    ＜75mW

  • 工作模式 :

    PWM/PFM

  • 控制方式 :

    内置高压MOSFET功率开关管

  • 应 用 :

    全电压≤15W电源适配器,充电器

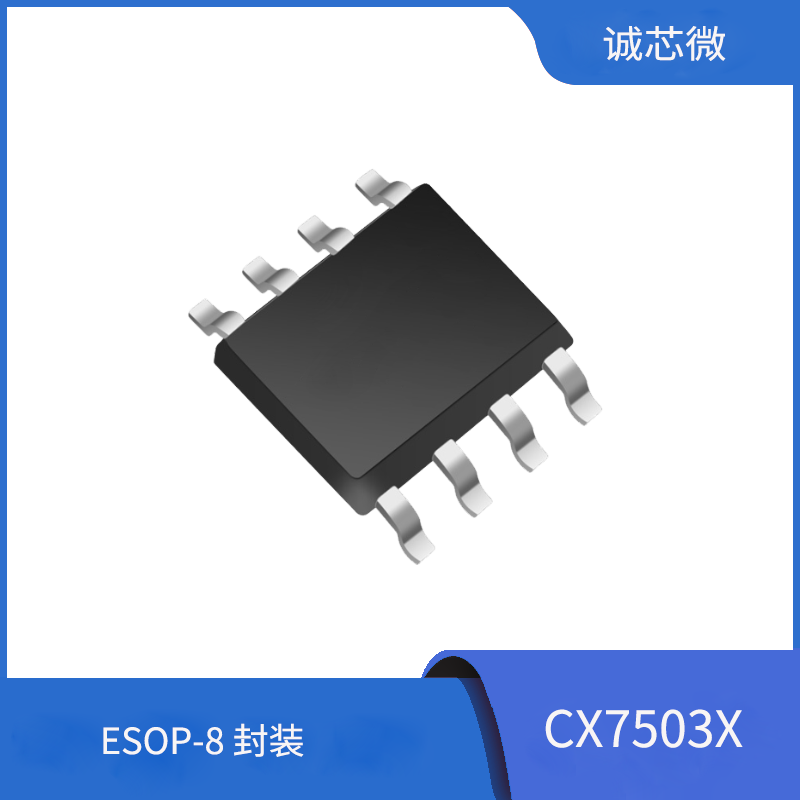

  • 封 装 :

    SOP-8
样品申领
产品规格书下载

产品导航
  • 产品详情

概述:

CX7503X系列产品是一款内置高 压 MOS 功率开关管的高性能多模式原边控制的开关电源芯片.该产品以少的外围元器件、低的系统成本设计出高性能的交直流转换开关电源.CX7503X系列产品提供了极为全面和性能优异的智能化保护功能，包括逐周期过流保护、软启动、芯片过温保护、输出过压保护功能、VDD 欠压锁定保护功能、VDD 过压锁定保护功能。

CX7503X系列产品提供精确的恒压，恒流（CV/CC）输出，无需光耦和二次侧控制电路以及环路补偿电路，同时保持了良好的稳定性，具有良好的输出电压调节能力和较高的平均效率，以及小于 75mW 的待机功耗。

CX7503X系列产品具有输出线损补偿功能，线损补偿通过调节 Fb 分压电阻阻值来调节。此外，芯片独特的 PWM/PFM 工作模式使得音频能量最小化，全负载内无音频噪声。

CX7503X 系列产品采用 SOP-8 封装，为超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台，满足六级能效 Level6和欧洲节能标准 Eur2.0 的应用。

特点: 

●内置高压MOSFET功率开关管

●内置输出线损电压补偿

●内置原边感量补偿

●高精度恒压恒流输出

●原边控制模式

●内置前沿消隐功能

●多模式控制（PWM+PFM）

●低启动电流

●VDD过压保护，

●VDD欠压锁定功能（UVLO）

●输出过压保护

●过温保护

应用范围:

● 充电器

● 电源适配器

● 机顶盒电源

● 辅助电源
