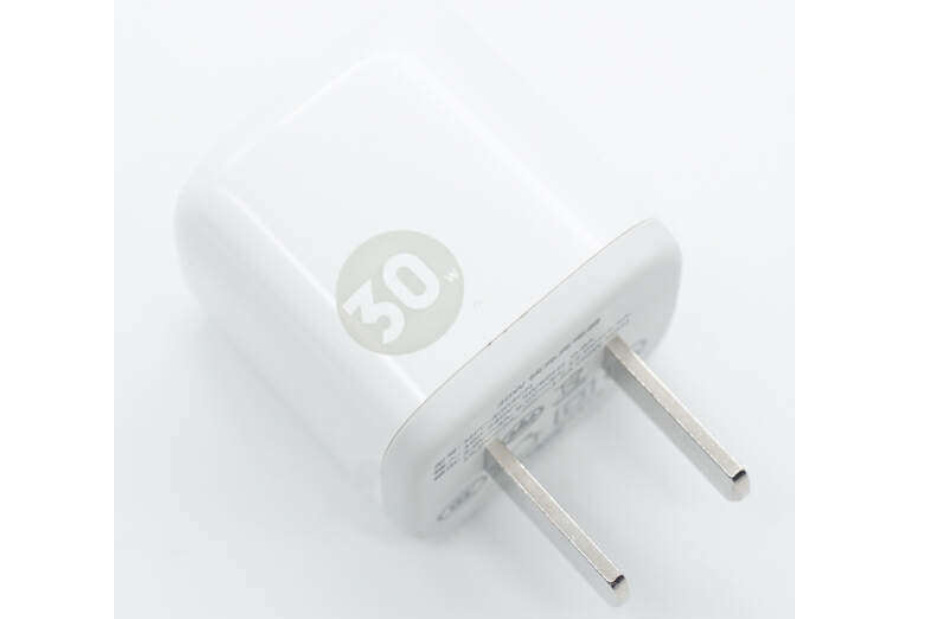

在一款小巧的MOCOLL摩可30W氮化镓充电器上，我们可以清楚地看到主控芯片采用了CX7170Q外驱GaN芯片、同步整流控制器采用了CX7601、搭配了CX010N06同步整流MOS管等几颗元器件构成了超精简外围、高性能30W迷你氮化镓整体解决方案。输出支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位和3.3-11V3A；3.3-16V2两组PPS电压档位。且支持华为和三星手机快充，对主流手机具备了良好的快充兼容性。

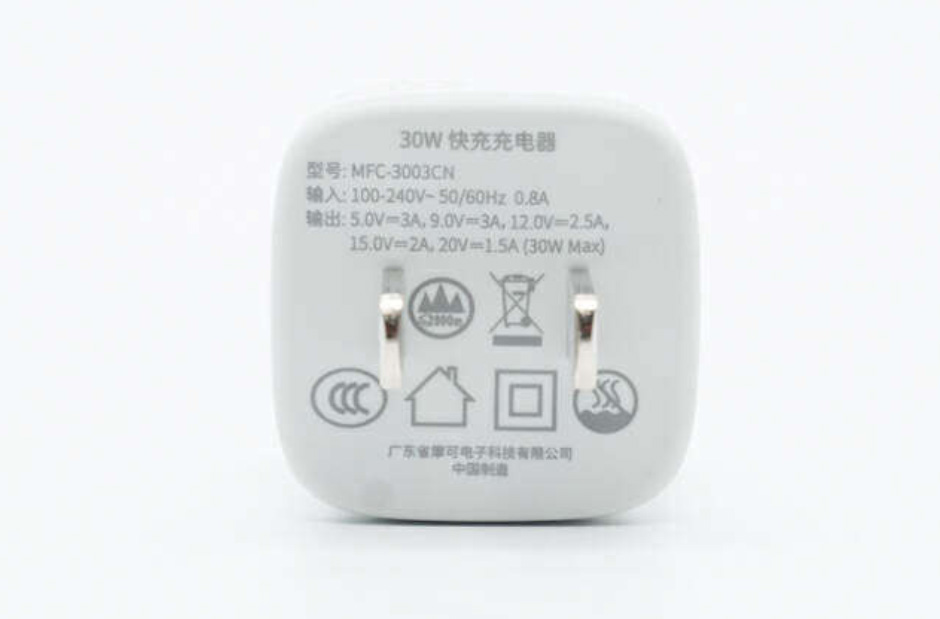

  充电器参数：

型号：MFC-3003CN

输入：100-240V~50/60Hz 0.8A

输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

充电器通过了CCC认证。

制造商：广东省摩可电子科技有限公司

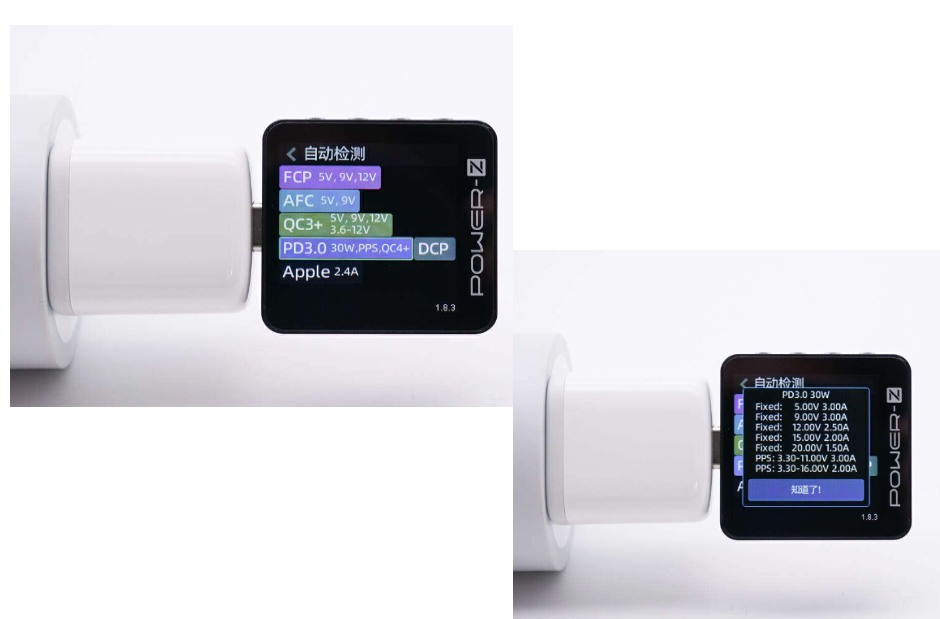

  使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示数据如下：

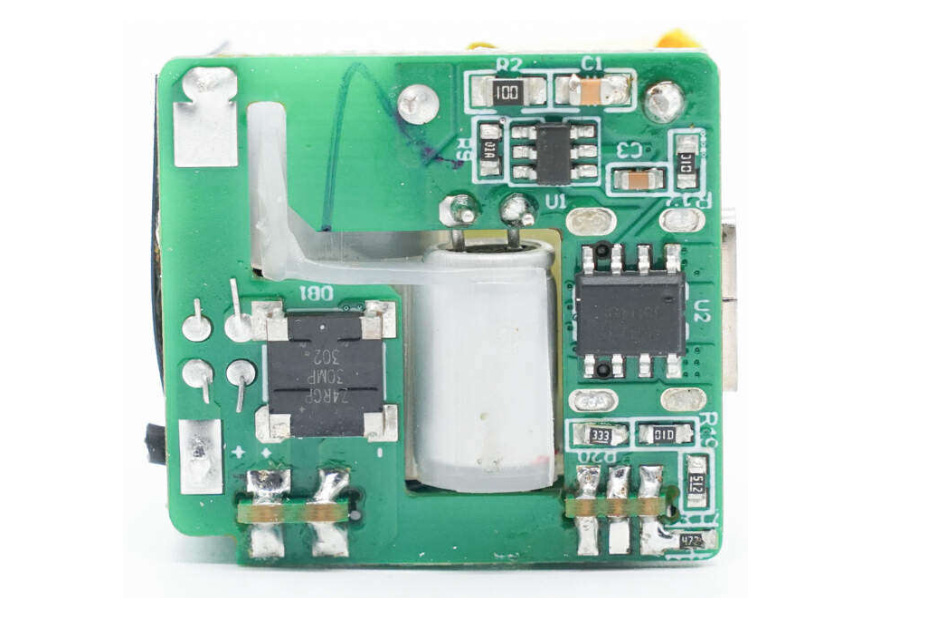

  底部小板焊接整流桥，中间镂空设计，右侧焊接同步整流控制器和协议芯片。

  垂直小板焊接氮化镓主控芯片，氮化镓开关管，反馈光耦和贴片Y电容。氮化镓开关管打白胶辅助散热。

通过对PCBA模块的观察，摩可这款30W氮化镓充电器采用QR开关电源架构，同步整流，宽电压输出。输出电压由协议芯片根据负载需求通过光耦调节，

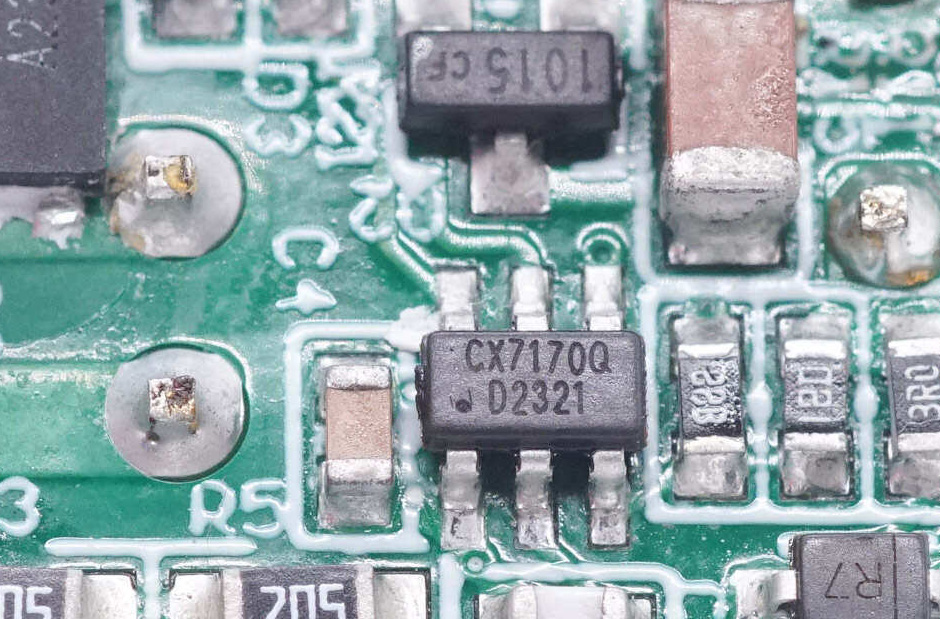

  小板另一面焊接氮化镓主控芯片及氮化镓开关管，氮化镓主控芯片采用CX7170Q，是一颗直驱增强型氮化镓器件的PWM控制器，芯片工作在准谐振模式，最高工作频率为200kHz。轻载时突发模式运行，降低损耗，提高效率。芯片内置6V 增强型氮化镓驱动器，能够直接驱动增强型氮化镓器件。

  CX71710Q内部集成了全面的保护功能，包括供电欠压保护，供电过压保护，输入欠压保护，输入过压保护，输出过压保护，反馈引脚开路和短路保护，同步整流管短路保护，电流取样电阻开路和短路保护。芯片采用SOT23-6封装，适用于PD快充和开关电源使用。

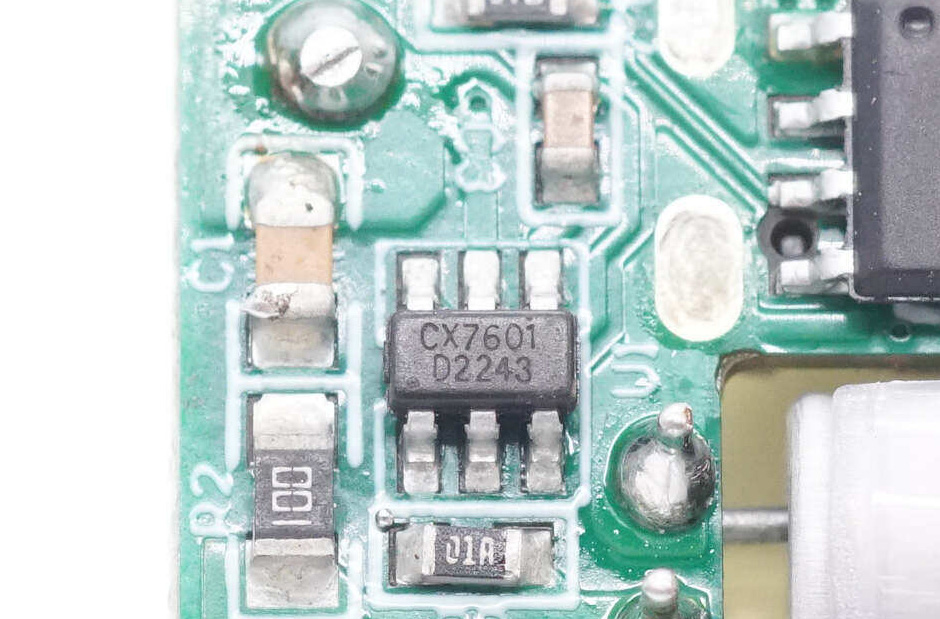

  同步整流控制器采用CX7601，是一颗高性能同步整流控制器，支持CCM/QR/DCM工作模式，支持150kHz开关频率。CX7601内置带电压钳位的图腾柱驱动器，可直接驱动外置同步整流管，输出峰值电流1A，可确保快速开通和关闭外置同步整流管。芯片采用SOT23-6封装，外围元件极简。

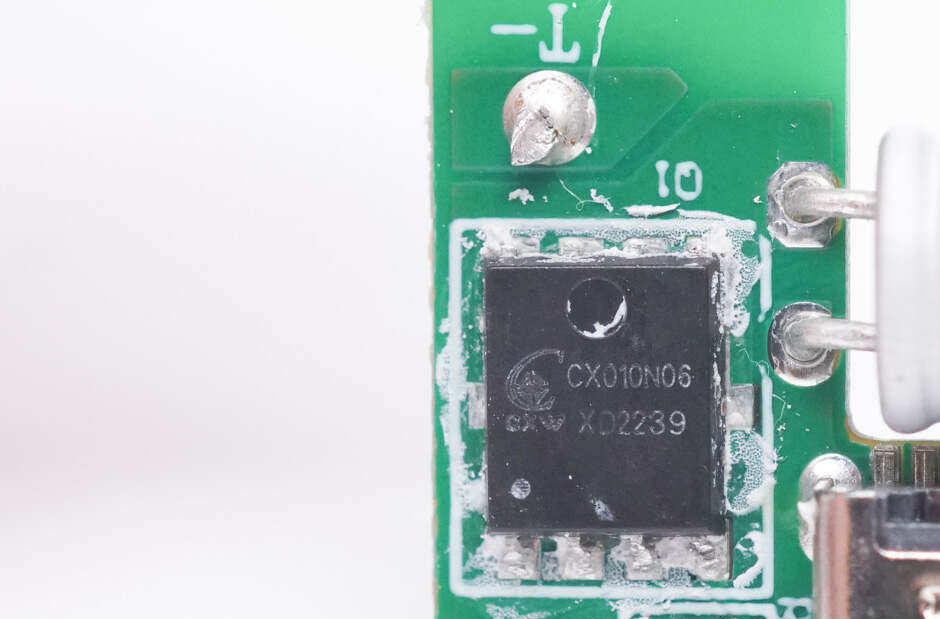

  同步整流MOS采用CX010N06，是一颗耐压95V的NMOS，导阻6.1mΩ，采用DFN5*6-8封装。

  该款小方块MOCOLL摩可30W氮化镓充电器支持30W输出功率，具备20V输出档位，且支持PPS快充，可满足苹果手机、安卓手机和平板电脑等充电需求，整体兼容性很好。
