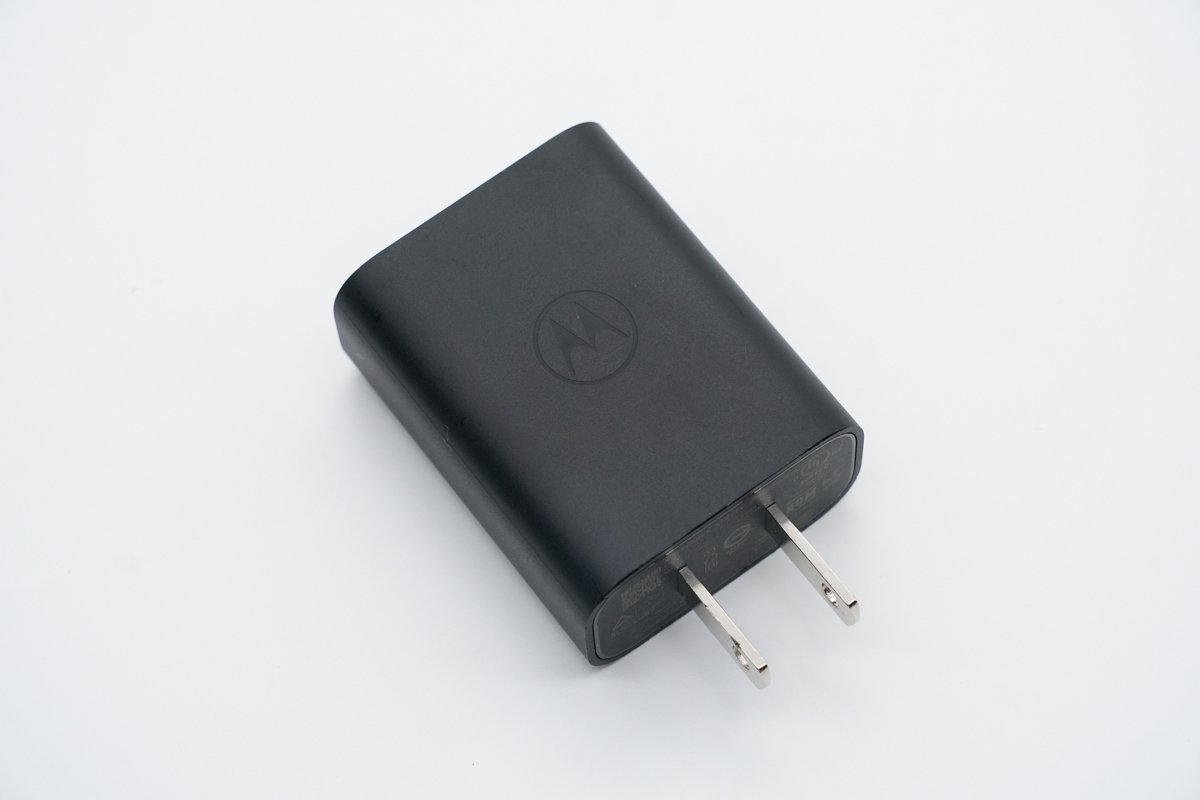

美版MOTO摩托罗拉20W充电器内置CX7528+CX7539整套电源方案，这款充电器为USB-A接口，支持QC3.0快充，具备20W最大输出功率。主控+同步两颗芯片内部均集成MOS管，外围元件精简，大大降低了整体成本、从而提升产品竞争力。

输入端外壳印有充电器参数

型号：MC-201L

输入：100-240V~50/60Hz 0.7A

输出：5V3A、10V2A、12V1.67A

制造商：江西吉安奥海科技有限公司

充电器已经通过了PSE、UL、NOM、NYCE认证，以及VI级能效认证。

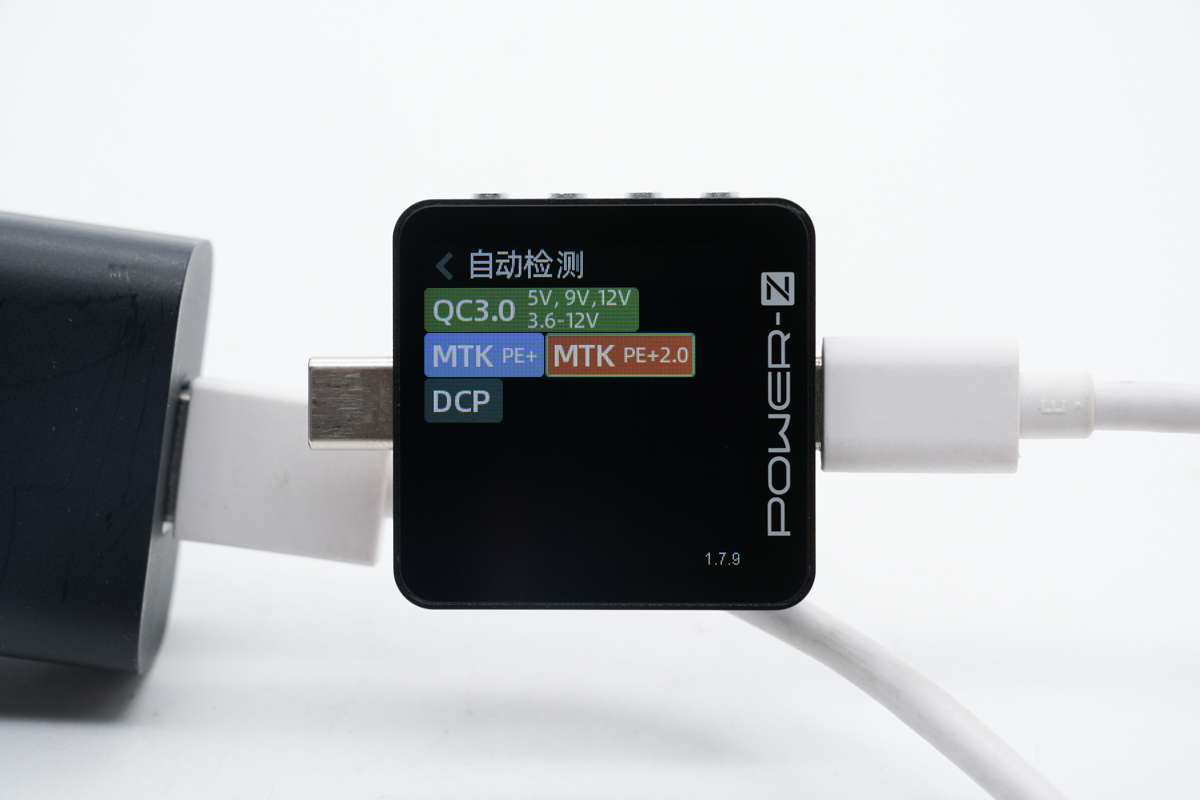

使用ChargerLAB POWER-Z KM003C测得充电器支持QC3.0、PE2.0、DCP充电协议。

该款充电器采用反激开关电源设计，同步整流，输出电压由协议芯片通过光耦反馈调节。其中初级主控芯片和同步整流芯片采用CX7528+CX7539。

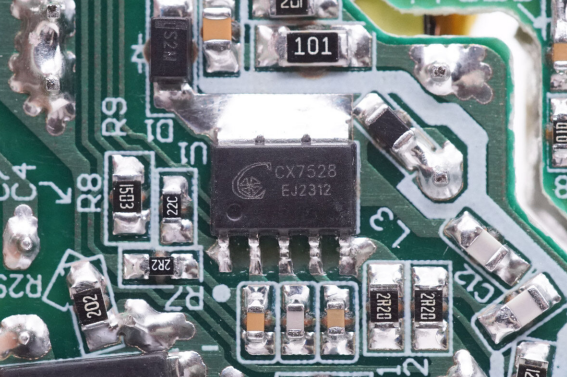

开关电源主控芯片采用CX7528，这是一颗电流模式 PWM 控制芯片，内置高压功率 MOSFET，应用于功率在25W以下的电源方案。

CX7528在PWM模式下工作于固定开关频率，这个频率是由内部精确设定。在空载或者轻载时，工作频率由芯片内部调整。芯片可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。

芯片内置有斜坡补偿电路，当电路工作于大占空比时，避免次谐波振荡的发生，改善系统的稳定性。内置有前沿消隐时（Leading-edge blanking time)，消除缓冲网络中的二极管反向恢复电流对电路的影响。

CX7528采用了抖频技术，能够有效改善系统的 EMI 性能。系统的跳频频率设置在音频（22KHz）以上， 在工作时可以避免系统产生噪音。 芯片内置OCP、OVP、UVLO、OTP等多重保护功能，通过内部的软驱动结构可以更好的改善系统的 EMI特性。

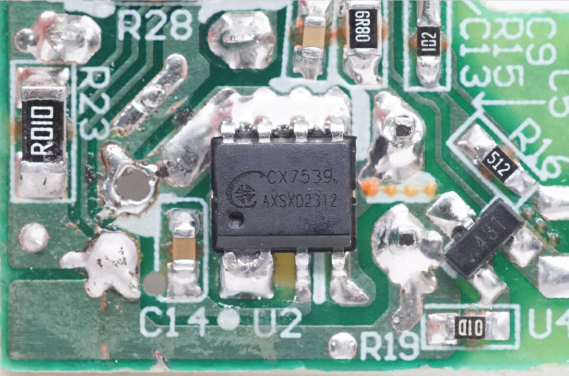

同步整流芯片采用CX7539，这是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足 6 级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达150kHz的开关频率应用，并且支持CCM/QR/DCM等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

CX7539是一款内置高压NMOSFET同步整流开关，且具有极低的内阻，可提供系统高达4A以内的应用输出。芯片通过检测集成 MOSFET 的源漏电压来决定其开关状态，能够兼容连续模式、非连续和准谐振工作模式的反激转换器。

CX7539采用特有VDD供电技术，可以保证在原边控制系统恒流和恒压两种工作状态下，芯片都不会欠压工作。

摩托罗拉这款20W充电器支持宽范围电压输入，USB-A输出接口，支持QC3.0、PE2.0快充，最大输出功率为20W，可通过USB-A接口线缆为其他设备充电，满足手机等产品日常充电需求。该款充电器为单面PCB，内部采用CX7528+CX7539高性价比电源方案，高集成、有效精简外围电路以及降低设计难度，得益于优秀的EMI表现，输入端无需设置共模电感、安规电容等器件，大大降低了整体成本。
