乐鱼体育30W氮化镓PD快充具有高效率、低温升、小体积、大能量集多种优势于一身，该款“小冰块”方案一经推出、倍受市场青睐，已实现批量出货。

“小冰块”30W氮化镓PD快充 方案简介：

输入电压范围：90—264 Vac

输出电压范围：5-20V（5V3A、9V3A、15V2A、20V1.5A）

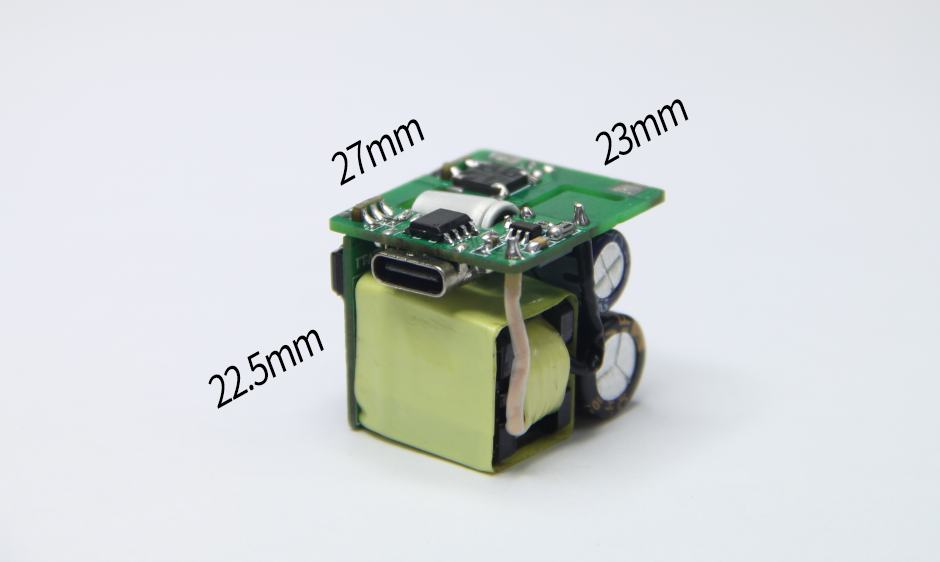

尺寸：27*23*22.5mm

功率密度：2.14W/cm3

最高效率：93%

方案组合：CE65E300DNY（GaN）+CX7170Q（电源主控 IC）+CX7601（同步整流）+CX2965C（协议）

PPS：3.3-11V3A、3.3-16V2A

这款30W氮化镓快充方案采用方块造型，板端功率密度达到了2.14W/cm，具有很高的功率密度。初级主控芯片选用CX7170Q，该芯片支持外驱GaN 200KHz，专为30W氮化镓充电器设计。其同步整流芯片采用CX7601，该芯片可支持高达150kHz的开关频率应用,且支持CCM/QR/DCM等开关电源工作模式应用。

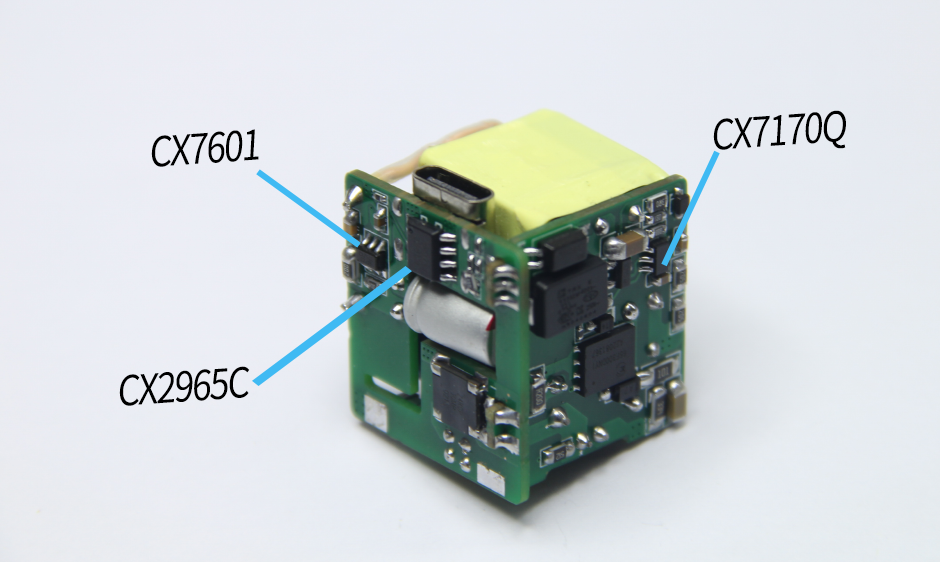

30W单口氮化镓PD快充采用CE65E300DNY氮化镓器件，PQFN5*6封装超小体积。采用CX7170Q+CX7601+CX2965C全套氮化镓快充器件，QR反激架构。模块尺寸为27*23*22.5mm，输入支持90-264V宽电压，输出功率为30W，支持20V1.5A输出。单口输出时，最大功率为30W,支持多种主流快充协议，可为手机、平板、轻薄型笔记本电脑等设备供电。

同步整流MOS管采用CX010N06，NMOS，耐压100V，导阻6.1mΩ，采用DFN5*6封装。快充协议芯片选用CX2965C,该芯片支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充协议外，还支持小米CHARGE TURBO 27W协议，华为10V高压SCP协议。CX2965C采用 ESOP8 封装，其内部集成 10mΩ VBUS 通路管，并且集成10mΩ电流检测电阻，支持完善的保护功能，降低外围元件数量，支持协调输出功率，满足多口充电器应用，从而简化电路，降低成本。

乐鱼体育30W单口氮化镓PD快充采用两块PCB板组合焊接，一块小板用于输入整流和输出协议，另一块小板焊接变压器、初级滤波电解电容及主控芯片及氮化镓器件等。两块小板的设计可以充分利用空间，并均摊发热降低局部温升，提供更好的使用体验和可靠性。

乐鱼体育30W氮化镓PD快充方案具有外围精简，效率高等多方面优势，是市面上极具高性价比不可多得的一款“小冰块、大能量”快充方案。
