针对当前的快充电源市场，乐鱼体育APP推出了一系列氮化镓快充方案（33W，35W双C，45W双C,65W两C1A），通过将CX1342电源主控芯片搭配同步整流CX7601，结合多款不同功率快充协议芯片，使得快充方案在应用时仅需极少外围器件，采用精简电路完成设计。其具备了高集成、小体积、低温升、高效率等特点且受到电源市场一致青睐。

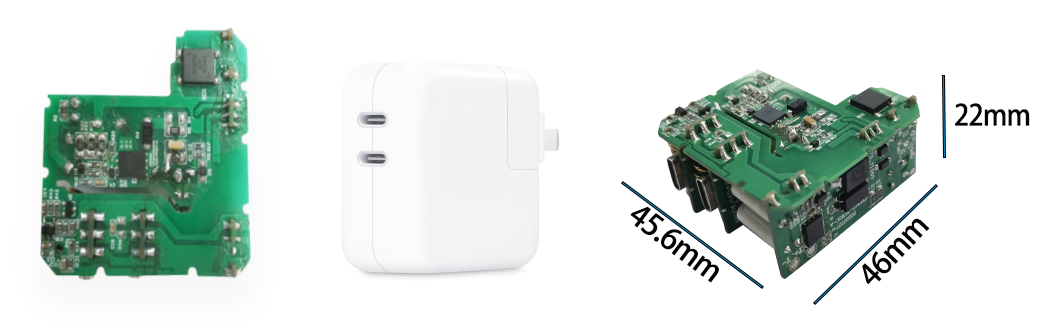

  35W双C口氮化镓方案充电器单口支持35W功率输出，并且支持功率自动分配，满足手机和笔记本电脑同时充电需求。USB-C口具备5V3A、9V3A、12V2.92A 、15V2.33A、20V1.75A五组固定电压档位，在接入第二个设备时，先前接入的设备不会断电，改进了用户体验。

  35W双C口氮化镓方案参数如下：

  输入：100-240V~50/60HZ 1A

  C1/C2输出：5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A

  C1+C2：9V2A、5V3A、12V1.5A（36W Max）

  初级主控芯片采用CX1342，这款电源主控芯片主要用于35-65W氮化镓PD快充。这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，并且具有超低的待机功耗，支持宽工作电压范围。

  同步降压控制器采用CX7601，这是一颗内置高压隔离开关耐压高达150V，支持开关电源 CCM/QR/DCM 模式。是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。

  同步整流管采用CX010N06，是一颗耐压100V的NMOS，导阻为6mΩ，采用PDFN5*6封装。

  USB PD协议芯片采用CX2935，这是一款高集成度的多协议降压SoC芯片，集成度高，协议全面。外围只需少量元器件，即可组成双C口充电解决方案。

  CX2935芯片支持最高65W输出，支持5-20V PD快充，3.3-21V PPS快充，最大输出电流5A，满足手机和笔记本电脑的充电需求，并能为手机提供大功率PPS快充。芯片内置线损补偿，并具有CC/CV特性，自带软启动功能。同时还内置全面的保护功能，包括输入过压、欠压保护，输出短路和输出过流保护，内置过热保护，引脚支持4KV ESD保护。

  采用CX1342+CX7601+CX2935*2构成35W双C口氮化镓PD快充方案有效简化整套方案的电路设计，并节省BOM成本，整个电源系统的稳定性也得到提升。小体积、高效能、低温升、外围精简且兼容PD2.0、3.0/ QC2.0/3.0、FCP、PPS、AFC等多种市面主流快充协议，最高电压为20V，能够为iPhone、iPad、HomePod等轻型设备进行充电。欢迎工厂索取DEMO测试板！方案详情咨询18129823814 刘,S
