美国电信/AT&T 快充充电器采用CX7527+CX7538B高集成快充方案，乐鱼体育20W PD快充方案能打入AT&T这一如此大牌企业的供应链，可以看得出AT&T对该方案性能质量的认可。

美国电信/AT&T 20W PD快充充电器采用CX7527+CX7538B,AT&T一款20W PD快充充电器06457，虽然大小和苹果原装20W充电器的差不多，但配备可折叠插脚，便携性更好。改款充电器兼容QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议，具备两组PPS电压档位，整体兼容性很好，既可适配苹果iPhone 12/13系列手机，对小米、三星等品牌手机也有很好的兼容性。

美国电信/AT&T全称American Telephone & Telegraph Company，即美国电话电报公司，创建于1877年，著名的贝尔实验室是该公司的一个部门。如今的AT&T早已成为美国手机运营商巨头之一，2020年营业额高达1811.93 亿美元。

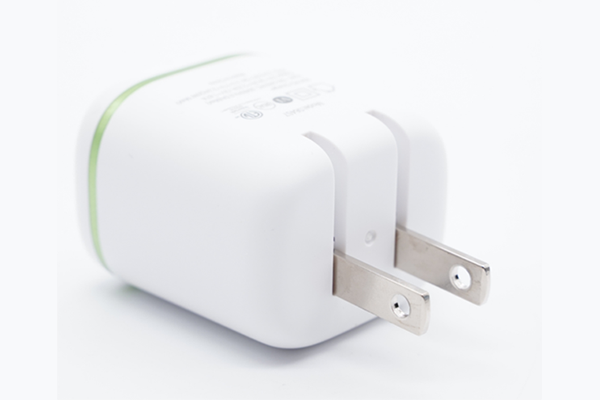

先奉上AT&T迷你20W快充外观：

型号：06457

输入：100-240V~50/60HZ 0.5A

输出：5V3A、9V2.22A、12V1.67A

PPS：3.3-5.9V3A、3.3-11V2.2（20W Max）

充电器已经通过了ETL认证和VI级能效认证。

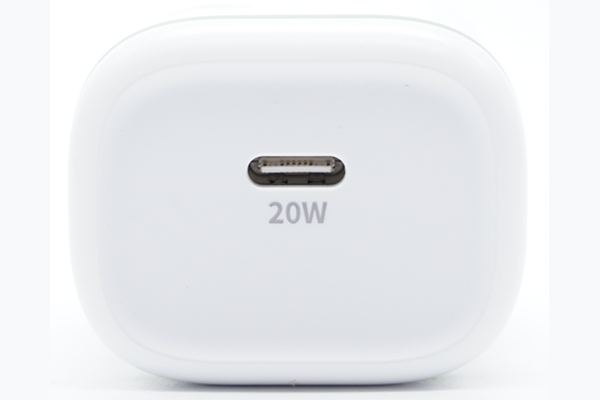

配有单USB-C口，白色胶芯，支持最大20W PD快充

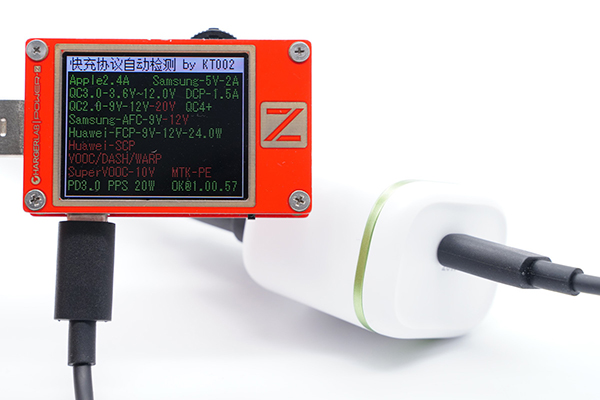

美国电信/AT&T 20W PD快充充电器采用CX7527+CX7538B，使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

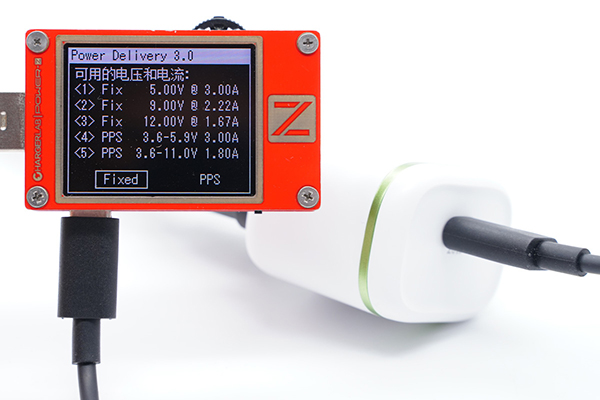

此外PDO报文显示C口还具备5V3A、9V.22A、12V1.67A三组固定电压档位，以及3.6-5.9V3A和3.6-11V1.8A两组PPS电压档位。

通过观察发现，这款充电器采用QR开关电源架构，协议芯片控制接口输出电压。

美国电信/AT&T 20W PD快充充电器开关电源主控芯片采用CX7527，这是一颗电流模式PWM控制芯片，内置650V高压超级硅，应用于功率在20W以内的方案。在PWM模式下工作于固定开关频率，这个频率是由内部精确设定。在空载或者轻载时，工作频率由IC内部调整。

CX7527可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。芯片内置有斜坡补偿电路，当电路工作于大占空比时， 避免次谐波振荡的发生，改善系统的稳定性。

CX7527内置有前沿消隐时（Leading-edge blanking time），消除缓冲网络中的二极管反向恢复电流对电路的影响。 采用了抖频技术，能够有效改善系统的EMI性能。系统的跳频频率设置在音频(22KHz)以上，在工作时可以避免系统产生噪音。

CX7527内置多种保护，包括逐周期限流保护（OCP），过压保护（VDD  OVP），VDD过压箝位，欠压保护（UVLO），过温保护（OTP）以及次级二级管短路保护等，通过内部的软驱动结 构可以更好的改善系统的 EMI 特性。

而次级同步整流芯片采用CX7538B，这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

CX7538B支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，11mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

美国电信/AT&T 快充充电器采用CX7527+CX7538B高集成快充方案，乐鱼体育20W PD快充方案能打入AT&T这一如此大牌企业的供应链，可以看得出AT&T对该方案性能质量的认可。其初、次级控制器均集成MOS管，有效简化初级侧外围电路，对于缩短充电器生产周期很有帮助。
