乐鱼体育高性价比CX7530C+CX7538D助力HOCO 30W 1A1C快充快速量产上市！

Hoco这款30W 1A1C快充最大输出功率30W，可满足iPhone 13新机用户快充需求。提供30W PD方案开发，CX7530C+CX7538D是乐鱼体育专为30W快充市场设计的一套高性价比快充 PD方案，可应用在30W单C或1A1C双口快充产品上，助力商家产品快速量产上市。

CX7530C+CX7538D助力HOCO 30W 1A1C快充量产上市

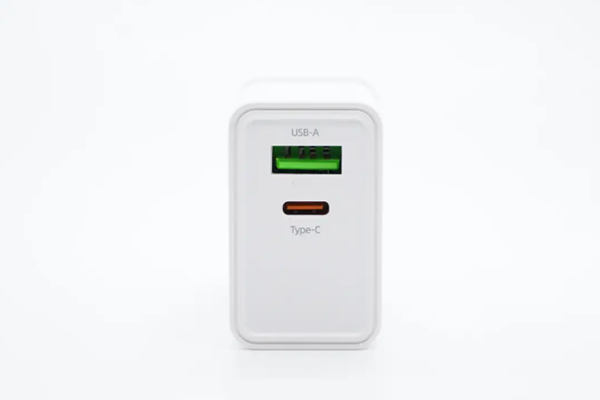

Hoco 30W 1A1C快充支持最大30W快充输出，兼容QC、PD、PPS等快充协议，可以很好地满足苹果iPhone 13、平板等设备快充需求。型号：N21

输入：110-240V~50/60HZ 0.8A

单口输出：

USB-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A

USB-A：5V3A、9V2A、12V2.5A

双口输出：5V3A

充电器已经通过了CE、RoHS、CP、AEC认证，以及VI级能效认证。

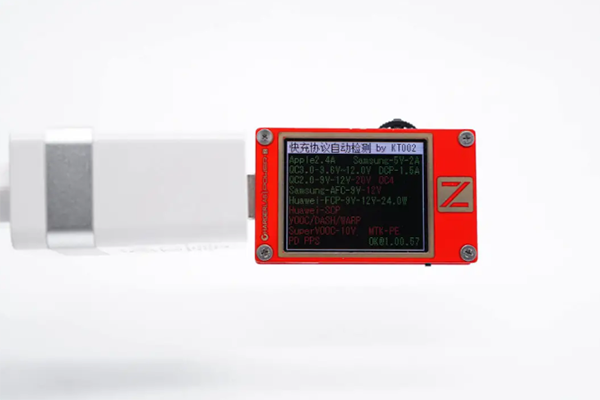

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

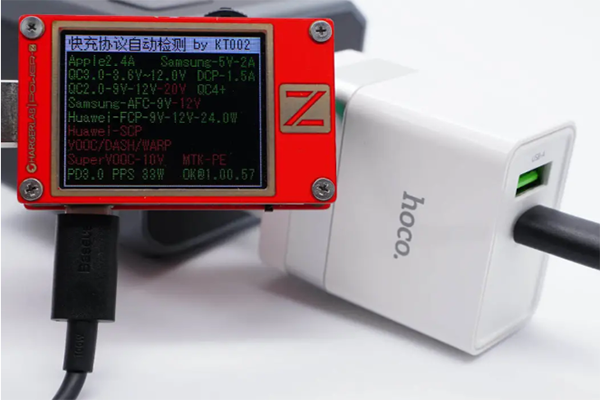

另外使用KT002测得USB-C口支持QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

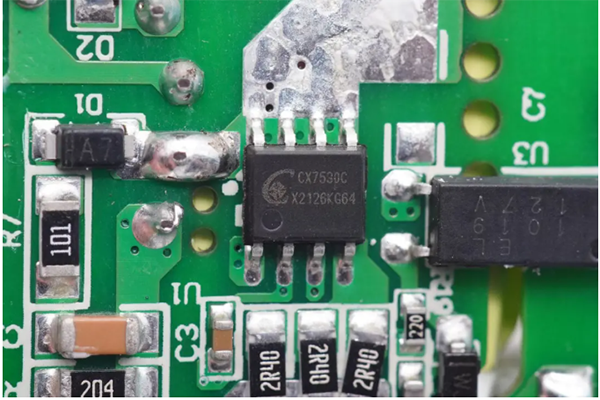

浩酷30W快充拆解我们可以清楚地看到，开关电源主控芯片采用CX7530C，其集成650V开关管的反激控制器，内部集成0.65Ω超级硅开关管，内置软启动功能，内置斜坡补偿，支持智能抖频技术来优化EMI，具有超低空载功耗。

满载下芯片固定65KHz工作频率，随负载减轻降低。轻载或空载下进入间隔模式。宽输入电压下可输出33W功率，内部开关管漏极大面积露铜加锡散热，降低温升。

CX7530C支持极为全面和性能优秀的智能化保护功能，包括逐周期过流保护，过载保护，软启动，芯片过热保护，供电欠压过压保护功能，芯片无音频噪音运行。采用SOP8封装，适用于PD快充适配器和智能小家电等小功率高可靠性开关电源。

CX7530C+CX7538D方案早在今年三月就已推出，满足30W快充市场需求。

次级同步整流芯片采用CX7538D，其内部集成100V耐压，导阻10mΩ的同步整流管，支持CCM/QR/DCM工作模式，最高支持200KHz工作频率，静态电流低，相比传统肖特基整流方式可提高2-6%效率，支持3A输出电流。

CX7538D支持3.3-20V宽电压输出，外围仅需一颗电容，低静态电流满足六级能效要求。

输出VBUS开关管采用CX3419，PMOS管，耐压30V，DFN3x3封装

由CX7530C+CX7538D组成的30W PD快充开关电源方案集成度非常高，外围电路相当简洁，可轻松过VI级能效要求，原厂提供30W PD快充方案开发，CX7530C，CX7538D样品申请与技术支持！
