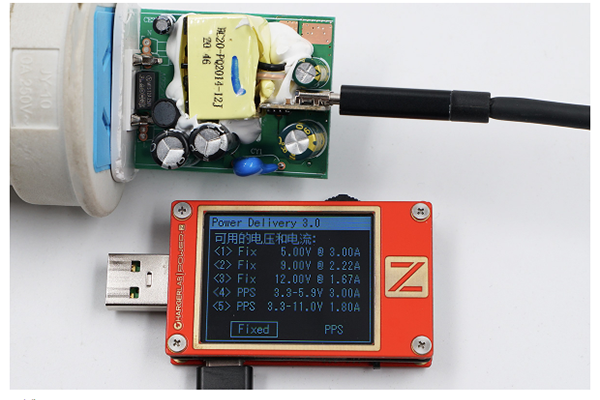

iPhone12不附赠充电器，近期乐鱼体育推出苹果20W PD快充方案：CX7509C+CX7538B +CX2919C/CX2919AC (PDO：5V 3A/9V 2.25 /12V 1.5 )，并已经实现批量生产，适用于20W PD旅充应用场合。免费提供20W PD快充充电器方案样品申请及样板测试！

天风国际分析师郭明錤爆出：“iPhone12不标配充电器与耳机。。。”此消息一出，可谓整个手机配件市场引起一场大轰动。当然更为整个快充行业上下游产业链带来了利好机遇。

在iPhone12取消标配充电器之后，市面上第三方USB PD快充充电器，尤其是入门级别的18W PD充电器，将进入销售的旺季。而作为18W PD快充的灵魂，内置MOS的快充电源芯片也将随之迎来出货的高光时刻。

'苹果iPhone12不再标配充电器',此消息一出，可谓是引爆了整个充电器产业链市场，快充电源适配器亦迎来了前所未有的重大风口。为适应iPhone 12快充市场需求，乐鱼体育APP重磅推出20W PD快充“全家桶”方案:CX7509C+CX7538B+CX2919C/CX2919AC（单口/A+C双口），该方案已实现批量生产且被Great Wall（长城）、DEVIA（迪沃）、浦诺菲、REMAX、HOCO（浩酷）、MiNi、MOMAX（摩米士）、京东京造、台电、绿巨能等多家电商品牌相继甄选采用，市场反馈良好。

 iPhone12不附赠充电器，乐鱼体育推出苹果新款20W充电器方案

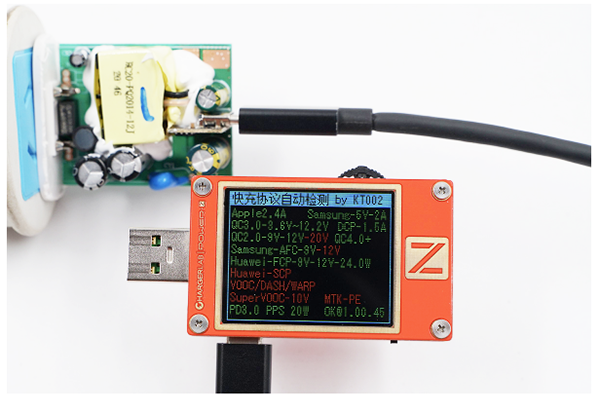

针对iPhone12 20W PD快充，乐鱼体育APP官方网站推出CX7509C与CX7538B的高性能20W快充适配器同步整流集成方案，外围元件精简，电路简单，帮助厂商抢占20W PD适配器风口。该20W PD快充方案采用主PCB板和协议小板组成，主PCB板上面是开关电源部分，协议小板负责协议识别和输出控制，两块电路板的组合充分利用空间，减小体积，果然称得上“小身板、大能量”高性价比整体解决方案。

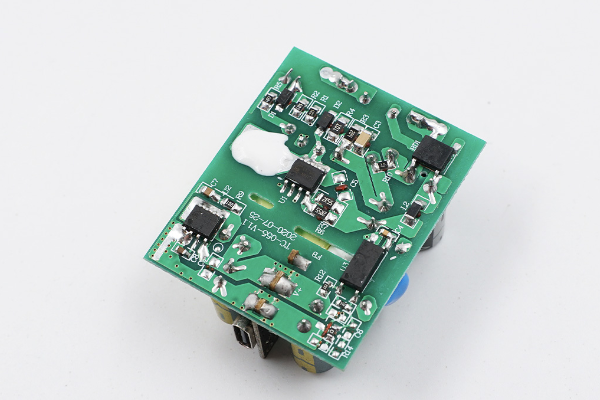

该款方案的PCB板背面的元器件布局十分精简，这得益于初级侧和次级侧均采用了内置MOS高集成芯片，CX7509C,CX7538B两颗芯片均采用SOP-8封装，外围电路简单，调试简单，器件和生产成本均有优势。

该方案的初级主控电源方案采用CX7509C，该芯片内部集成PWM控制器和650V NMOS，适用于密闭环境20W方案。CX7509C支持自动调整工作频率，降低损耗提高整机转换效率。CX7509C启动电路经过优化，可以减小待机功耗。同时采用抖频技术防止产生音频噪声，支持多种完善的保护，支持逐周期过流保护，过压保护，欠压保护，过热保护，还支持供电过压保护，最大程度上提高可靠性。CX7509C应用广泛，除了快充适配器中使用，还可用于其他充电器、机顶盒、硬盘盒电源、开放式开关电源或PC待机电源等。

次级同步整流芯片CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

CX7538B 支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，11mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

相比传统的20W PD快充方案而言，基于CX7509C和CX7538B开发的20W PD快充方案具有高度集成、外围电路精简的特性，搭配CX2919C/CX2919AC(双口)的PD快充协议芯片可完成高集成20W PD快充充电器的开发，可轻松缩短产品开发周期。

该方案采用零外围高性价比协议芯片CX2919C（单口）/CX2919AC（双口）：CX2919C应用在单个USB端口充电设备，是目前市场上集成度极高的协议IC，CX2919C集成了10mΩ VBUS通路功率开关管和10mΩ电流检测电阻，CX2919C具有工业级4KV ESD特性，为产品提供优良可靠性。

CX2919AC应用在1C1A双端口充电设备，在A口连接苹果充电线但未接入苹果手机时，C口仍然有快充。CX2919AC集成了10mΩ VBUS通路功率开关管和10mΩ电流检测电阻。CX2919AC是1C1A 20W配置的充电设备的不二之选。

CX7509C和CX7538B这套方案具有集成度高、外围精简、功率密度高、性价比高的优势，其电路简洁带来的成本优势与开发周期的优势，能有效加速适配器上市周期，灵活搭配输出协议IC，符合市场对20W PD快充的需求。整个DEMO板体积看起来“豆腐块”大小，是市场上备受电源厂商青睐、不可多得的超精简、高性能20W PD整体解决方案！

目前乐鱼体育高集成20W PD快充芯片已经向多家品牌批量供货，产品稳定性获得客户的肯定以及市场长期验证。（同时乐鱼体育拥有多款适配器方案，从18W-65W均有开发。）

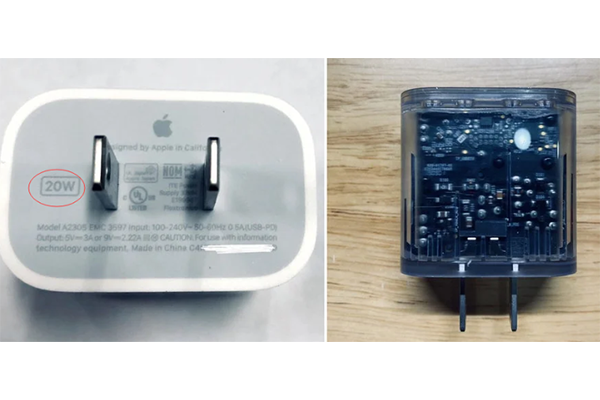

据悉，苹果20W PD充电器在原来18W PD充电器基础上做了三方面的优化：1、结构件优化，2、变压器小优化，3、软件做了小升级以支持20W的PD广播和保护。而硬件电路则没有更改。

由于原来18W PD的结构件非常复杂，成本比较高，结构件优化后充电器的总成本比18W PD降低了。乐鱼体育苹果20W PD充电器整套解决方案CX7509C+CX7538B +CX2919C/CX2919AC的推出，将持续发力苹果快充市场贡献出自己的一份微薄之力。
