乐鱼体育推出27W PD快充方案，CX7527+CX7439+HUSB339支持5V/3.0A、9V/3.0A、12V/2.25A输出总功率为27W。可提供DEMO板测试与技术支持!欢迎工厂咨询索样！

CX7527+CX7439+HUSB338L/HUSB339主要特性：

1、输入电压范围 90VAC~264VAC

2、输入待机功耗低于 75mW @230VAC

3、输出 C 口（5VDC/3.0A、9VDC/3.0A、12VDC/2.25A）

4、 输出总功率为27W

5、 输出 C 口纹波 60mV

6、 具有输出过流保护、短路保护、过温保护等功能

7、 符合“DOE&COC”6 级能效标准

8、 通过 EN55022 ClassB 的 EMI 测试标

9、 通过 EFT、Surge 4KV 测试标准

高性能、低功耗开关电源控制芯片CX7527概述：

一、概述：

CX7527 是一颗电流模式 PWM 控制芯片，内置 650V 高压功率 MOSFET，应用于功率在 30W以内的方案。CX7527 在 PWM 模式下工作于固定开关频率，这个频率是由内部精确设定。在空载或者轻载时，工作频率由 IC 内部调整。芯片可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。 在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来进一步减小待机时的功耗。芯片内置有斜坡补偿电路，当电路工作于大占空比时，避免次谐波振荡的发生，改善系统的稳定性。内置有前沿消隐时（Leading-edge blanking time），消除缓冲网络中的二极管反向恢复电流对电路的影响。 采用了抖频技术，能够有效改善系统的 EMI 性能。系统的跳频频率设置在音频(22KHz)以上，在工作时可以避免系统产生噪音。 内置多种保护，包括逐周期限流保护（OCP），过载保护（OLP），过压保护（VDD OVP），VDD 过压箝位，欠压保护（UVLO），过温保护（OTP）等，通过内部的图腾柱驱动结构可以更好的改善系统的 EMI 特性和开关的软启动控制。

二、特点：

全电压范围（90Vac-265Vac）输入时待机功耗小于 75mW

内置 650V 高压功率管

4ms 软启动用来减少 MOSFET 上 Vds 的应力

抖频功能，改善 EMI 性能

跳频模式，改善轻载效率，减小待机功耗

无噪声工作

固定 65KHz 开关频率

内置同步斜坡补偿

低启动电流，低工作电流

内置前沿消隐(LEB)功能

过载保护（OLP），逐周期限流保护（OCP）  VDD 过压保护（VDD OVP），欠压保护（UVLO），VDD 电压箝位

过温保护（OTP）

SOP8封装

27W PD快充方案：CX7527+CX7439支持5V/3.0A、9V/3.0A、12V/2.25A

高性能开关电源次级同步整流芯片CX7538介绍：

CX7439是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足 6 级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达 150kHz 的开关频率应用，并且支持 CCM / QR / DCM 等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

芯片内置耐压 100V 的 NMOSFET 同步整流开关，且具有极低的内阻，典型 RdsON 低至 11mΩ，可提供系统高达 3A 的应用输出；还内置了高压直接检测技术，耐压高达 200V；以及高达 30V 的供电电压，使得控制器可直接使用高至 24V 的输出电压整流应用中，极大扩展了使用范围。

高集成度的电路设计使得芯片外围电路极其简单，在 QC 与 PD 5V/9V/12V 应用中，只需搭配 1 颗电容，即可构建一个完整的同步整流应用系统。

二、特点：

支持开关电源 CCM/QR/DCM 模式

极佳的 5V/9V/12V 快充同步整流应用

内置 MOS 耐压达 100V

内置 MOS 的导通电阻最低至 11mΩ 

较传统肖特基提升效率 2~6%

极宽的工作电压范围 4.5V 至 36V

可 5V 直接供电或由辅助绕组供电

静态工作电流可低至 600uA

支持开关电源频率最高至 150KHz

SOP8 封装形式

三、应用范围：

5V3A~12V3A、快充电源

18W-PD 快充电源

高能效开关电源

27W PD快充方案：CX7527+CX7439支持5V/3.0A、9V/3.0A、12V/2.25A

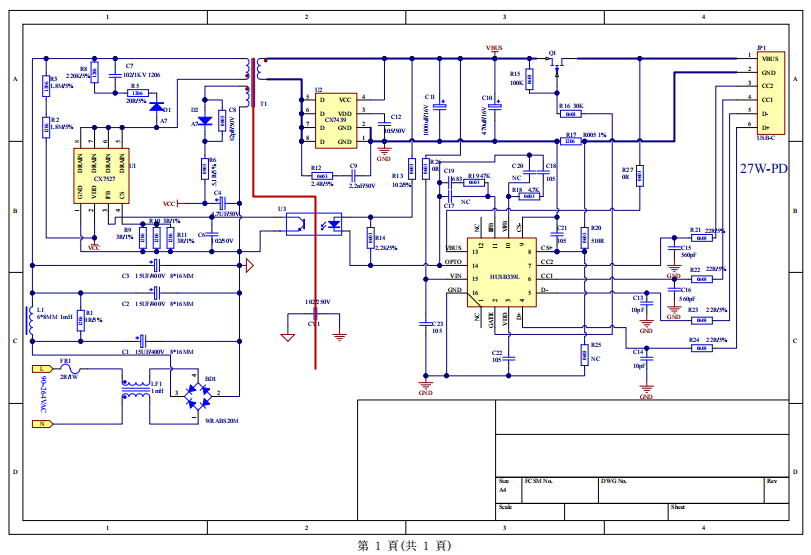

CX7527+CX7439+HUSB338L/HUSB339整套方案原理图：
