摩米士18W（1A+1C）口USB PD快充充电器方案采用乐鱼体育全套AC-DC控制器和同步整流器（CX7509+CX7538+FP6606AC）构成一套低成本、高性价比完美A+C口USB PD快速充电方案。摩米士18W PD充电器产品体积小巧，与苹果18W充电器相当，1A1C的接口配置以及对USB PD、QC2.0、QC3.0、AFC、FCP等多种协议的兼容，让产品更加实用。

这款充电器内部采用了全套乐鱼体育的AC-DC控制器和同步整流器，且均为内置MOS设计，产品集成度高，外围电路精简。协议芯片采用的是天钰科技最新发布的FP6606AC，一颗芯片即可控制两个接口的快充协议，并具有免升级、免调试的优点。这三颗芯片的搭配采用，使得充电器的系统开发成本大幅降低，并加速了产品的上市。

该充电器输出端设有一个UBS-A接口和一个USB-C接口。

输入：110-240V 50/60Hz 0.4A；单口输出时，USB-A接口和USB-C接口均支持5V3A、9V2A、15V1.5A；双口输出时，USB-A接口和USB-C接口的输出均为5V/1.5A。

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持USB DCP、QC2.0、QC3.0、AFC、FCP等协议。

同样对USB-C口进行协议检测，显示同样支持USB DCP、QC2.0、QC3.0、AFC、FCP协议。

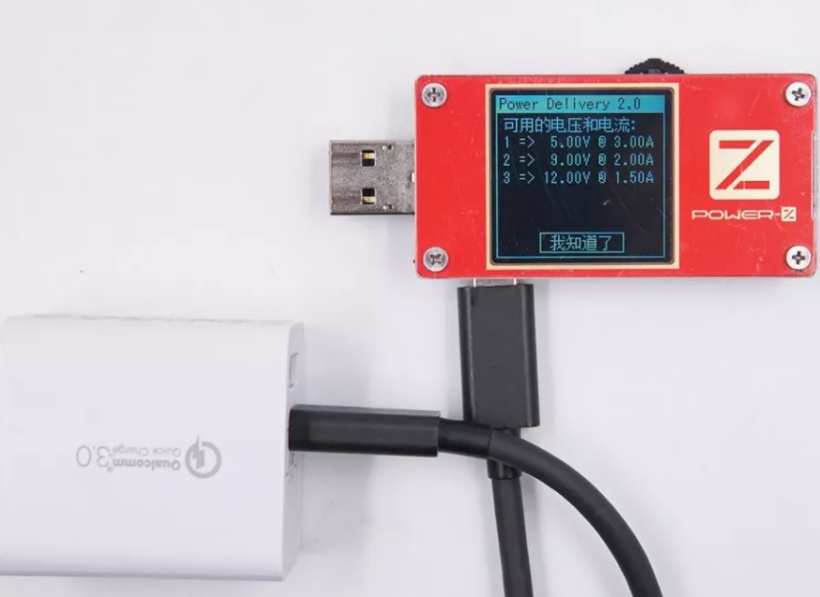

此外，USB-C口PDO报文显示，其支持USB PD2.0快充标准，并有5V/A3、9V/2A、12V/1.5A三个电压档位。

二、MOMAX摩米士18W 1A1C USB PD快充充电器拆解

摩米士18W USB PD快充充电器PWM主控芯片来自乐鱼体育APP，型号CX7509。该芯片内置 650V 高压功率 MOSFET，应用于功率在 18W 以内的方案。  在启动和工作时只需要很小的电流，可以在启动电路中使用一个很大的电阻，以此来减小待机时的功耗。并且芯片内置包括逐周期限流保护（OCP）、过载保护（OLP）、过压保护（VDD OVP）、VDD 过压箝位，欠压保护（UVLO）、过温保护（OTP）等在内的多种保护功能，通过内部的图腾柱驱动结构可以更好的改善系统的EMI 特性和开关的软启动控制。

乐鱼体育CX7509详细规格资料，

CX7538规格书资料，

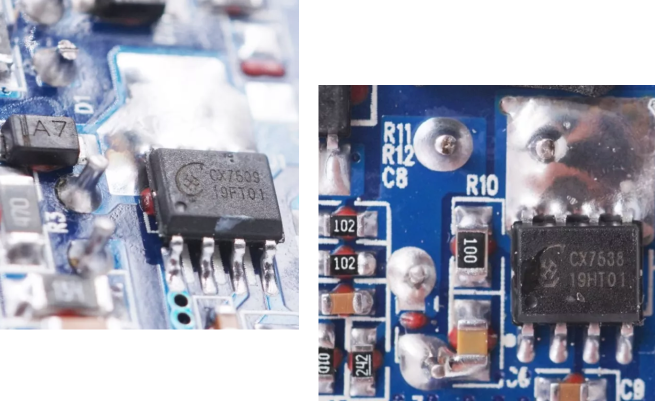

次级同步整流芯片同样来自乐鱼体育APP，型号CX7538。这是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降整流器件的解决方案。芯片可支持高达 150kHz 的开关频率应用，并且支持 CCM/QR/DCM等开关电源工作模式应用，其极低导通压降产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

乐鱼体育CX7538内置耐压高达85V的NMOSFET同步整流开关，且具有极低的内阻，典型 RdsON 低至 10mΩ，可提供系统高达 3A 的应用输出；还内置了高压直接检测技术，耐压高达 200V；以及高达 30V 的供电电压，使得控制器可直接使用高至 24V 的输出电压整流应用中，极大扩展了使用范围。高集成度的电路设计使得芯片外围电路极其简单，在 QC 与 PD 5V/9V/12V 应用中，只需搭配 1 颗电容，即可构建一个完整的同步整流应用系统。

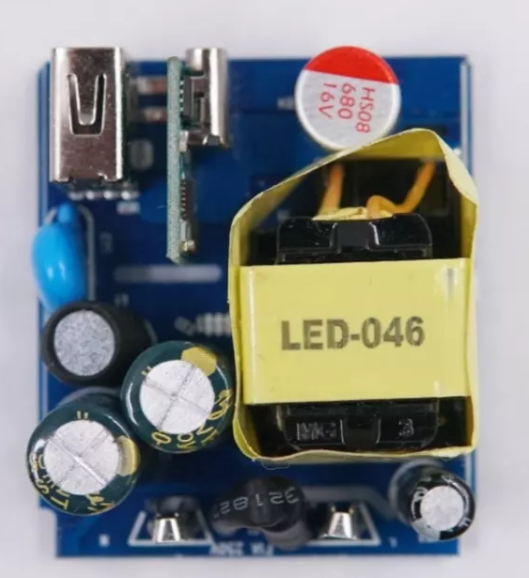

USB PD协议小板上设有协议芯片、MOS等元器件。

USB PD协议芯片采用的是天钰的FP6606AC，该芯片从硬件层面支持各种协议，具有免升级、免调试的优点，可直接批量出货给充电器厂商，为充电器厂商节约大量开发调试成本。同时该芯片还具备智能检测功能，单口输出为快充，双口输出则自动降为5V，快充更安全。

采用威兆半导体的VS3640AE作为输出VBUS开关，NMOS，逻辑电压驱动。

另外一颗威兆的MOS，规格同样为VS3640AE。
