近日，充电头网对倍思双A口数显车充这款产品做了拆解，我们可以清楚地看到，整套方案设计精简小巧，PCBA板相当简洁、美观。我们也能够看到该款车充内置CX8576降压转换器，可用于双A口降压输出，配套用于双A口充电协议识别的CX2901A，控制输出电压。数显也是采用CX2811。

倍思双A口数显车充采用CX8576+CX2901A+CX2811

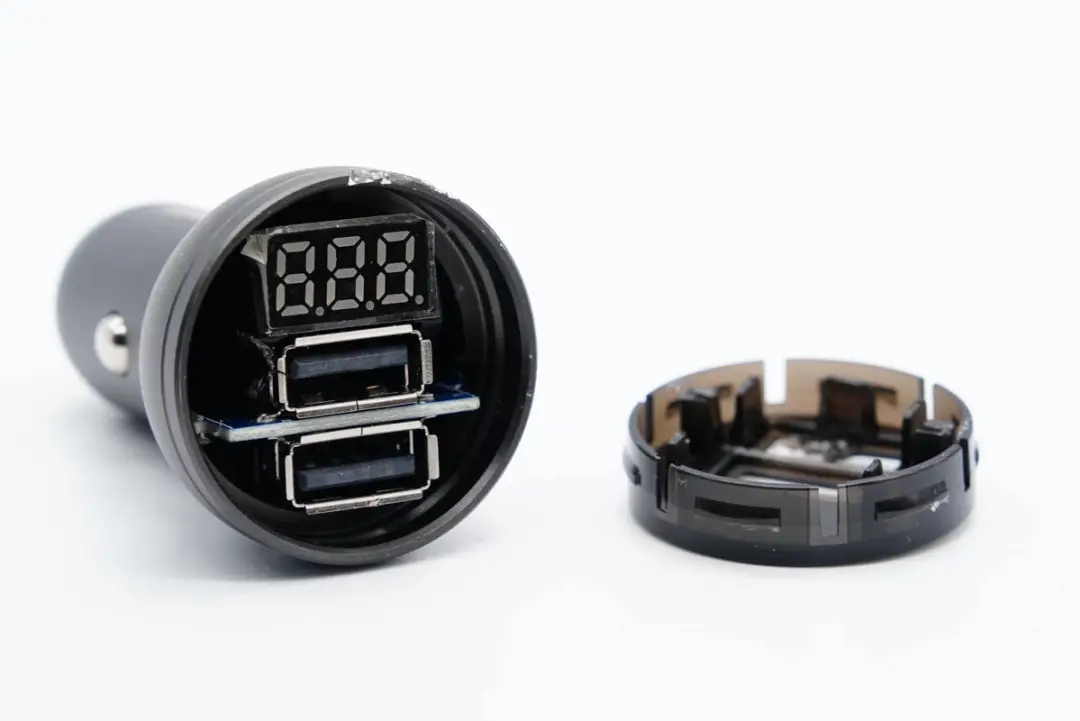

两个USB-A口均支持5V2.4A输出，可分别拿来给手机和行车记录仪供电

DC输入：12-24V

USB1输出：5V2.4A

USB2输出：5V2.4A

产品已通过了CE、FCC和RoHS认证

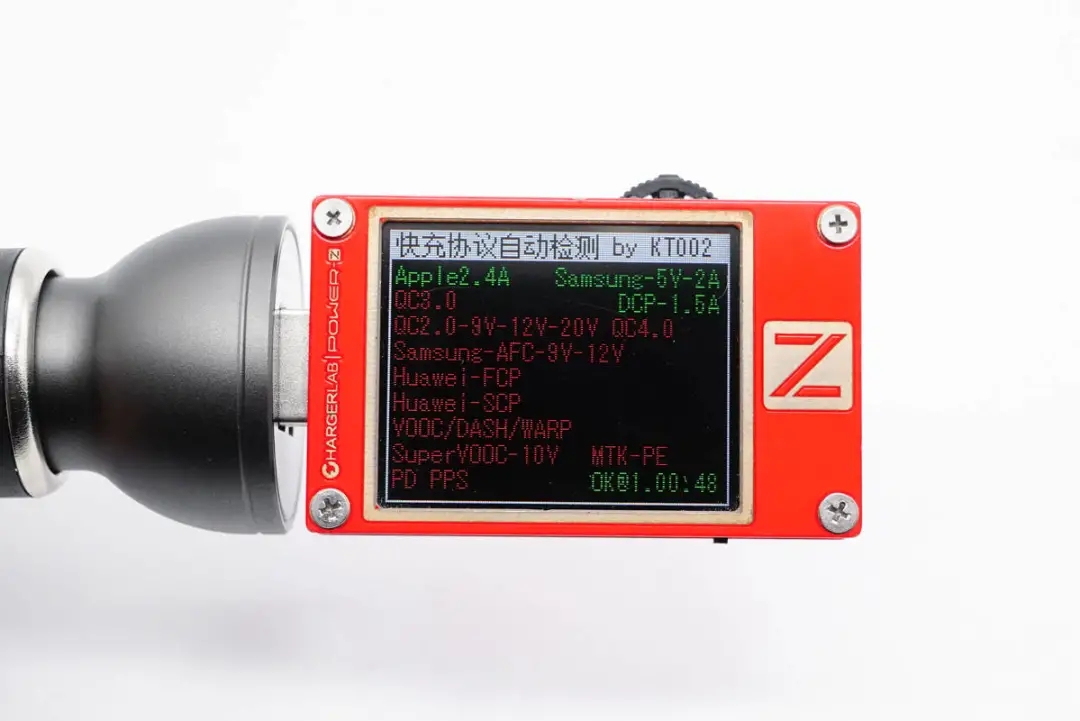

使用ChargerLAB POWER-Z KT002测得USB-A1口支持Apple 2.4A、Samsung 5V2A和DCP协议。

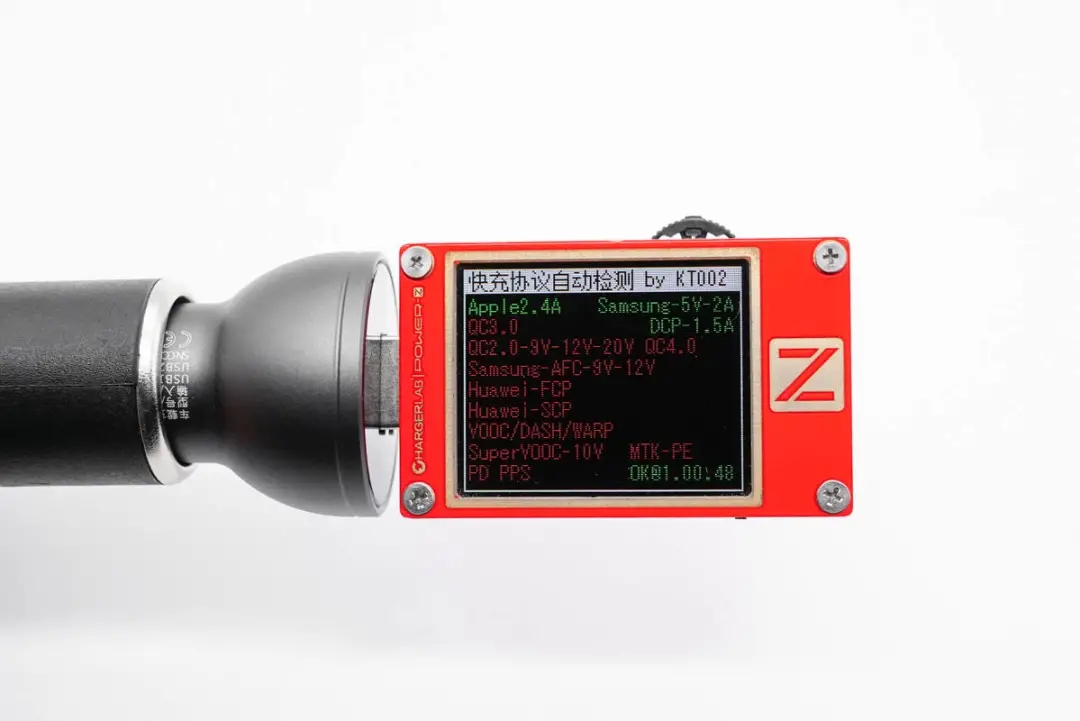

USB-A2口同样仅支持Apple 2.4A、Samsung 5V2A和DCP协议。

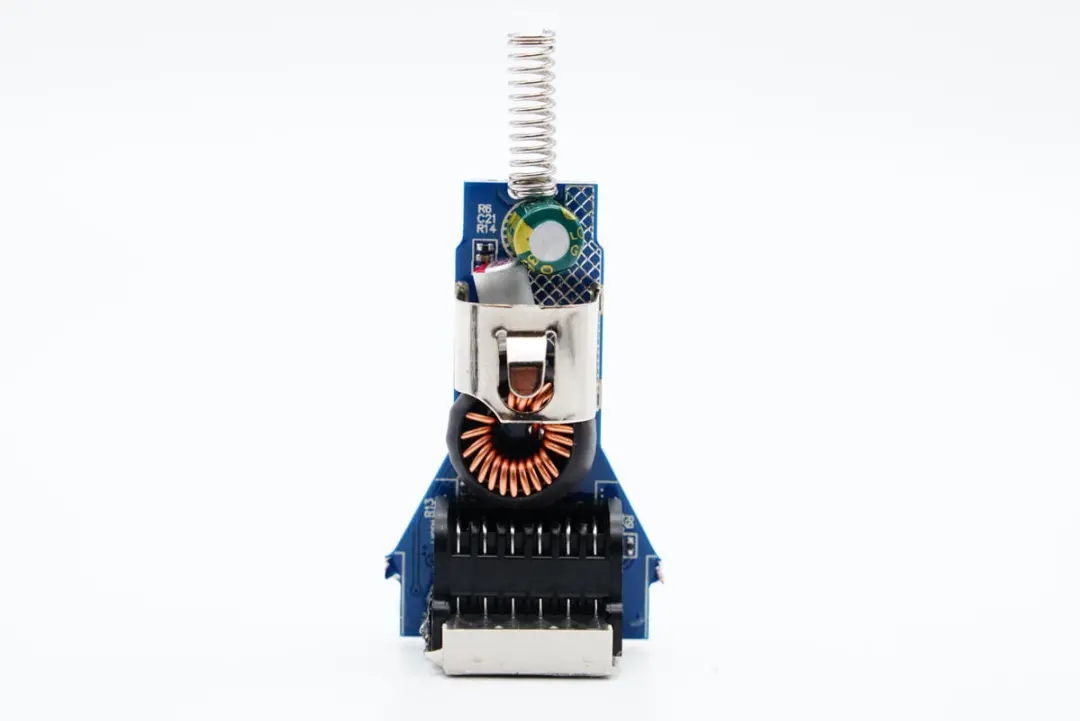

设有降压IC、MCU和双口USB识别芯片

输入降压转换器采用CX8576，这是一款输入耐压30V，并且能够实现精确恒压以及双路恒流的降压型DC-DC转换器。CX8576内置10mΩ High-side N MOS以及10mΩ Low-side NMOS，可支持 4.8A持续输出电流输出电压可调，最大可支持95%占空比。

CX8576通过COMP/EN 引脚逻辑电平拉低来实现外部关断功能，并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率，且外围设计灵活，是一款应用极简，性能卓越，稳定可靠的恒压恒流降压型DC-DC转换器。

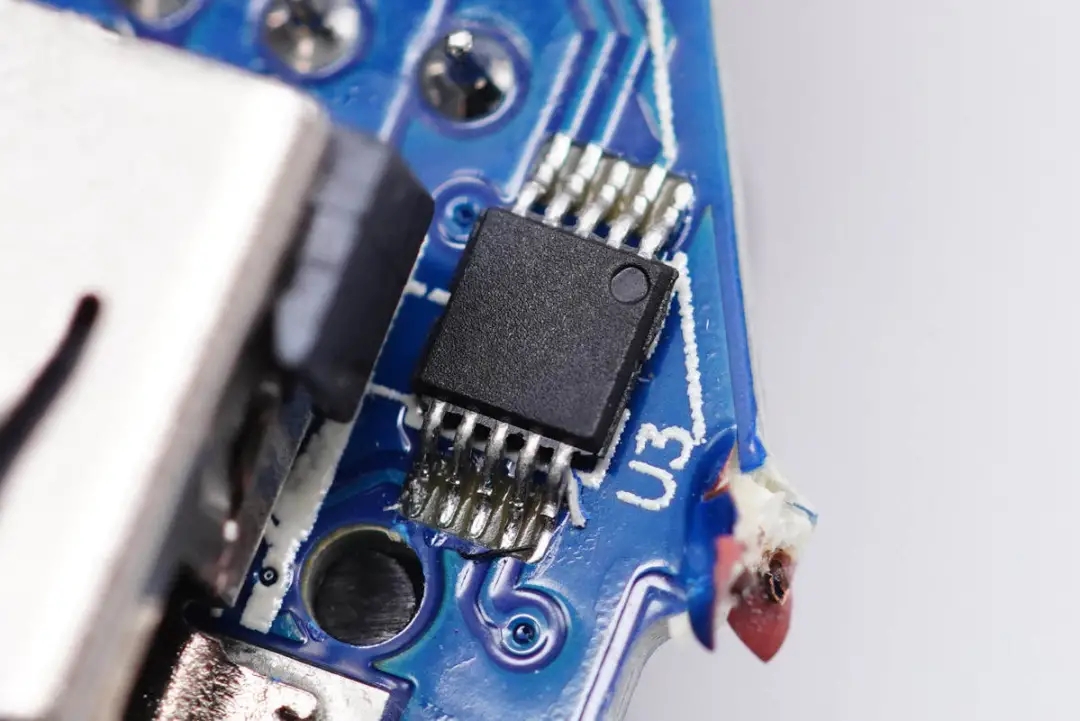

无丝印芯片实际是乐鱼体育CX2811数显单片机，用于驱动LED显示屏。

乐鱼体育CX2901A双路自动识别IC。这是一款USB充电协议端口控制IC，可自动识别充电设备类型，并通过对应的USB充电协议与设备握手，使之获得最大充电电流，在保护充电设备的前提下节省充电时间。
