近期，羽博推出一款20W迷你PD快充充电器，该款充电器配备1A1C接口，分别支持20W PD快充和18W QC快充，可同时给两台设备充电。

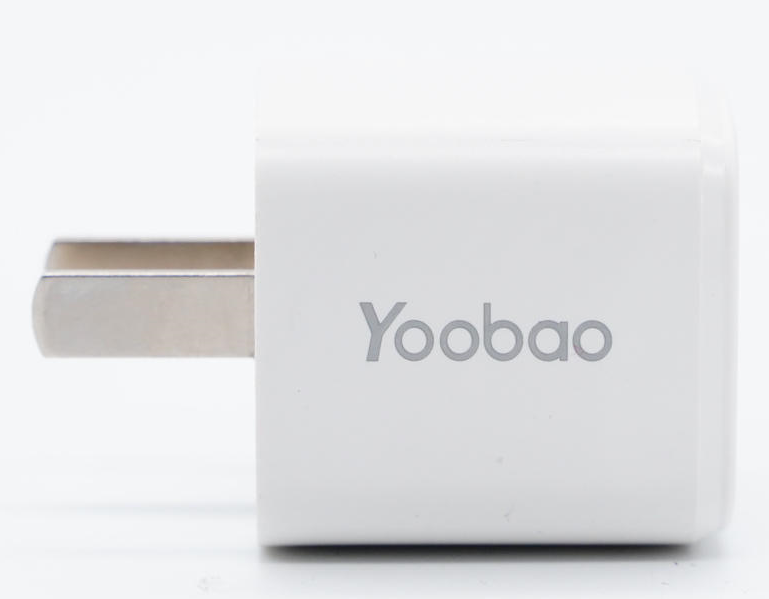

先附上羽博20W充电器外观

输入：100-240V~50/60HZ 0.6A

USB-C输出：5V3A、9V2.25A、12V1.67A

USB-A输出：5V3A、9V2A、12V1.5A

总输出：5V3A

制造商：深圳市睿元实业有限公司

监制商：深圳市锐讯天成有限公司

产品已经通过了CCC认证。

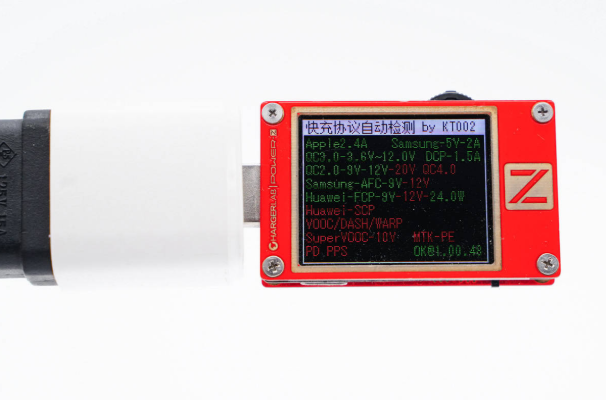

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

另外使用KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。

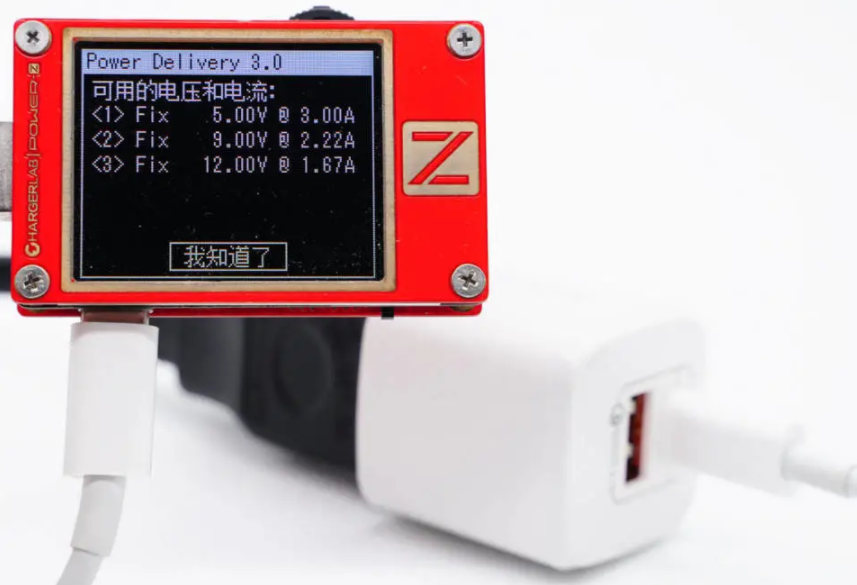

此外PDO报文显示C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

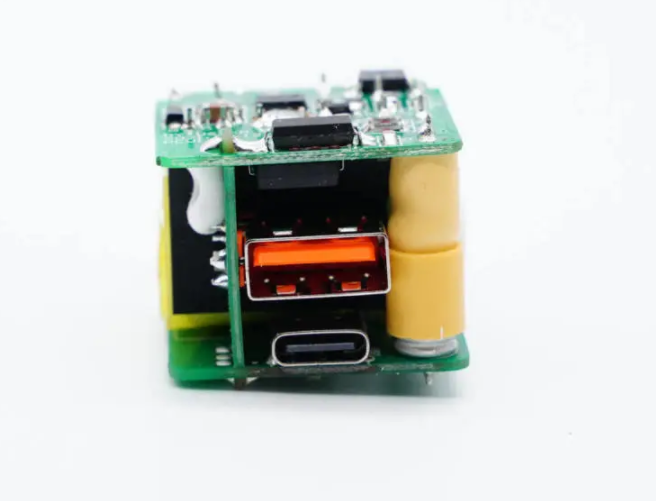

羽博20W充电器拆解：

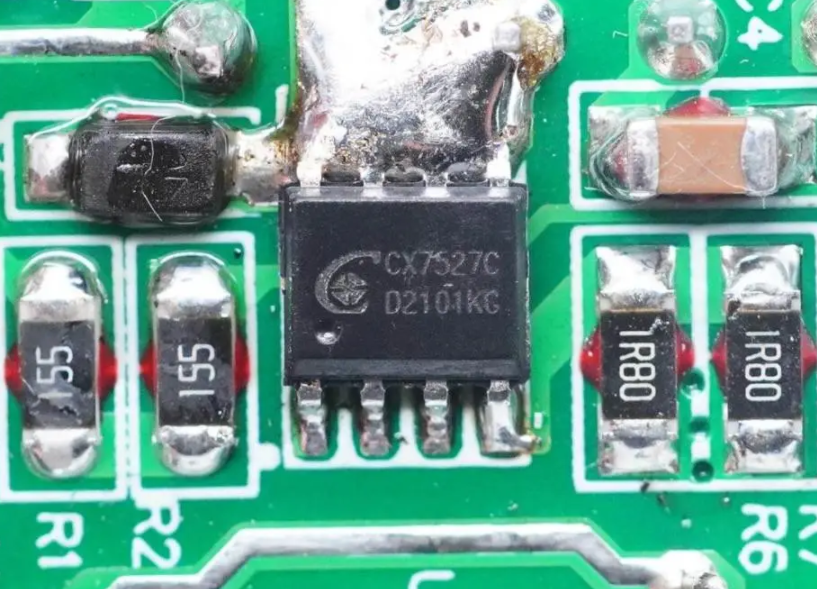

从DEMO板上可以看到该款充电器主控电源采用乐鱼体育CX7527C，关于CX7527C规格书资料下载可点击CX7527C型号关键词进行资料查阅与获取。

乐鱼体育APPCX7527C是一颗高性能多模式PWM反激式控制器。该产品方便用户以较少的外围元器、较低的系统成本设计出高性能的交直流转换开关电源。其提供了极为全面和性能优异的智能化保护功能，包括逐周期过流保护、过载保护、软启动、芯片过温保护、VDD欠压/过压锁定保护功能。

芯片具有自动识别负载大小，自动调整工作模式的功能。在满载或重载条件下，芯片工作在固定65KHz频率。当负载减轻，芯片工作频率降低，有效降低开关损耗。当负载处于极轻载或空载条件时，芯片处于间隔模式。

乐鱼体育CX7527C内置智能抖频技术，降低系统在降频模式所产生的电磁干扰和输出纹波。独特的工作模式使得音频能量最小化，无音频噪声。采用SOP-8封装，为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。

再看看输出端小板背面设有同步整流芯片、协议IC和输出VBUS开关管。

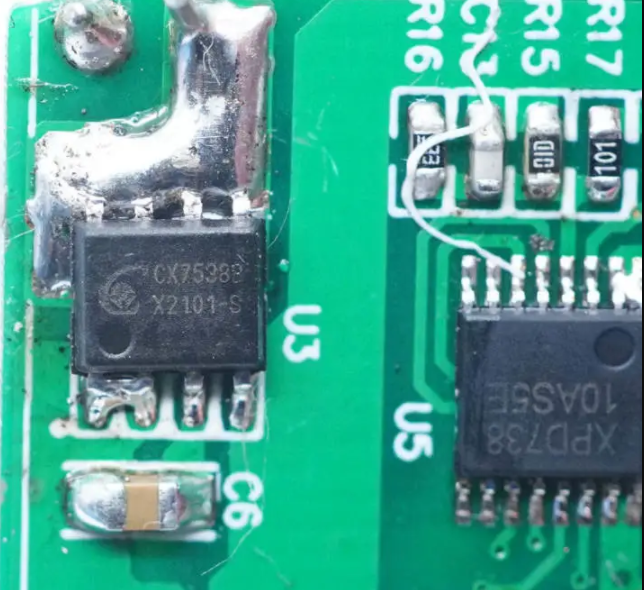

我们可以清楚地看到次级同步整流芯片同样采用乐鱼体育CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

乐鱼体育CX7538B 支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，11mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

其协议芯片采用云矽半导体XPD738，用于1C1A双口控制。XPD738通过了USB PD3.0认证（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议，很适合应用在1A1C双端口充电设备上，支持任意单口快充双口输出5V，在A口连接苹果充电线但未接入苹果手机时，C口仍然有快充。

输出VBUS开关管特写，丝印CWT3122AP，同样可以采用CX3419来取代。

羽博这款20W PD迷你充电器采用方块造型设计，风格简约。输入端采用固定式插脚，输出端配备1A1C双输出接口，支持QC、AFC、FCP、PD快充协议，两类接口可以适配各类新旧设备，USB-C口还支持20W PD快充，满足iPhone 12全速快充需求。

采用乐鱼体育CX7527C+CX7538B高集成快充方案，方案高度集成可有效简化电路，开发设计变得更加简单。双口输出采用云矽半导体XPD738协议芯片控制，支持输出功率智能分配；同时云矽半导体芯片在供货方面保证货源充足，可以保证客户的产品持续供应市场需求。
