市场高性价比30W双口A+C快充方案来袭！CX7530C+CX7538D现货供应，欢迎充电器工厂垂询索样！

全民快充时代已到来，迷你PD快充从20W延伸到25W再到30W、45W、65W，这是消费者对充电功率的追求，也是充电器功率密度及性能在不断提升的体现。近日，乐鱼体育APP推出了一款30W迷你PD快充参考方案，30W功率既能充手机，还可以给笔记本充电，使用场景愈加扩展。

该方案使用全集成方案开发，可降低适配器开发难度，节省元件成本，并加快产品量产。乐鱼体育是国内为数不多的可提供全集成方案的芯片设计公司，10+年专注电源芯片研发，致力于为客户提供更加完善高效的电源管理解决方案。

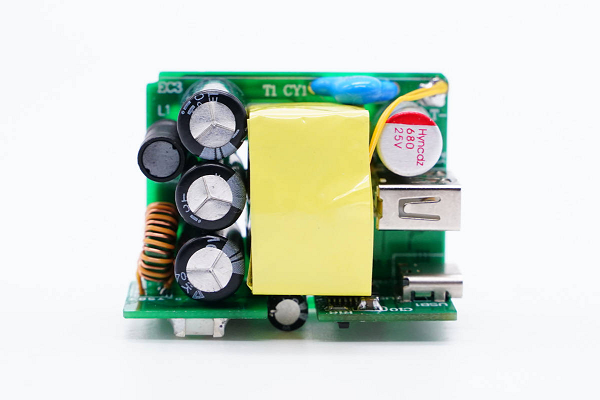

乐鱼体育30W双口快充采用三段式设计，高压侧低压侧元件分明，中间是变压器分隔。

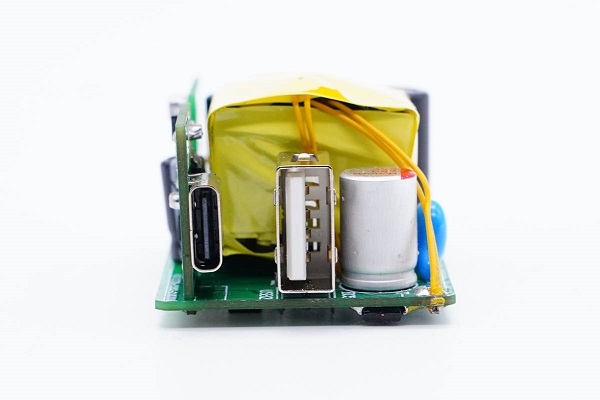

另外一侧焊接小板，高压侧小板用于输入滤波和整流，低压侧小板用于协议控制和USB-C输出。

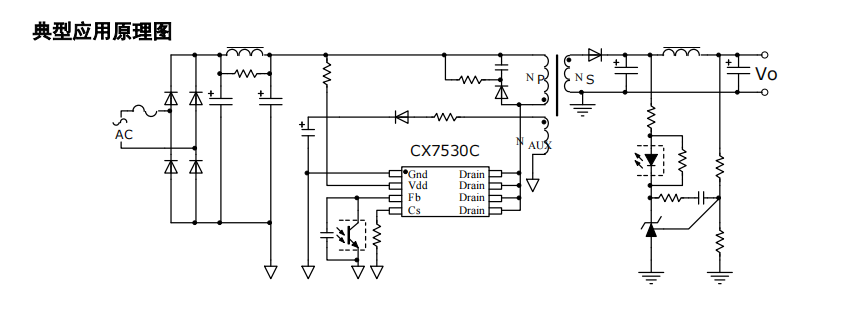

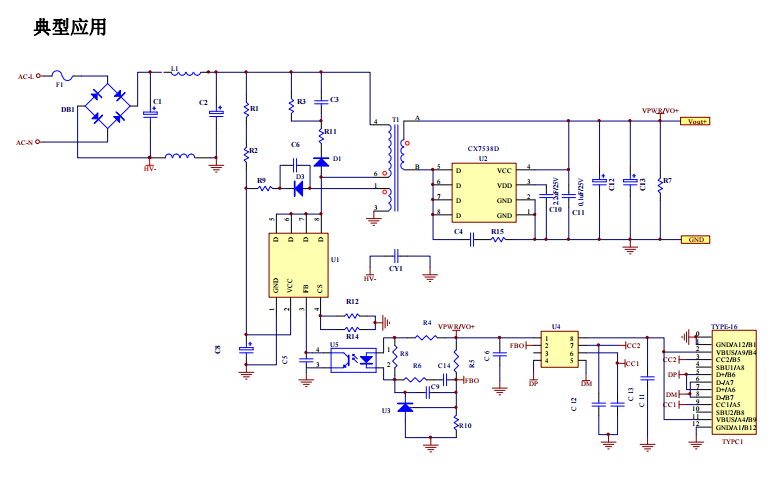

该方案主控电源芯片采用CX7530C,同步整流芯片采用CX7538D，加之A+C双口协议XPD737,CX7530C内部集成650V开关管和控制器，CX7538D内部集成同步整流控制器和同步整流管。XPD737负责双口协议，实现单口快充，双口5V的输出。CX7530C+CX7538D两颗芯片的集成度非常高，外围元件很少，充电器的电路非常精简。

CX7530C支持极为全面和性能优秀的智能化保护功能，包括逐周期过流保护，过载保护，软启动，芯片过热保护，供电欠压过压保护功能，芯片无音频噪音运行。采用SOP8封装，适用于PD快充适配器和智能小家电等小功率高可靠性开关电源。

次级采用内部集成同步整流管的多模式同步整流器CX7538D，其内部集成100V耐压，导阻10mΩ的高性能同步整流管，支持CCM/QR/DCM工作模式，最高支持200KHz工作频率，静态电流低，相比传统肖特基整流方式可提高2-6%效率，支持3A输出电流。CX7538D漏极大面积露铜加锡，辅助散热。

CX7538D支持5V3A、9V3A、12V3A、15V3A、20V3A输出，外围元件非常精简，电压支持范围宽，适用于60W以下的适配器应用，轻松满足6级能效要求。

这款30W双口迷你PD快充方案，兼顾了三星和苹果品牌手机快充需求，还照顾到苹果笔记本充电需求，可谓一“头”多用，适用于更多使用场景。

CX7530C内部集成650V0.65Ω超级硅开关管，在30W输出时仍有余量，有效降低适配器温升。CX7538D同步整流器内部集成100V10mΩ高性能同步整流管，满足3.3-20V输出。两款芯片均采用高集成设计，外围精简、设计灵活，满足小体积创造大能量的要求。

目前，乐鱼体育高集成PD套片方案（20W、25W、27W、30W）已向多家品牌批量供货。乐鱼体育33W PD集成方案已实现批量试产，如需了解更多快充方案，可与乐鱼体育官方接洽。
