这是一款基于CX7536BA+CX7538D设计的30W单C口PD快充，该方案由电源主控芯片CX7536BA及同步整流CX7538D和协议芯片CX2919C组成了极具市场竞争优势的一款30W单C口快充解决方案，该方案外围精简、性能稳定、高效率、低温升且易过认证。

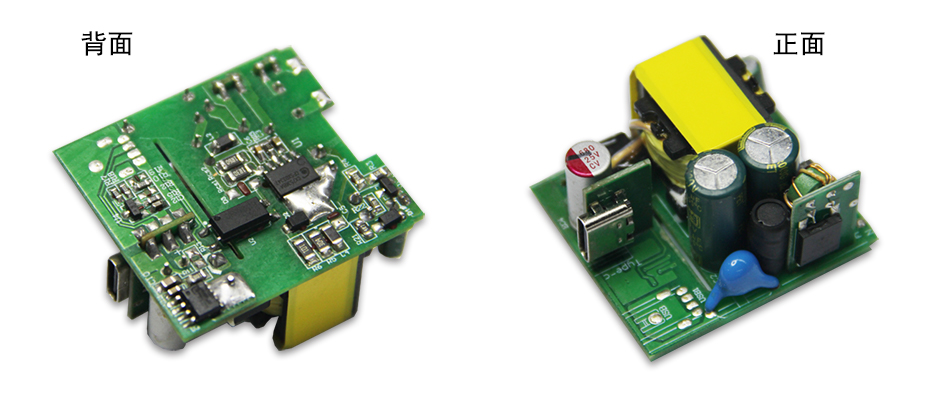

30W单C口快充全套PD方案参考设计模块展示：

一、乐鱼体育30W单C方案主要特性：

1 、 输入电压范围 90VAC~264VAC

2 、 输入待机功耗低于 65mW @230VAC

3 、 输出 C 口 (5VDC/3.0A 、9VDC/3A 、12VDC/2.5A 、20VDC/1.5A)

4 、 输出总功率为 30W

5 、 输出 C 口纹波 140mV

6 、 具有输出过流保护、短路保护、过温保护等功能

7 、 符合“DOE&COC”6 级能效标准

8 、 通过 EN55022 ClassB 的 EMI 测试标准

9 、通过 EFT 、Surge 4KV 测试标准

30W单C口快充方案开关电源主控芯片采用CX7536BA，这是一颗电流模式 PWM 控制芯片，内置高压功率 MOSFET，应用于功率在36W以下的方案。

在 PWM 模式下工作于固定开关频率，这个频率是由内部精确设定。在空载或者轻载时，工作频率由芯片内部调整。芯片可以工作在绿色模式，以此来减小轻载时的损耗，提高整机的工作效率。

同步整流采用CX7538D,这是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中，轻松满足6级能效， 是理想的超低导通压降整流器件的解决方案。并且支持 CCM / QR / DCM 等开关电源工作模式应用，其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降低了整流器件的温度。

CX7538D芯片内置耐压100V的 NMOSFET 同步整流开关，且具有极低的内阻，典型 RdsON 低至 10mΩ,可提供系统高达 3A 的应用输出；IC通过检测集成 MOSFET 的源漏电压来决定其开关状态，能够兼容连续模式、非连续和准谐振工作模式的 反激转换器。

这款30W单C口快充方案Type-C单口设计，支持最大30W输出，整套高效率低成本CX7536BA+CX7538D电源方案搭配PD认证协议芯片CX2919C，可为苹果全系列设备提供最大30W充电功率。输出支持5VDC/3A 、9VDC/3A 、12VDC/2.5A 、20VDC/1.5A四个档位，具有输出过流保护、短路保护、过温保护等全面保护功能。是市面上不可多得的一款超高性价比30W单C口PD快充方案。如感兴趣可找原厂获取整套方案开发Datasheet.
