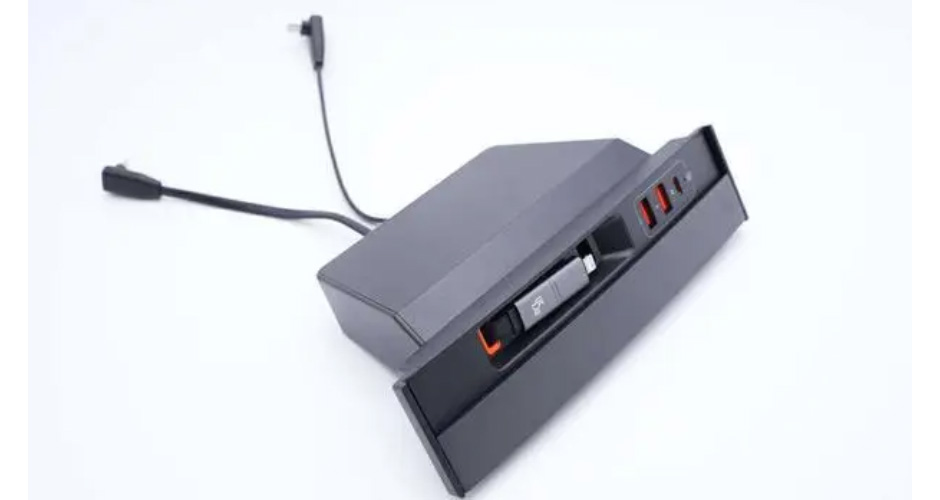

倍思这款扩展坞将原车的两个USB-C接口扩展成为2C2A输出，其中一个USB-C接口支持45W功率输出。该款扩展坞便于为笔记本电脑充电，使用非常方便，且还配有一个USB-C转Lightning转换头，亦便于苹果手机快充使用。

  两个USB-A口支持12W充电，还有一个USB-C口支持30W充电，支持数据传输，方便扩展使用。

  型号：BS-TS002

  Type-C1输入：9V3A

  Type-C2输入：9V3A

  Type-C 拉伸线 输出：5V3A、9V3A、12V3A、15V3A、20V2.25A 45W MAX

  Type-C 输出：5V3A、9V2.22A、12V1.67A

  USB-A1输出：5V2.4A

  USB-A2输出：5V2.4A

  USB-A1+USB-A2：12W

  拉伸线+Type-C+USB-A1/USB-A2/USB-A1+USB-A2：20W+20W+12W

  制造商：深圳市倍思科技有限公司

  产品通过了CE、FCC、UKCA认证

  使用ChargerLAB POWER-Z KM003C测得拉伸线输出支持FCP、SCP、AFC、QC3.0、PD3.0、DCP、SAM 2A、Apple 2.4A充电协议。

  PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位。

  测得机身上USB-C接口支持PD3.0、DCP、SAM 2A、Apple 2.4A充电协议。

  PDO报文显示这个USB-C接口具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

  另外测得USB-A口支持DCP、SAM 2A、Apple 2.4A充电协议。

  测得另一个USB-A口兼容协议相同。

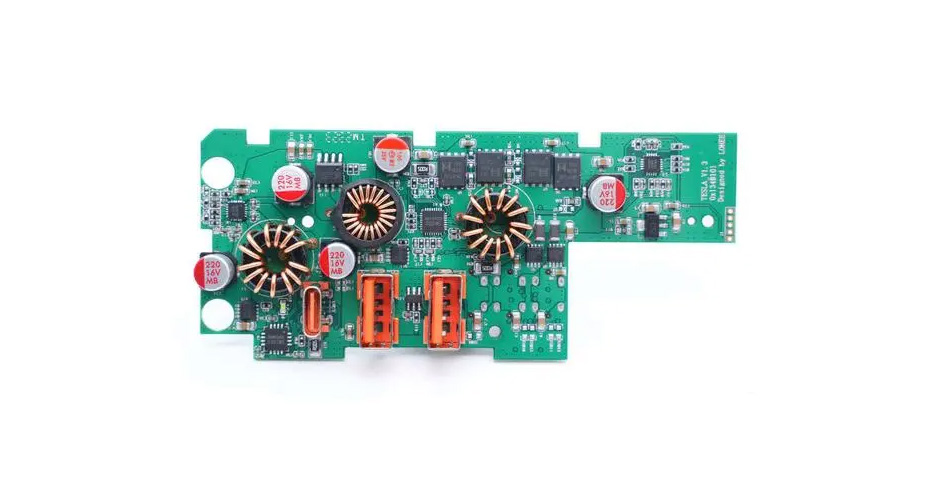

  PCBA模块正面焊接两路同步升降压电路，用于两个USB-C接口输出，还焊接一路降压电路，用于两个USB-A输出，还焊接三颗磁环电感和对应的滤波电容。

  PCBA模块背面焊接三个USB-C母座，两颗快充取电芯片和一颗协议芯片。

  用于内部连接的三个USB-C母座特写，橙色胶芯，过孔焊接固定。

  两颗PD取电芯片采用HUSB238，分别对应两个USB-C输入，HUSB238是一款高度集成的USB PD受电端芯片（PD Sink，也叫PD诱骗芯片）。传输的额定功率可达100W。它兼容PD3.0 V1.3和Type-C V1.4。它还可以支持BC1.2 DCP、CDP和SDP和Apple 5V2.4A充电协议。可使用通用的PD适配器代替传统DC电源。

  两颗丝印3419的PMOS管用于供电控制。

  用于USB-C伸缩线，45W输出的同步升降压控制器采用SW3203。是一颗高效率的同步 4 管升降压 DCDC 控制器，支持最大 6.85A 输出电流，可以提供最大120W 的功率输出，集成 2 路输出检测及 3 路 NMOS 驱动，配合协议芯片即可组成一个简洁完整的大功率快充充电方案。

  SW3203采用QFN-24 4x4mm封装，内置I2C接口，支持输入过压保护、输出过压保护、输出过流保护、输出短路保护、电感峰值限流保护、过温保护。可应用在车充、适配器、扩展坞、USB插座、工业设备、电子烟等领域。

用于同步升降压的四颗MOS管来自杰力科技，型号EMB04N03HR，NMOS，耐压30V，导阻4mΩ，采用EDFN5*6封装。

  USB-C伸缩线使用的协议芯片是SW2303高集成的多协议快充解决方案，支持USB-C和USB-A口应用，支持PD、QC、FCP、高低压 SCP、AFC、SFCP以及PE等主流快充协议，支持光耦反馈和 FB 反馈两种工作模式。SW2303集成了 CV/CC控制环路，Type-C 接口逻辑，快充协议控制器，以及多种安全保护功能。配合 AC-DC 或 DC-DC 以及少量的外围元器件，即可组成完整的高性能的Type-C 口/Type-A 口快速充电解决方案。

  用于USB-C接口的同步升降压转换器采用SC8723，是一款高效同步 3.5A 降压升压变换器，带四个集成MOSFET。无论输出电压高、低或等于输入电压，都能提供高效的电源效率和稳定的电压调节。

  SC8723支持非常宽的输入和输出电压范围。输入电压范围能够达到 2.7V 至 22V，输出电压范围能够达到 3V 至 22V，并且支持最高 3.5A 的输出电流。SC8723 采用平均电流模式控制。输出电压由 FB 引脚上的电阻来调节。芯片工作模式(PSM /FPWM)和开关频率均可通过外部设置进行调整。

  SC8723采用22pin 3x3 QFN 封装，主要应用于Type-C 拓展坞，具有快充功能的移动电源，无线充，墙上适配器，工业电源等。

  协议芯片SW2303与USB-C伸缩线使用的一样。

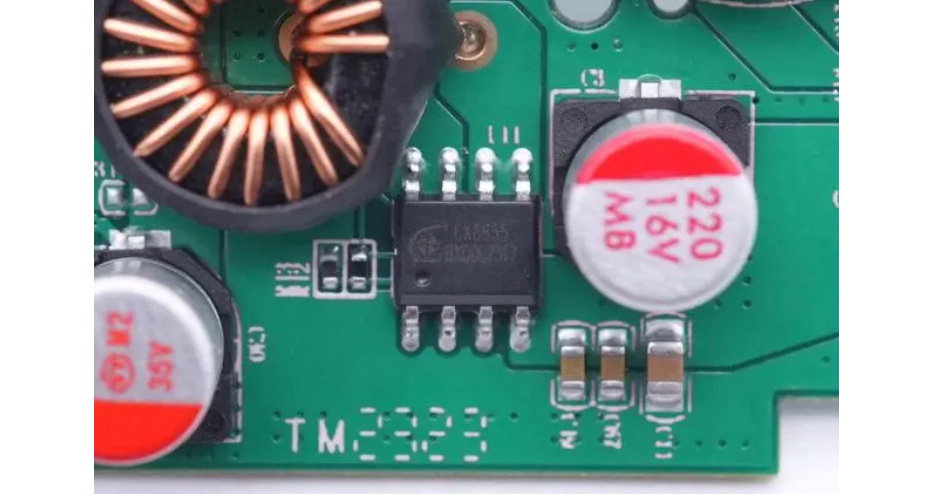

  用于两个USB-A口的降压转换器来自乐鱼体育，型号CX8855，是一颗输入耐压达32V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器。内置30mΩ High-side PMOS以及20mΩ Low-side NMOS，可支持3.4A持续输出电流输出电压可调，最大可支持100%占空比。

  这款扩展坞USB-A口采用乐鱼体育CX8855降压转换器供电，该款扩展坞功能全面，为用户带来了很好的使用体验。
