下面为大家带来一款基于CX7503BCD的12V2A适配器方案，在BOM精简至20来颗元器件的情况下，方案依然可满足CoC V5 Tier 2能效要求且安规、EMC余量充足，实乃应对12V2A,24W适配器激烈竞争中的又一黑马。提供Demo的图纸、BOM、变压器设计、测试数据、应用要点等方案开发资料！

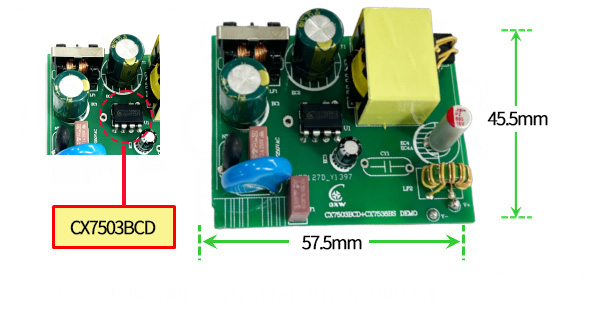

样机展示：

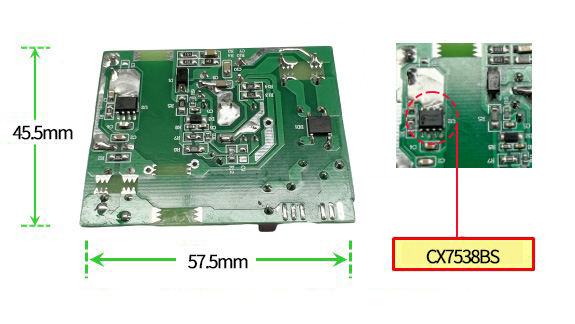

  整套方案由CX7503BCD（电源主控）+CX7538BS（同步整流IC）构成。

  概述 ：

  CX7503BXD是一款内置高压功率MOS 管的高性能准谐振式高精度恒压和恒流输出性能的原边电源芯片，该产品以较少的外围元器件、较低的系统成本设计出高性能的交直流转换开关电源。

  CX7503BXD提供了极为全面和性能优异的智能化保护功能，包括逐周期过流保护、软启动、芯片过温保护、输出过压保护功能、VDD 欠压锁定保护功能、VDD 过压锁定保护功能。

  CX7503BXD提供提供精确的恒压，恒流（CV/CC）输出，无需光耦和二次侧控制电路以及环路补偿电路，同时保持良好的稳定性，具有良好的输出电压调节能力和较高的平均效率，以及小于 75mW的待机功耗。

  CX7503BXD内置输出线损补偿功能，线损补偿可通过调节 Fb 分压电阻阻值来调节。芯片独特的 PWM/PFM 工作模式使得音频能量最小化，全负载内无音频噪声。

  CX7503BXD产品采用 DIP7封装，为超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台，满足六级能效Level6和欧洲节能标准 Eur2.0 的应用。

  特点 ：

内置高压MOSFET功率开关管

高效率准谐振工作模式多模式原边控制方式

使用原边反馈控制，可省去光耦与TL431

优化的动态响应

待机功耗 <75mW

±5% 恒流、恒压精度

可调式线损补偿

内置线路电压和初级绕组电感补偿

内置自适应电流峰值调节

输出短路负载保护

工作无异音

上电软启动

内置前沿消隐（LEB）功能

逐周期限流保护（OCP）

输出二级管短路保护

欠压保护（UVLO）、过压保护

应用：

充电器

PDA、数码相机、摄像机电源适配器

机顶盒电源

开放框架式开关电源

个人电脑辅助电源

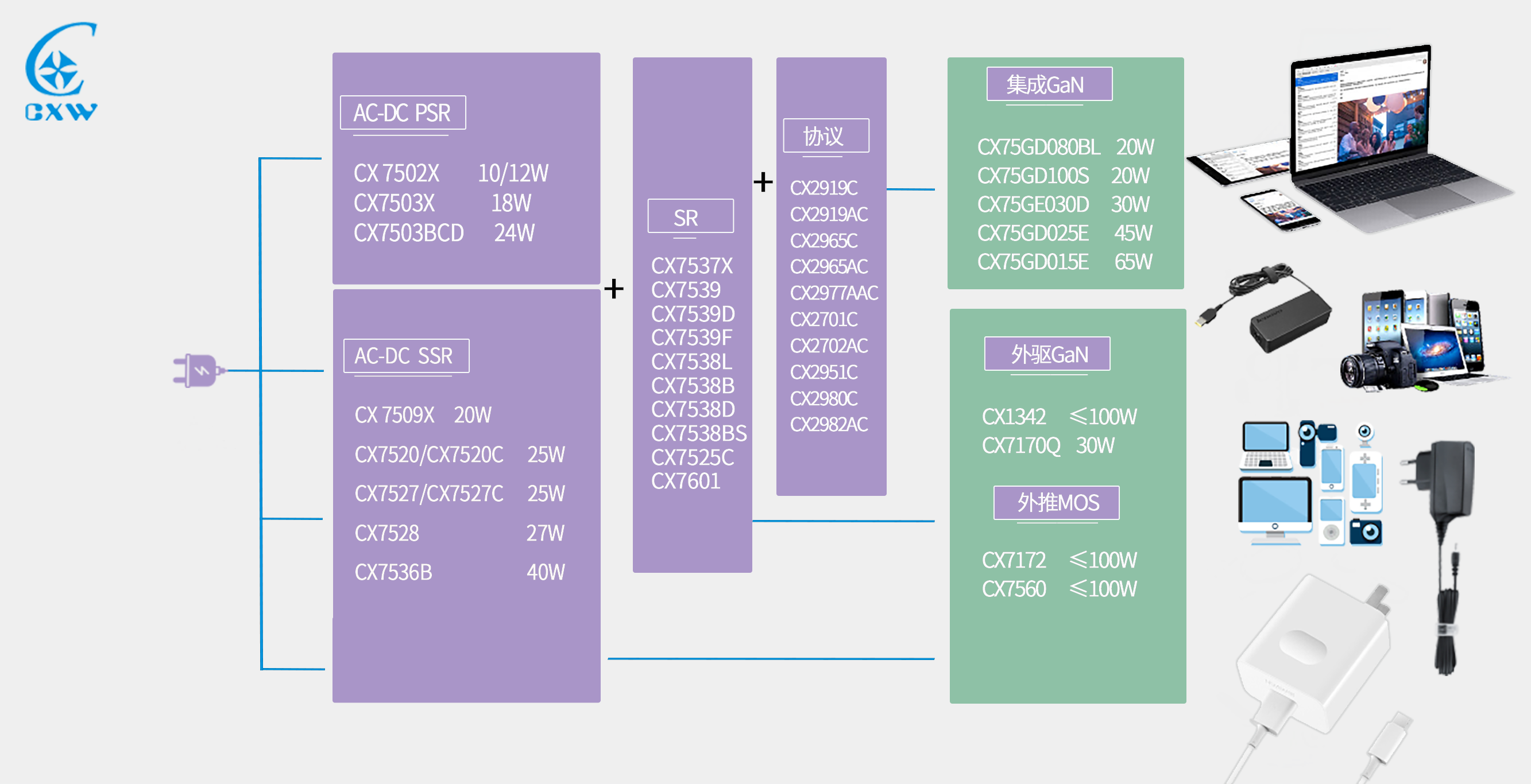

  针对快充电源市场的应用，乐鱼体育目前主推的有数十款电源芯片产品，其中包含了PWM主控芯片和同步整流芯片（常规款/GaN集成款），可为100W以内的快充产品提供完整的AC-DC电源解决方案。

  CX7503BCD 12V2A高度集成，超精简电源适配器方案，内置MOS，元件少，有效降低成本，满足不同客户需求。乐鱼体育APP凭借着多年在电源IC设计上的深厚积累，开发出许多相对应的产品，推出多款低成本高集成的电源方案，获市场高度认可。
