拓峰时代100W 1A1C双口车充具备USB-A和USB-C接口。USB-C接口支持65W快充，USB-A接口支持35W快充，总输出功率为100W。其中USB-C口内置了升降压电路，支持20V输出，12V电瓶的汽车，也能使用这款车充对笔记本电脑进行充电，更加实用。

输入：DC12-24V

USB-C输出：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A输出：5V3A、9V2A、12V2.92A

总输出：100W

CX8838B应用于拓峰时代100W 1A1C快充车充典型方案应用

拓峰时代100W 1A1C双口车充内部使用CX8838B同步四开关升降压控制器，支持Z高32V宽输入电压，满足车充宽电压应用，持续负载电流可达20A，能够在输入高于或低于输出电压时稳定调节输出电压，以支持多种升降压应用场合，为大功率Type-C PD车载充电器提供Z优解决方案。

CX8838B控制器在降压、升降压和升压运行模式下采用恒定的时间控制，以实现卓越的负载和电压调整。可编程开关频率，可以设置开关频率为150kHz、300kHz、600kHz或1.2MHz。

该芯片还具有可编程软启动功能，并提供各种保护功能，包括逐周期限流、输入欠压闭锁（UVLO）、输出过压保护（OVP）、输入过压保护、过温保护和输出短路保护。同时CX8838B控制器自带抖频功能提升EMI性能，易过EMC辐射认证，完美解决工程师整改EMC难问题。

CX8838B应用于拓峰时代100W 1A1C快充车充典型方案应用

模拟24V DC输入情况下，测得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC4+、Samsung 5V2A充电协议。

此外PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A一组PPS电压档位。

测得USB-A口支持FCP、SCP、AFC、QC3.0、Samsung 5V2A充电协议。另外测得14V DC输入情况下，两个接口输出表现也完全一样。

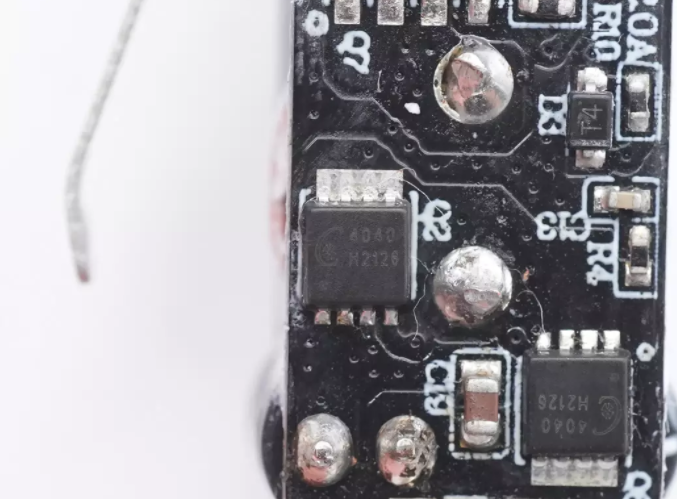

两颗升降压开关管采用CX4040，是一颗耐压40V的NMOS，导阻5.5mΩ，采用DFN3.3*3.3封装。

输出侧两颗MOS管均是一颗耐压40V的NMOS，导阻4.3mΩ，采用PPAK5*6封装。

充电器内置的协议芯片是一款高集成度的 Type-C 口/Type-A 口快充协议芯片，支持 PD、QC、FCP、高低压 SCP、AFC、SFCP以及PE等主流快充协议，支持光耦反馈和 FB 反馈两种工作模式。该协议芯片集成了 CV/CC控制环路，Type-C 接口逻辑，快充协议控制器，以及多种安全保护功能。配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的Type-C 口/Type-A 口快速充电解决方案。

输出VBUS开关管是一颗耐压30V的PMOS，导阻为8.5mΩ。

USB-A接口小板背面一览，焊接一颗同步降压芯片，电流检测电阻和保险丝，元件非常精简。

USB-A口的降压芯片采用了内置协议功能的同步降压转换器。芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。

拓峰时代这款车充支持100W总输出功率，其中USB-C口支持65W充电，USB-A口支持35W充电。USB-C口采用升降压电压转换，支持20V输出，并支持3.3-11V 5A PPS快充输出，支持笔记本电脑充电，同时对安卓手机快充的兼容性也很好，满足日常使用需求。

这款车充内部为两路独立电路，USB-C接口采用升降压电路，USB-A接口采用降压电路。USB-C接口采用协议芯片搭配CX8838B升降压控制器，USB-A接口采用同步降压芯片，协议支持全面。
