爱国者/aigo 2A1C 18W智能快充插座采用CX7509C+CX7538B高集成支持20W的PD快充方案。

  爱国者/aigo延长线插座，一款在常规插排上同时配备了USB快充模块的快充插座，同时可为6台设备供电（该款插座配有总开关、三个3+2新国标插口以及三个USB接口）。是当下插座界极具高评价的一款智能型插座。其开关电源采用CX7509C+CX7538B高性价比、高集成方案，初次级控制器均内置MOS管，不论对产品设计、加速上市还是成本预算，相对传统方案来说都会更有优势。

  爱国者/aigo一款USB快充延长线插座，这款产品配备了3个3+2插孔和2A1C三个USB接口，每个USB接口都支持18W快充，可满足新旧款手机日常快充需求。

  参数特写：

  型号：AC0331

  技术参数：2500W MAX，10A MAX，250V~

  USB模块输入：110-240V~50/60Hz 0.5A

  USB-C单口输出：5V3A、9V2A、12V1.5A

  USB1/2单口输出：5V3A、9V2A、12V1.5A

  USB多口输出：5V3.1A MAX

  USB模块总功率输出：18

  制造商：天津突破电气技术有限公司

  产品已经通过了CCC认证。

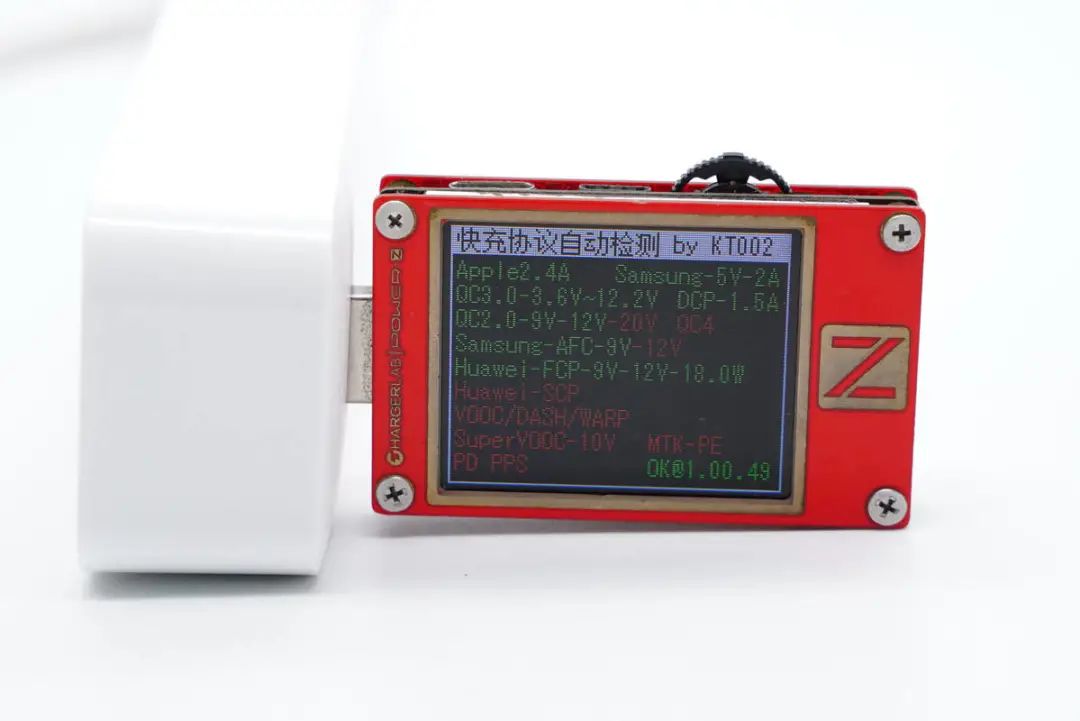

  使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

  另一个A口输出协议一模一样。

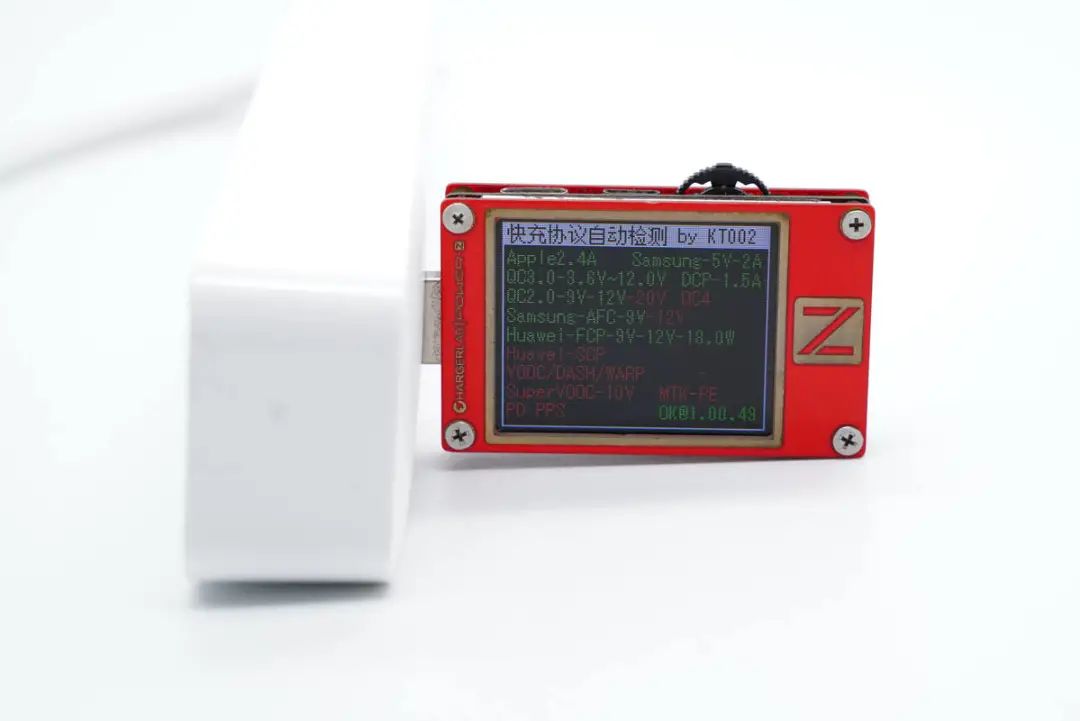

  另外测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、PD3.0快充协议。

此外接口还具备5V3A、9V2A、12V1.5A三组固定电压档位。

  通过对整个充电器进行观察后发现，其采用高频QR开关电源宽范围输出，两颗协议IC控制三口输出电压。

  开关电源主控芯片采用CX7509C，内部集成PWM控制器和650V NMOS，适用于密闭环境20W方案。CX7509C支持自动调整工作频率，降低损耗提高整机转换效率。CX7509C启动电路经过优化，可以减小待机功耗。

  同时采用抖频技术防止产生音频噪声，支持多种完善的保护，支持逐周期过流保护，过压保护，欠压保护，过热保护，还支持供电过压保护，最大程度上提高可靠性。

  该套方案主要应用在热门20W快充上，并被派凡20W PD快充小灯笼旅行充电器、第一卫20W快充小冰粒充电器、飞利浦新款迷你20W PD快充充电器、羽博20W 1A1C快充充电器等数十款产品采用。

  次级同步整流芯片采用CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

  CX7538B 支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，11mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

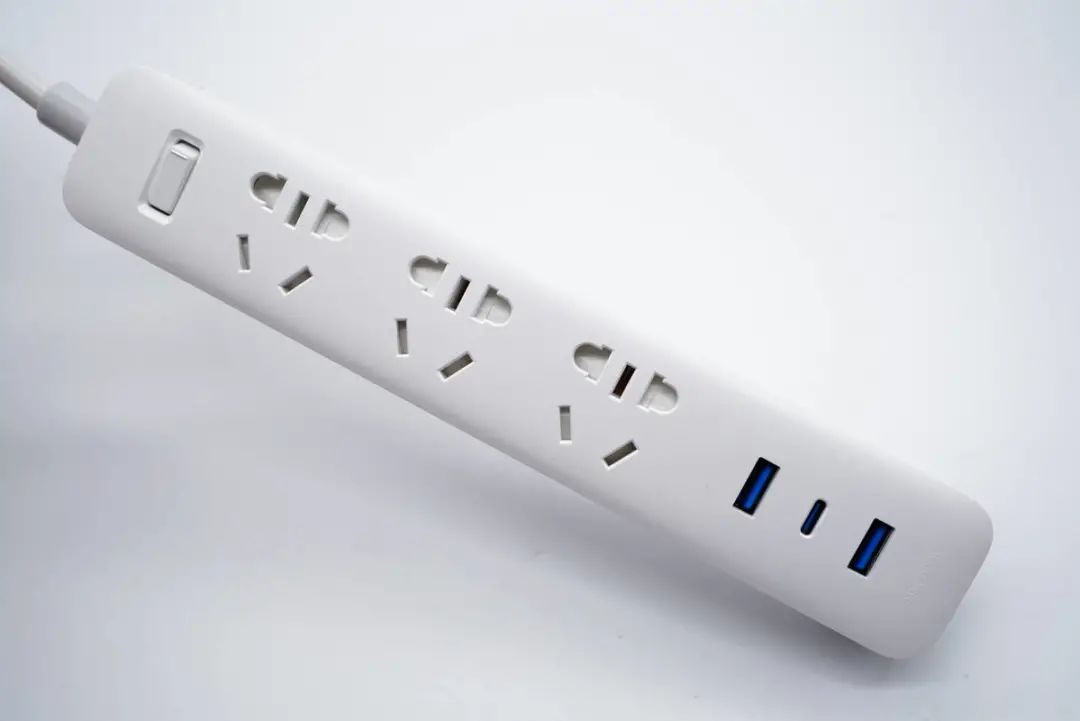

  爱国者/aigo延长线插线板机身配备了3个3+2新国标插孔和3个USB接口。最大承载功率2500W，满足大部分居家办公日常所需。三个USB接口支持最大18W快充输出，支持QC、AFC、PD等快充协议，兼容性不错。
