这是贝尔金/belkin的一款双USB-A口快充车充，产品整体造型圆润，且设计带有LED指示灯，两个A口均支持5V2.4A输出，总输出24W，可同时为两台设备充电，可盲插使用十分方便。下面我们将对贝尔金这款车充进行拆解，一起来看看其方案的稳定性与内部设计做工如何。

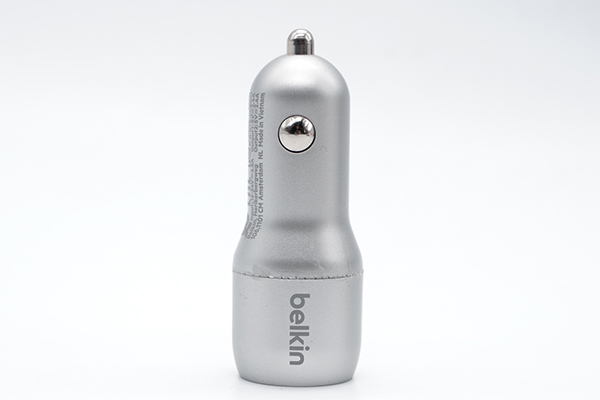

先给大家奉上贝尔金/belkin这款车充成品图

具体参数如下：

产品型号：CCB001

输入：12-24V/2.5A

USB1/2输出：5V2.4A

产品通过了FCC、CE、CP、EAC、KC认证

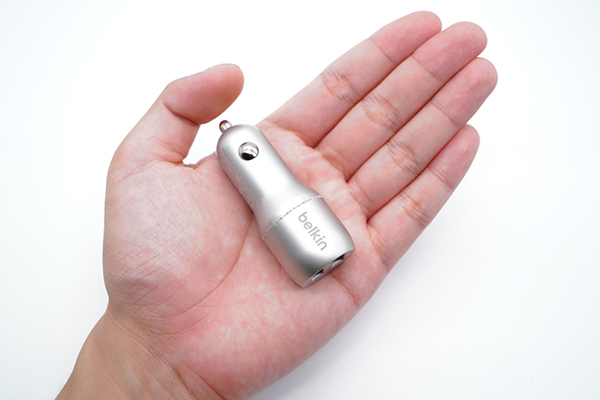

车充握在手上的直观感受：

CX8835典型方案应用，贝尔金双A口24W车充拆解

接通电源，指示灯亮淡蓝色光。

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A协议。

另一个A口也只支持Apple 2.4A协议

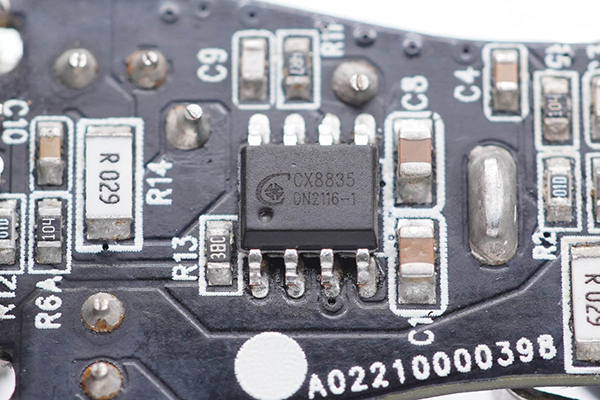

该款车充采用两路独立降压输出设计，两个A口的降压转换器均采用CX8835。这是一款输入耐压可达40V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器，其内置80mΩ High-side PMOS以及20mΩ Low-side NMOS，可支持3A持续输出电流，输出电压可调，最大可支持100%占空比。

此外CX8835具备高性能的负载响应以及输入电压响应能力，同时精确的恒压和恒流控制环路实现极小的负载调整率和线性调整率；无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能；这是一款应用极简，性能卓越，稳定可靠的恒压恒流降压型转换器。

另一路降压转换器也是使用CX8835

贝尔金/belkin这款车充内置两路独立的DC-DC降压输出电路，每路的降压转换IC均采用CX8835这颗料，这是一款应用极简，性能卓越，稳定可靠的恒压恒流降压型转换器。配备的电感打胶加固并外套热缩管保护，车充输出滤波采用固态电容，内部多处打胶加固，正极使用铜线直接连接降低电阻，做工非常讲究。
