近日，乐鱼体育APP推出了一款基于CX2006控制器的33W超MINI氮化镓充电器，可驱动氮化镓开关管，减小体积，提高功率密度，让充电器享受到氮化镓高频高效率带来的利好优势。

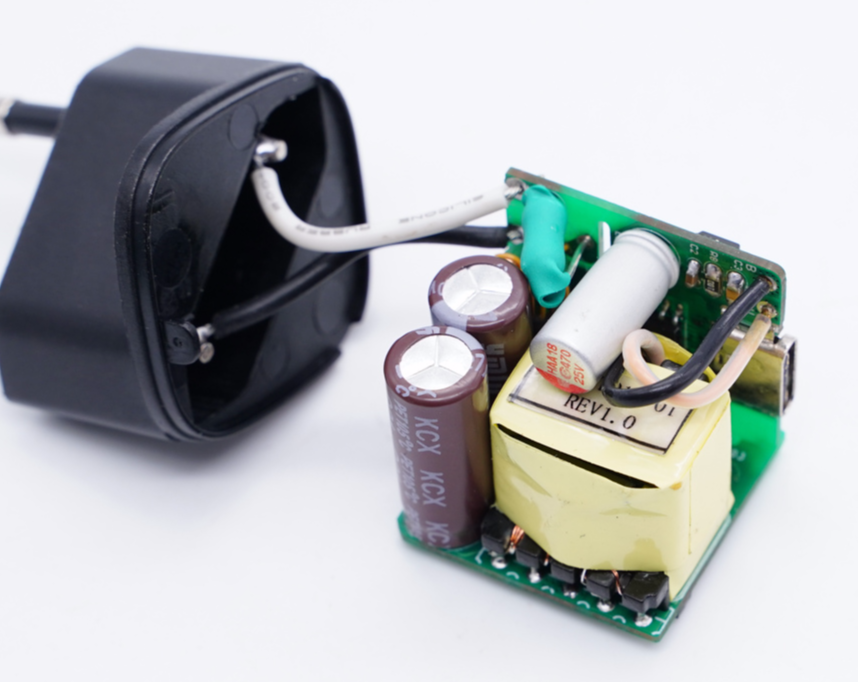

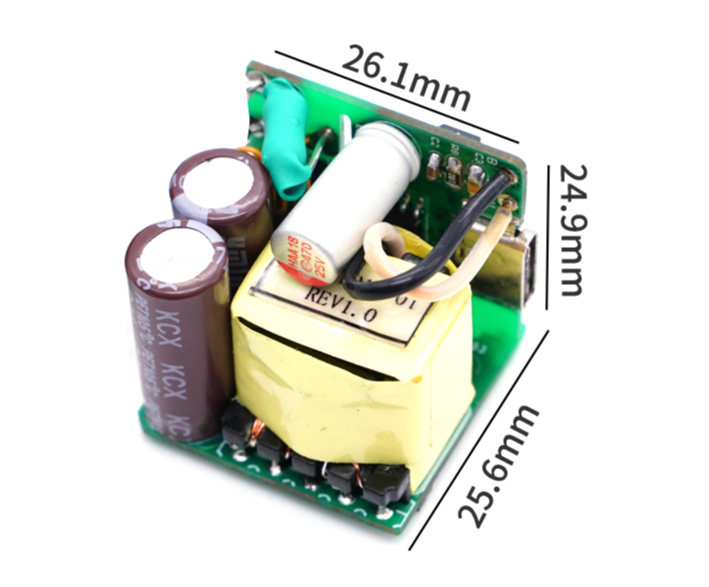

先奉上33W氮化镓PD快充外观

该款33W氮化镓充电器采用INN氮化镓开关管，通过氮化镓的高频优势缩小充电器体积。同时CX2006控制器可兼容其他品牌氮化镓器件使用，并可用于充电器和开关电源等场合使用。

该款33W氮化镓PD快充初级采用CX2006，这是一颗峰值电流模式PWM控制器，用于反激电源转换器。CX2006支持DCM和CCM工作模式，重载下工作频率为112KHz定频，中载由输出电压控制在降频模式下运行，减小开关损耗。轻载和空载时跳频工作，进一步降低开关损耗，以提升能效，实现低于100mW的待机功耗，并满足六级能效要求。

CX2006内置软启动，支持抖频改善EMI性能，内置跳频模式可改善轻载效率并降低待机功耗。支持无音频噪声运行。内置同步斜坡补偿，内置前沿消隐功能。芯片支持过载保护，支持逐周期过流保护。芯片具有供电过压保护、欠压保护和钳位功能。内置过热保护，支持整流管短路保护。采用小巧的SOT23-6封装，适用于充电器、电源适配器、机顶盒电源、开放式开关电源和辅助电源等。

充电器次级采用内部集成同步整流管的多模式同步整流器CX7538D，其内部集成100V耐压，导阻10mΩ的同步整流管，支持CCM/QR/DCM工作模式，最高支持200KHz工作频率，静态电流低，相比传统肖特基整流方式可提高2-6%效率，支持3A输出电流。

CX7538D支持3.3-20V宽电压输出，外围仅需一颗电容，低静态电流满足六级能效要求。

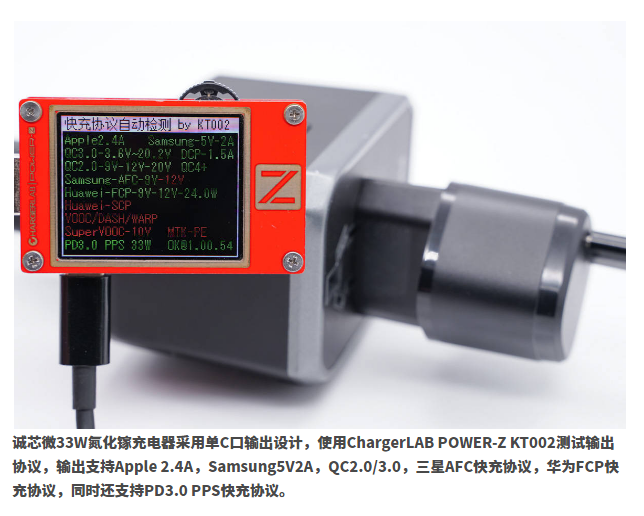

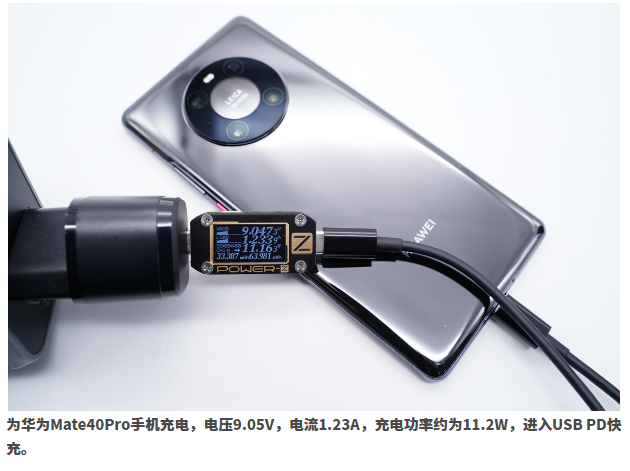

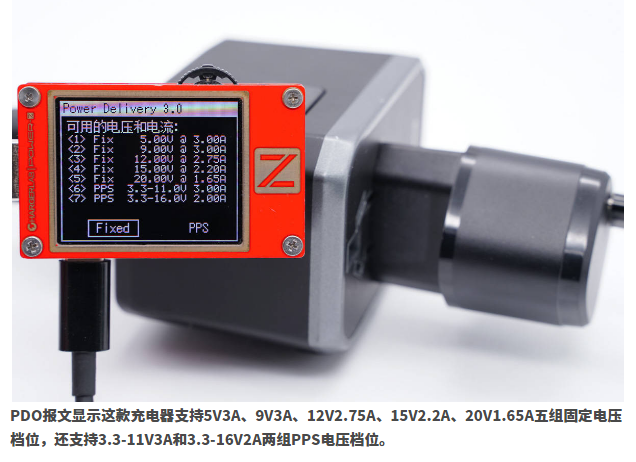

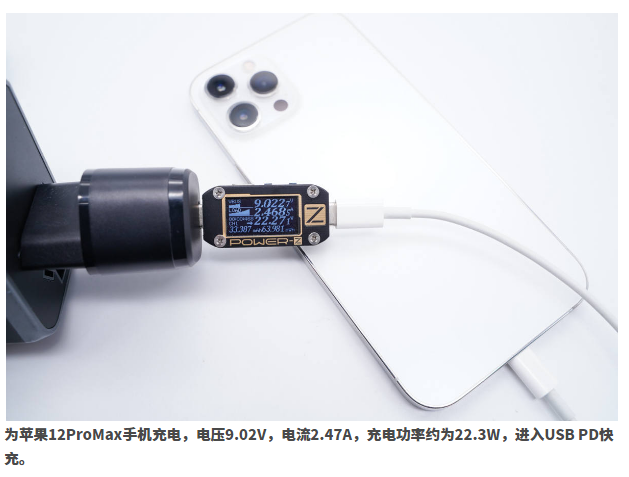

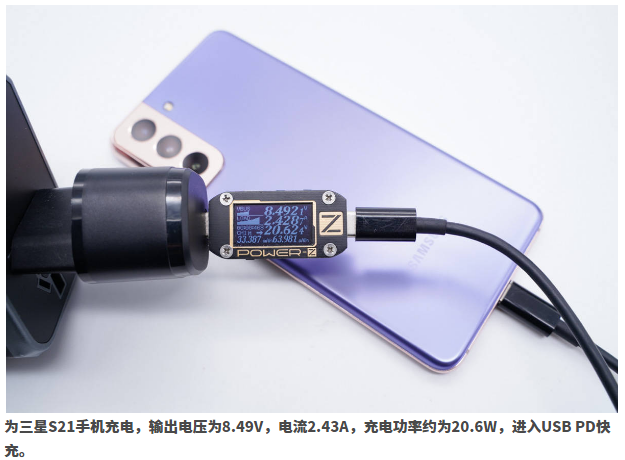

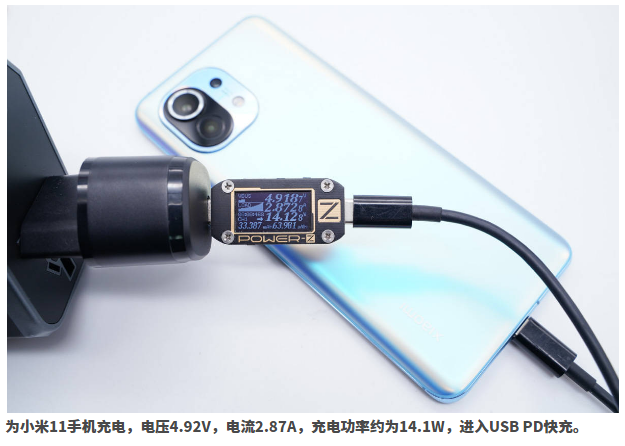

再奉上这款33W氮化镓PD快充兼容性测试：

乐鱼体育推出的CX2006控制器可直接驱动氮化镓开关管，通过使用氮化镓开关管，提高充电器的板端功率密度接近2W/CC。搭配CX7538D同步整流器，可达成六级能效低待机功耗要求，满足严苛的能耗要求，并提高充电器的转换效率。

通过兼容性测试，33W氮化镓充电器对主流品牌手机均能开启快充，并以最高功率充电。CX2006这款主控芯片还可搭配其他氮化镓器件，满足不同功率段需求。
