QC3.0高集成多协议车充芯片CX8830车充DEMO评估板评测：全兼容设备达29款

CX8830原厂提供CX8830规格书，CX8830设计指南，CX8830样品，样板申请及技术支持CX8830欢迎索样！

近日，乐鱼体育APP官方网站有限公司推出了一颗高集成车载快充充电器芯片CX8830，仅需11颗外围就可实现快充功能，并还支持QC3.0、QC2.0、FCP、AFC、APPLE 2.4A、BC1.2、USB DCP等7种充电协议。该车充PCBA设计十分精简，降低BOM成本的同时，也可加速了产品的上市周期。

都知道乐鱼体育CX8830的集成度很高，外围非常简单，但产品的实际兼容性到底如何呢？为了验证这个问题，充电头网对乐鱼体育CX8830车充DEMO进行了29款设备的兼容性测试，一起来看看。

一、乐鱼体育CX8830车充DEMO外观

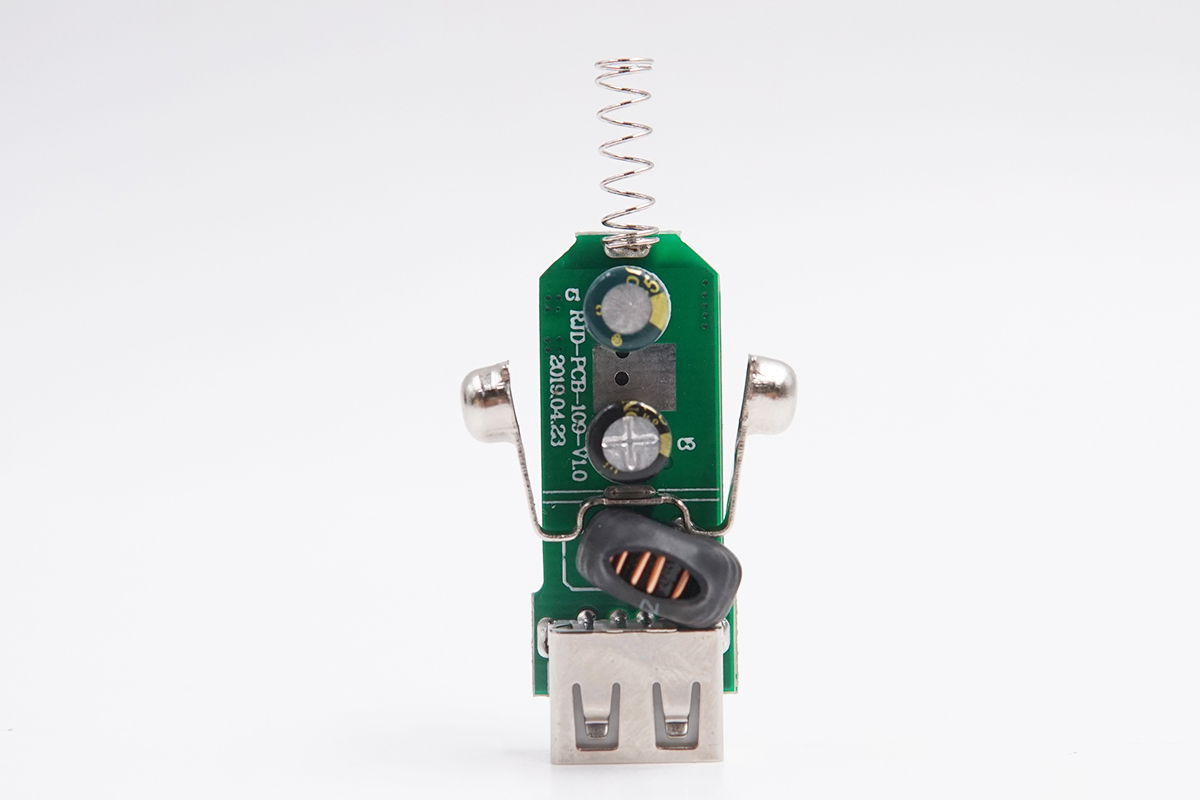

从乐鱼体育CX8830车充DEMO正面可以看到，除了正负极和USB-A输出接口外，仅有2颗电容、1颗电感，非常精简。这也是乐鱼体育CX8830的一大特色。

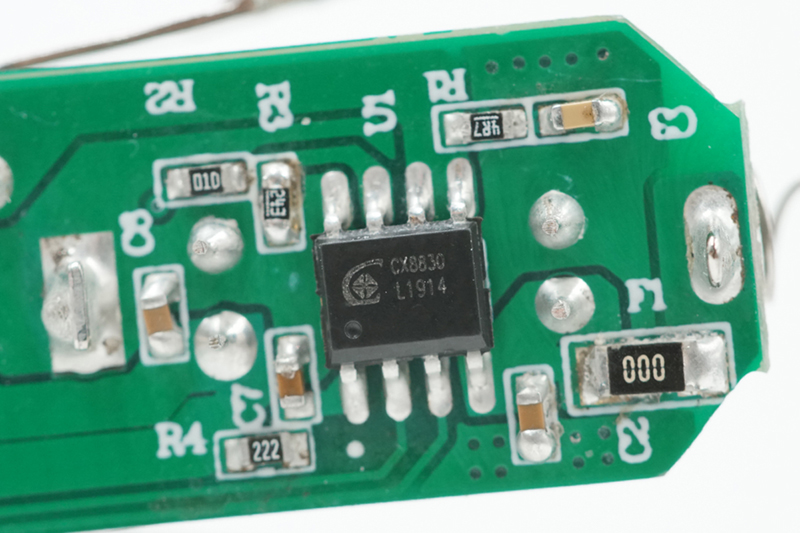

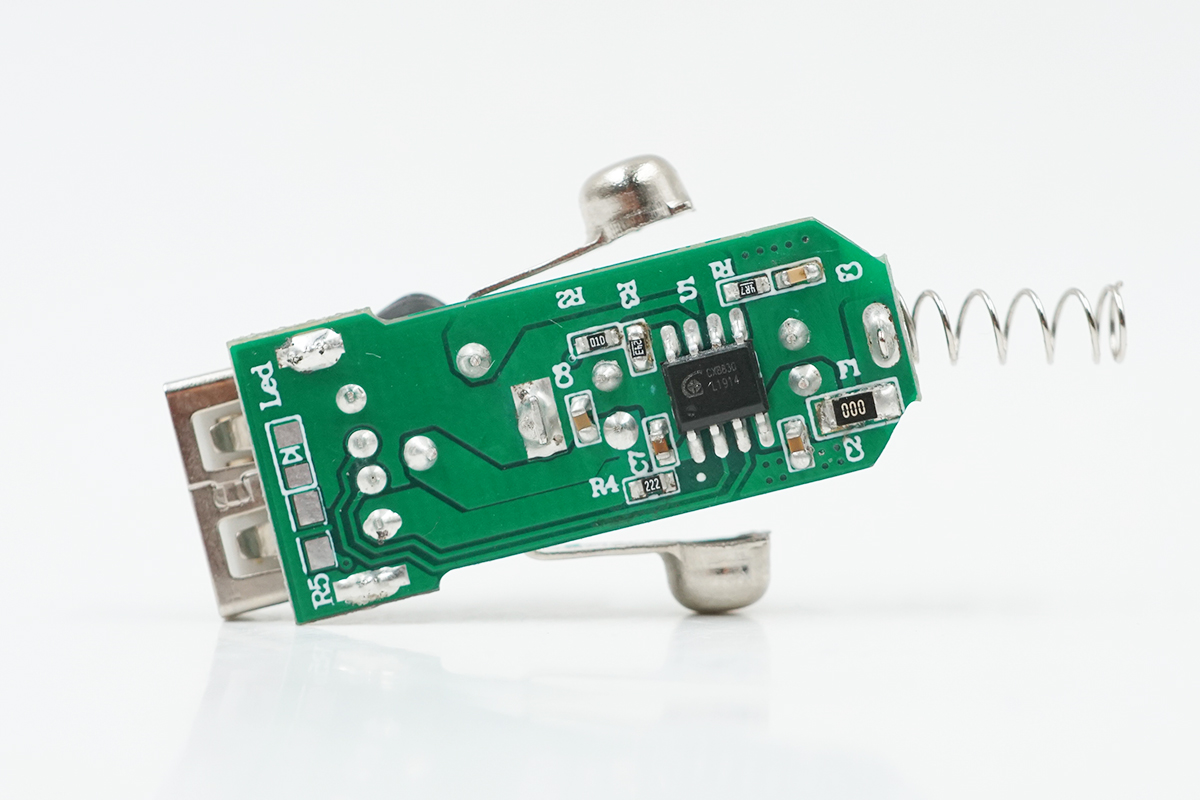

背面同样很简洁，在乐鱼体育CX8830外围仅有9颗阻容元件，产品设计简单，BOM成本低，并且有利于加速产品上市。

CX8830是一款输入耐压可达32V，并且能够实现精确恒压以及恒流的降压型DC-DC 转换器；内置50mΩ High-side PMOS 以及 30mΩ Low-side NMOS，可支持3A持续输出电流输出电压可调，最大可支持100%占空比。

乐鱼体育CX8830具备高性能的负载响应以及输入电压响应能力，同时精确的恒压和恒流控制环路实现极小的负载调整率和线性调整率；无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能。

乐鱼体育CX8830内置华为FCP协议、高通QC2.0/3.0 Class A、BC1.2、USB DCP等各种快充协议，并可自动切换QC2.0、QC3.0、FCP快充，可兼容市面上大部分手机充电。

此外，乐鱼体育CX8830可提供短路保护(SCP)、过热保护（OTP）、过压保护（OVP）、欠压保护（UVLO）等多种保护功能，是一款集成度高、性能稳定的车载快充芯片。

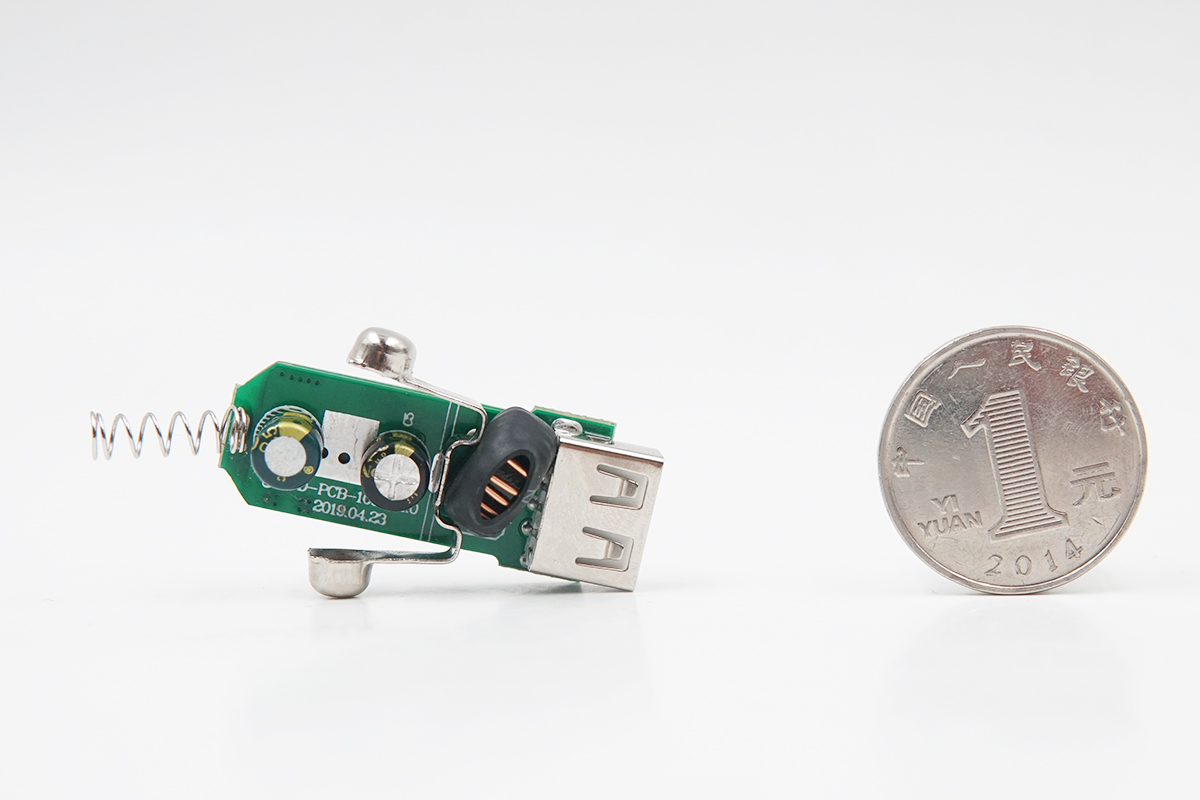

得益于精简的外围，乐鱼体育CX8830车充PCBA可做到一元硬币大小，非常适合mini车充产品的开发。

二、乐鱼体育CX8830车充DEMO兼容性测试

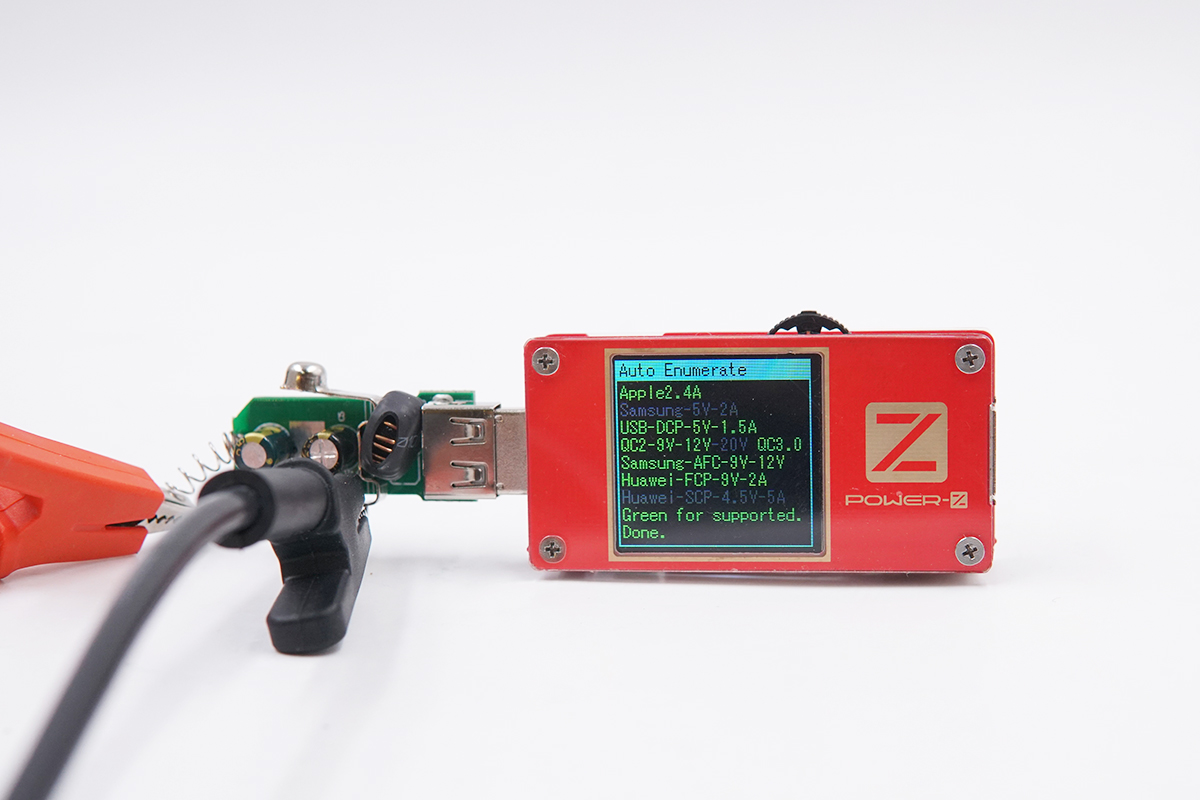

使用ChargerLAB POWER-Z KT001检测乐鱼体育CX8830车充DEMO的输出快充协议，显示支持 APPLE 2.4A、USB DCP、QC2.0、QC3.0、AFC、FCP等充电协议。

为了能够更加精准地反映乐鱼体育CX8830的实际兼容性，也更贴近用户的实际使用场景，充电头网对乐鱼体育CX8830车充DEMO进行了真机实测，分别测试了华为、小米、三星、苹果等主流品牌的手机、平板、移动电源等产品。下面我们来看详细的兼容性测试结果：

1、乐鱼体育CX8830车充DEMO兼容小米手机测试

使用乐鱼体育CX8830车充DEMO给小米 9充电，并采用KT001测试充电参数，显示充电电压8.67V，电流1.85A，充电功率约为16.08W，支持小米 9开启QC3.0快充协议。

给小米 8充电，测得充电电压6.5V，电流2.66A，充电功率约为17.35W，支持小米 8开启QC3.0快充协议。

给小米 6充电，测得充电电压6.71V，电流2.51A，充电功率约为16.87W，支持小米 6开启QC3.0快充协议。

给小米 5充电，测得充电电压6.11V，电流2.58A，充电功率约为15.79W，支持小米 5开启QC3.0快充协议。

2、乐鱼体育CX8830车充DEMO兼容华为手机测试

乐鱼体育CX8830车充DEMO给华为Mate 20 Pro（UD）充电，测得充电电压9.07V，电流1.52A，充电功率约为13.84W，支持华为Mate 20 Pro（UD）开启快充。

给华为Mate 9充电，测得充电电压9.06V，电流1.86A，充电功率约为16.91W，支持华为Mate 9开启快充。

给华为P30 Pro充电，测得充电电压9.08V，电流1.19A，充电功率约为10.84W，支持华为P30 Pro开启快充。

给华为P20 Pro充电，测得充电电压9.09V，电流1.32A，充电功率约为12W，支持华为P20 Pro开启快充。

给华为P10充电，测得充电电压9.07V，电流1.81A，充电功率约为16.44W，支持华为P10开启快充。

给荣耀 8充电，测得充电电压9.08V，电流1.47A，充电功率约为13.37W，支持荣耀 8开启快充。

3、乐鱼体育CX8830车充DEMO兼容三星手机测试

乐鱼体育CX8830车充DEMO给三星S10 Plus充电，测得充电电压9.07V，电流1.62A，充电功率约为14.77W，支持三星S10 Plus开启快充。

给三星Note 9充电，测得充电电压9.09V，电流1.12A，充电功率约为10.19W，支持三星Note 9开启快充。

给三星S8 plus充电，测得充电电压9.08V，电流1.25A，充电功率约为11.41W，支持三星S8 plus开启快充。

4、乐鱼体育CX8830车充DEMO兼容iPhone测试

乐鱼体育CX8830车充DEMO给iPhone X充电，测得充电电压5.15V，电流2.34A，充电功率约为12.11 W，支持iPhone X进入APPLE 2.4A充电模式，充电速度是手机标配充电器的2倍左右。

给iPhone Xs充电，测得充电电压5.15V，电流2.35A，充电功率约为12.15W，支持iPhone Xs进入APPLE 2.4A充电模式。

给iPhone Xs MAX充电，测得充电电压5.15V，电流2.35A，充电功率约为12.13W，支持iPhone Xs进入APPLE 2.4A充电模式。

给iPhone Xr 充电，测得充电电压5.15V，电流2.35A，充电功率约为12.15W，支持iPhone Xr进入APPLE 2.4A充电模式。

5、乐鱼体育CX8830车充DEMO兼容iPad测试

乐鱼体育CX8830车充DEMO给iPad Pro充电，测得充电电压5.15V，电流2.32A，充电功率约为12W，支持iPad Pro进入APPLE 2.4A充电模式。

给iPad Air3充电，测得充电电压5.15V，电流2.32A，充电功率约为12W，支持iPad Air3进入APPLE 2.4A充电模式。

给iPad Air2充电，测得充电电压5.15V，电流2.43A，充电功率约为12.57W，支持iPad Air2进入APPLE 2.4A充电模式。

给iPad mini5充电，测得充电电压5.15V，电流2.31A，充电功率约为12W，支持iPad Air3进入APPLE 2.4A充电模式。

以上我们一共测试了4款出小米手机、5款华为手机、3款三星手机、4款iPhone以及4款iPad。从测试结果来看，乐鱼体育CX8830车充DEMO对小米、华为、三星等12款主流型号的手机均可实现快充；给4款iPhone充电时，功率也可达到12W，速度相当于标配充电器的2倍；对iPad的充电的功率也可达到媲美标配充电器的级别。下面继续来看乐鱼体育CX8830车充DEMO对移动电源的兼容性能。

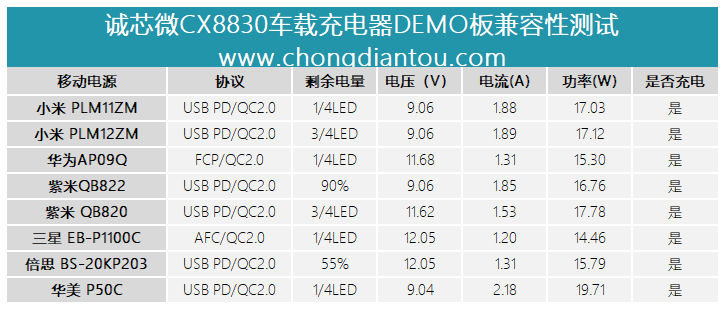

6、乐鱼体育CX8830车充DEMO兼容移动电源测试

乐鱼体育CX8830车充DEMO给小米10000mAh无线充移动电源PLM11ZM充电，测得充电电压9.06V，电流1.88A，充电功率约为17.05W，支持小米PLM11ZM进入快充状态。

给小米移动电源3 USB-C双向快充版PLM12ZM充电，测得充电电压9.06V，电流1.89A，充电功率约为17.18W，支持小米PLM12ZM进入快充状态。

给华为10000mAh移动电源AP09Q充电，测得充电电压11.68V，电流1.31A，充电功率约为15.35W，支持华为AP09Q进入快充状态。

给紫米20000mAh移动电源QB822充电，测得充电电压9.06V，电流1.85A，充电功率约为16.77W，支持紫米QB822进入快充状态。

给紫米20000mAh移动电源QB820充电，测得充电电压11.62V，电流1.53A，充电功率约为17.82W，支持紫米QB820进入快充状态。

给三星10000mAh移动电源EB-P1100C充电，测得充电电压12.05V，电流1.2A，充电功率约为14.57W，支持小米PLM11ZM进入快充状态。

给倍思20000mAh移动电源BS-20KP203充电，测得充电电压12.05V，电流1.31A，充电功率约为15.87W，支持倍思BS-20KP203进入快充状态。

给华美10000mAh移动电源P50C充电，测得充电电压9.04V，电流2.18A，充电功率约为19.77W，支持华美P50C进入快充状态。

通过对多款移动电源的测试，我们也可以看到，乐鱼体育CX8830车充DEMO支持包括小米、华为、紫米、三星、倍思、华美等品牌在内的多款产品快充，兼容性表现很不错。

CX8830 DEMO评估板测试总结：

乐鱼体育CX8830车充DEMO具有集成度高和兼容性强两大特点。通过其外观图片可以看到，芯片外围仅有1颗电容、1颗电感以及9颗贴片阻容元件，PCBA设计精简，灵活性高，并且易于开发，加速产品上市。

在兼容性方面，使用POWER-Z KT001检测得知，乐鱼体育CX8830车充DEMO支持APPLE 2.4A、USB DCP、QC2.0、QC3.0、AFC、FCP等充电协议；实测可兼容小米、华为、三星、iPhone、iPad等品牌的20主流数码设备以及8款品牌移动电源，无论是充手机、充平板还是充移动电源，都很实用。
