CX8850应用于贝尔金（belkin） 30W USB PDUSB PD双口车载充电器方案上，belkin这款车充外观设计简洁，A口支持APPLE2.4A协议，对iPhone、iPad等数码产品适配性较好；同时USB-C口支持18W PD快充，对iPhone X/XS系列、三星、华为、小米等品牌的旗舰系列手机均可快充，应用广泛。同时USB-A口和USB-C口为独立输出设计，在给两台设备充电充电时，两个接口仍能满功率输出，提升用户的充电体验。接下来，一起看看这双口车充产品的详细拆解过程吧。

一、贝尔金30W USB PD车充外观

产品的外包装依然是belkin传统的风格，正面采用开窗设计，可以看见内部产品的大致外观。这是一款车充套装，除了车充本体之外，还附赠了一根USB-C充电线，从包装盒左边的参数可以看到，线长1.5米。

包装盒背面印着这款车充详细的兼容性列表，包括三星Note9、三星S9/9+、三星Note8、三星S8/8+、LG G5/G6/G7、LG V35/V40、谷歌Pixel3/Pixel3 XL、谷歌Pixel2/Pixel2 XL、谷歌Pixel/Pixel XL、iPad Pro等机型。

打开包装盒，充电器和充电线采用白色塑料内衬固定，整体包装比较轻、减震效果也比较好。

包装盒中除了车充和充电线之外，还有一份使用说明书。

USB-C to USB-C充电线，接口处镭雕了产品的品牌studio by belkin，采用编织线材。

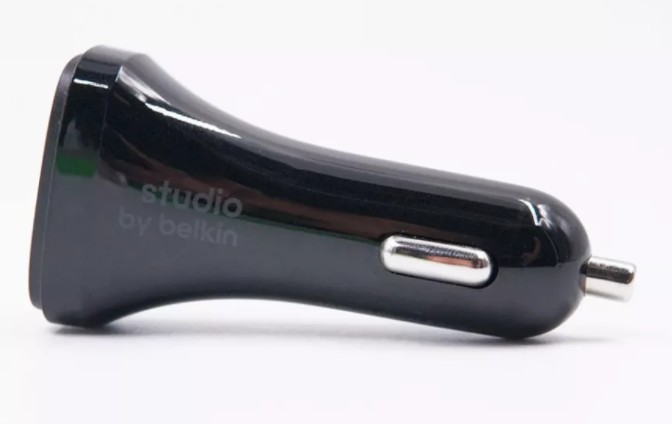

这款车充采用纯黑色机身，表面采用了亮面烤漆处理工艺，看起来非常光滑，机身侧面印有studio by belkin字样。

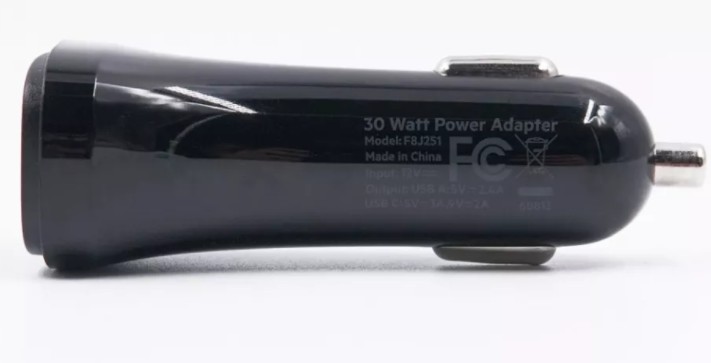

从参数车充机身上的参数信息可以了解到，这款产品支持最大30W输出，产品型号为F8J251，输入电压为DC12V，USB-A口输出为5V/2.4A、USB-C口输出为5V/3A、9V/2A；产品已经通过了FCC认证。

输出端USB-A接口和USB-C口呈上下并排设计，均采用黑色舌片设计，旁边设有一颗LED指示灯。

车充输出端大小与一元硬币差不多。

接上电源之后，LED指示灯亮绿色。

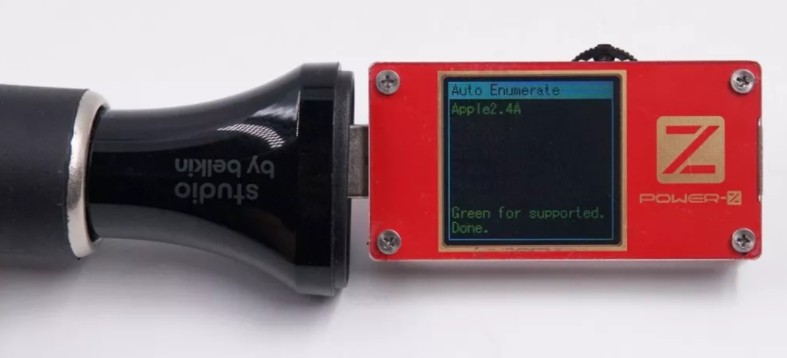

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持APPLE 2.4A，不支持其他快充。

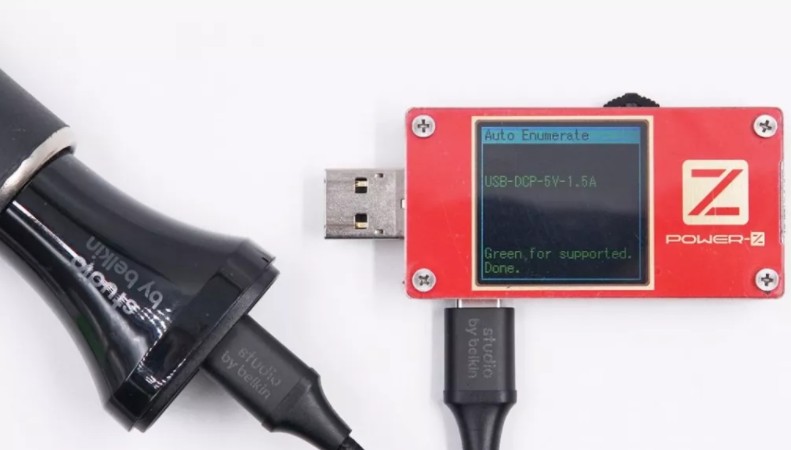

继续对USB-C口进行协议检测，显示支持USB DCP充电协议。

USB-C口的PDO报文显示，支持USB PD3.0快充，输出支持5V/3A、9V/2A，最大功率为18W，与标称参数一致。

车充净重约为26g。

二、贝尔金30W USB PD车充拆解

belkin这款车充外壳采用了超声波焊接技术，这在我们拆解的车充产品中比较少见，一般超声波焊接多见于带交流输入的充电器中。内部PCBA旁边设有一块白色反光板，目的是聚集LED灯光，使其透过输出面板上的小孔射出。

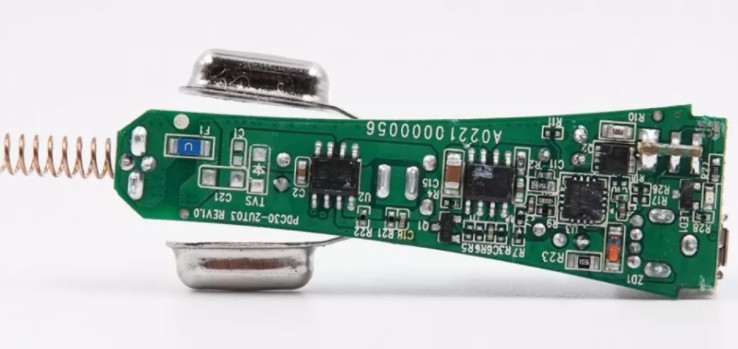

取出内部PCB板，PCB板背面采用了两颗主控芯片和一颗协议芯片。

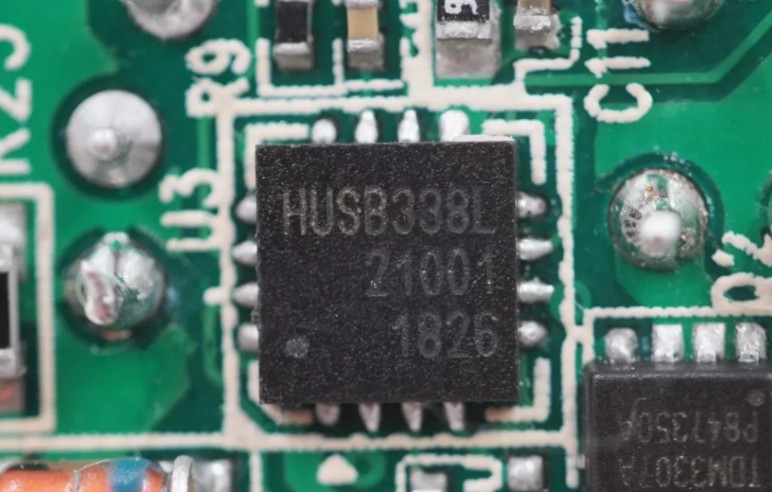

USB-C接口的输出协议芯片来自Hynetek慧能泰，型号为HUSB338L。这是一颗高性能、高集成度的 USB Type-C Power Delivery（电力传输）控制器，它集成了PD3.0、PD2.0、PPS、HVDCP、BC1.2 等协议。目前HUSB338L已经通过了USB PD2.0 认证（TID 号 1000151，XID 号 0005398）和USB PD3.0认证（TID 号 1000189，XID 号 0005399），具备SOP-14L 和 QFN-16L两种封装形式，适用于电源适配器、车载充电器、移动电源等应用场合。

慧能泰HUSB338L规格资料。充电头网了解到，邦克仕18W USB PD充电器同样也采用了HUSB338L这颗协议芯片。值得一提的是，慧能泰的HUSB338A/HUSB338L/HUSB339已经协助多家客户的产品通过USB-IF PD3.0和MFi PD认证。

此外，USB-C接口还采用了一颗Techcode泰德TDM3307A作为VBUS开关。

Techcode泰德TDM3307A规格资料。充电头网了解到，采用Techcode泰德TDM3307A的产品还有努比亚红魔移动电源。

车充电源主控芯片来自乐鱼体育，型号为CX8850。乐鱼体育CX8850是一款输入耐压40V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器，其内置 20mΩ High-side N MOS 以及 20mΩ Low-side NMOS，可支持 4A 持续输出电流输出电压可调，最大可支持 98%占空比。

另一颗车充主控芯片，同样来为乐鱼体育CX8850。belkin这款车充采用了两颗乐鱼体育的CX8850控制器实现两路独立输出。

LED指示灯。

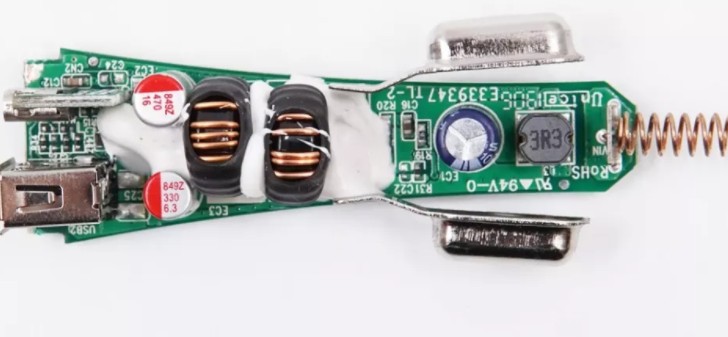

正面从右到左依次是输出滤波电感、输入滤波电解电容、两颗降压电感、两颗输出滤波固态电容，以及两个输出接口。在降压电感和输出滤波电容之间采用注胶处理，起到散热和固定的作用。

USB-C口采用小块PCB板与主控PCB焊接，沉板。

输入端正极直接采用弹簧导通，弹簧尾部焊接了一款金属档板加强可靠性，避免弹簧在过大的压力下变形。

输入滤波电解电容来自AiSHi艾华，规格35V 10μF。

3R3滤波电感。

USB-C输出滤波电容规格为16V 470μF，USB-A口输出滤波电容规格为6.3V 330μF。
