派凡超薄20W PD快充小灯笼旅行充电器拆解，CX7509C+CX7538B全套PD方案加持。外围电路相当简洁，产品简单话设计，在造型新颖的同时，亦做到了高性价比优势。

先奉上派凡小灯笼旅行充电器外观:

输入：100-240V~50/60HZ 0.45A

USB-C/A输出：5V3A、9V2A、12V1.5A，18W Max

总输出：5V3A，15W Max

制造商：深圳市一粒创新设计有限公司

产品已经通过了CCC、FCC、CE、RoHS认证。

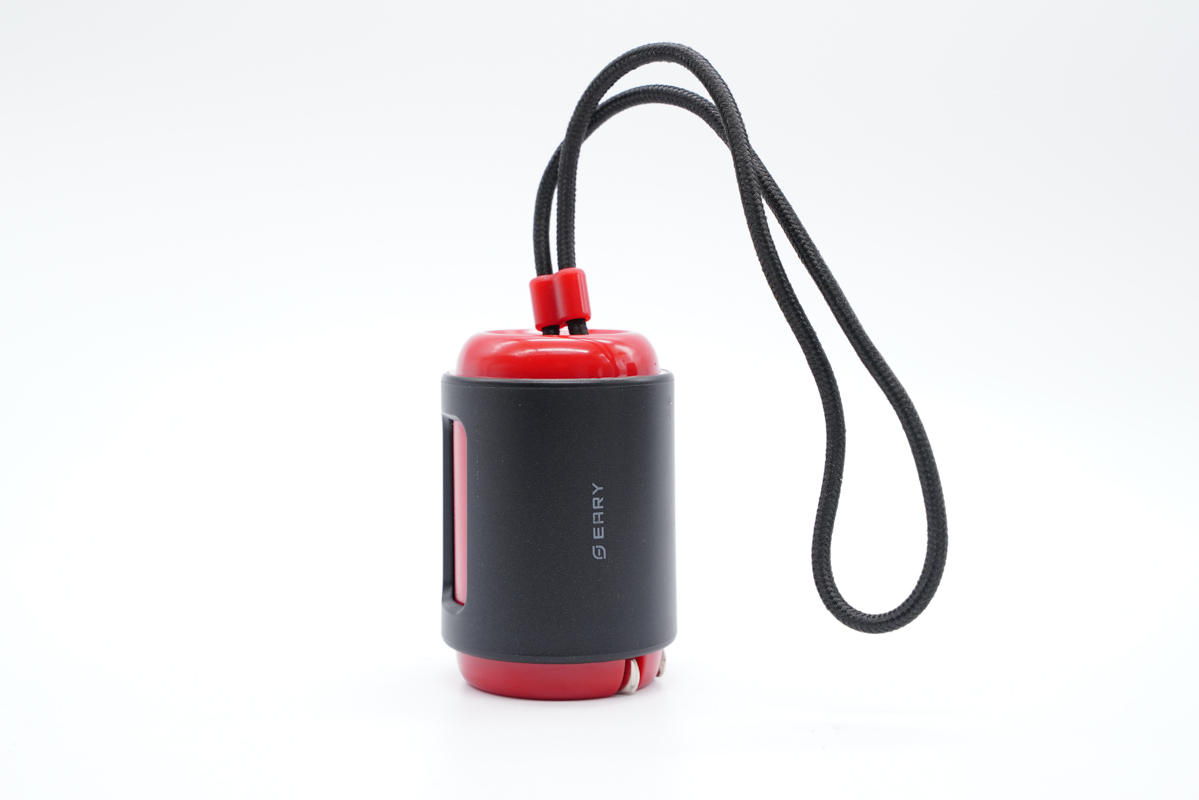

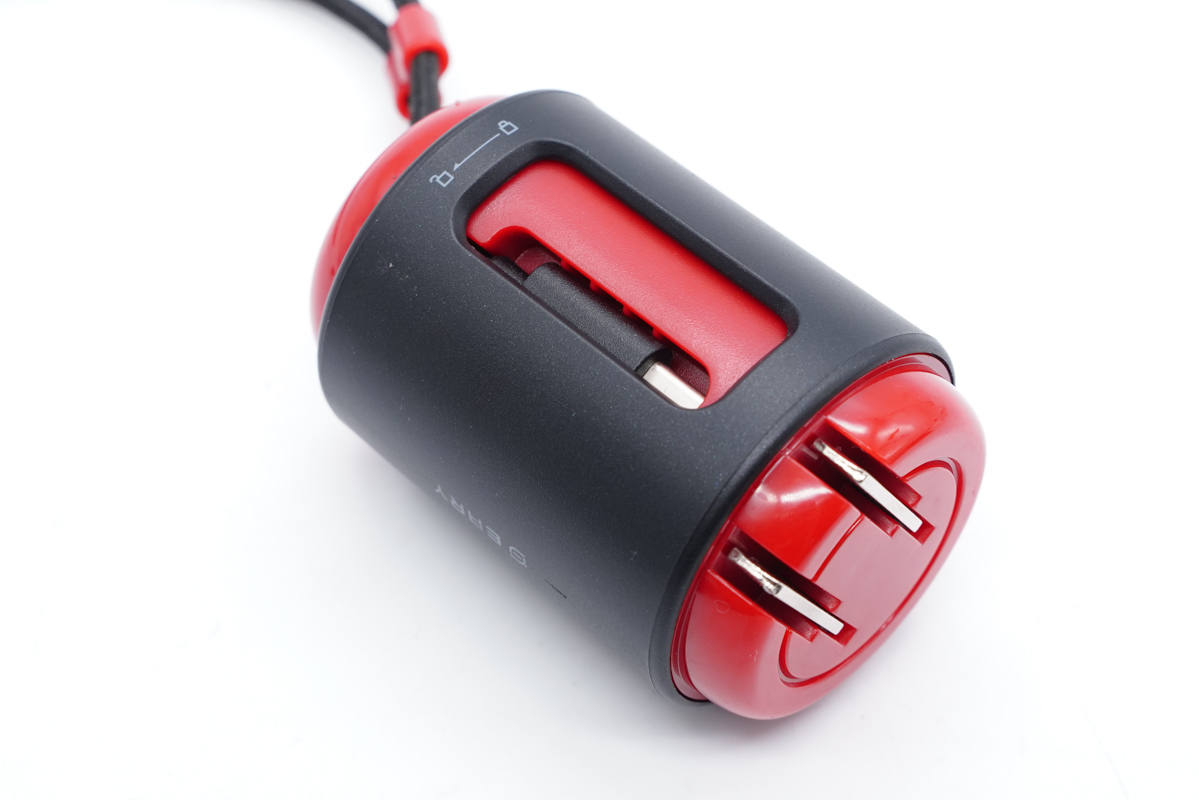

充电器采用圆柱造型设计，机身外套一圈黑色塑料壳，可进行小幅度旋转。自带USB-C输出线缆，可充当提绳使用。产品形象物如其名，如小灯笼一般给力。

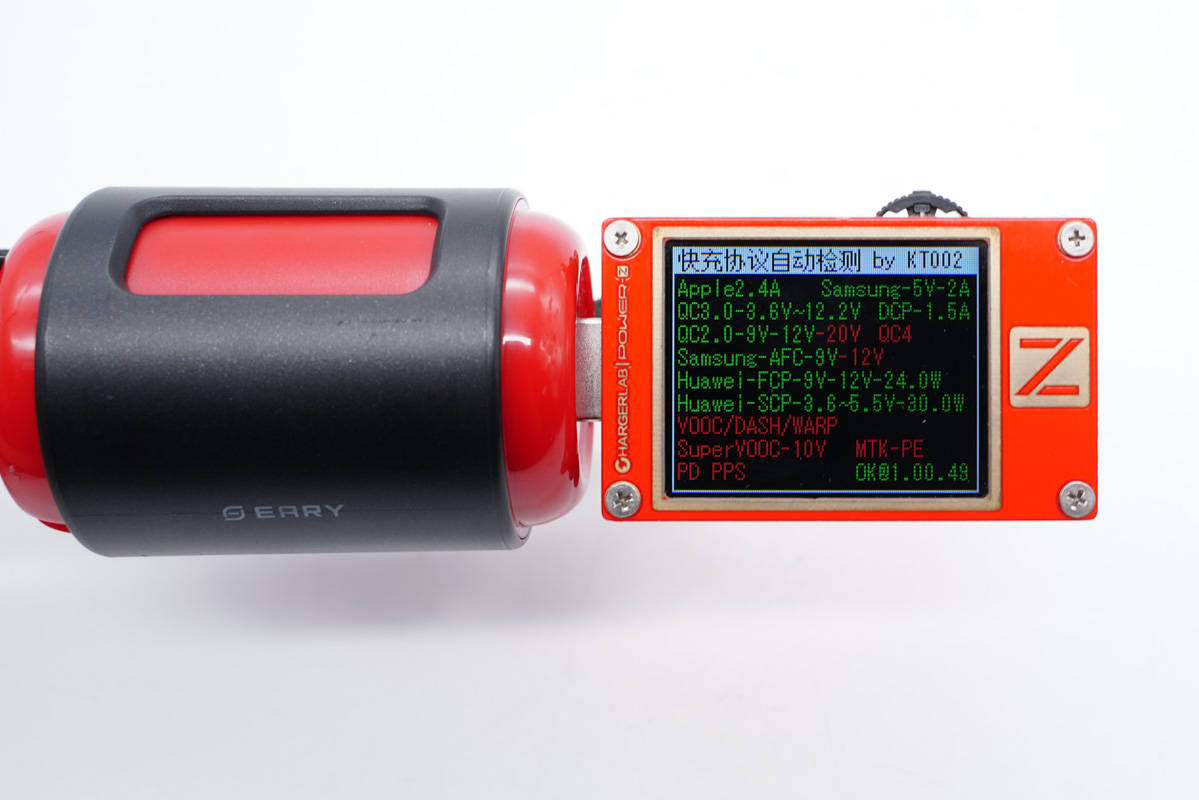

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP快充协议。

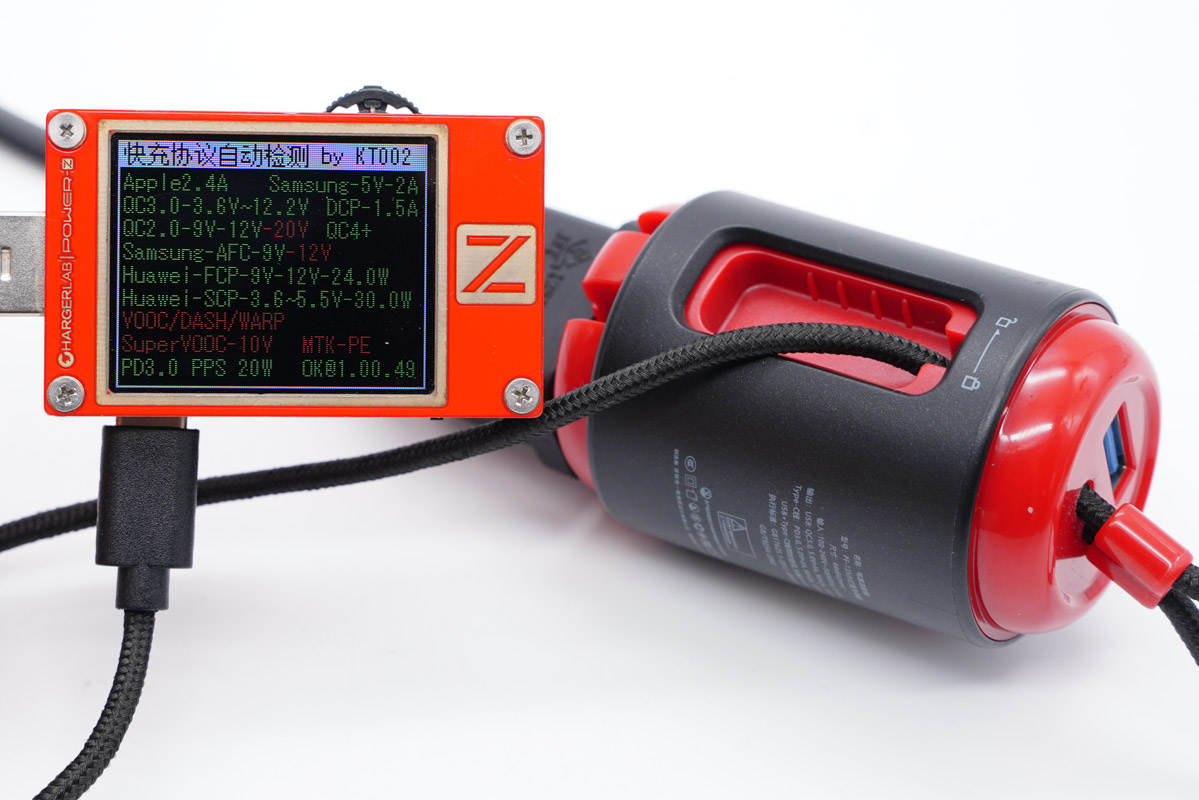

另外测得C口除了兼容A口的所有协议外，还额外支持PD3.0、PPS快充协议。

此外C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。

派凡小灯笼旅行充电器拆解：

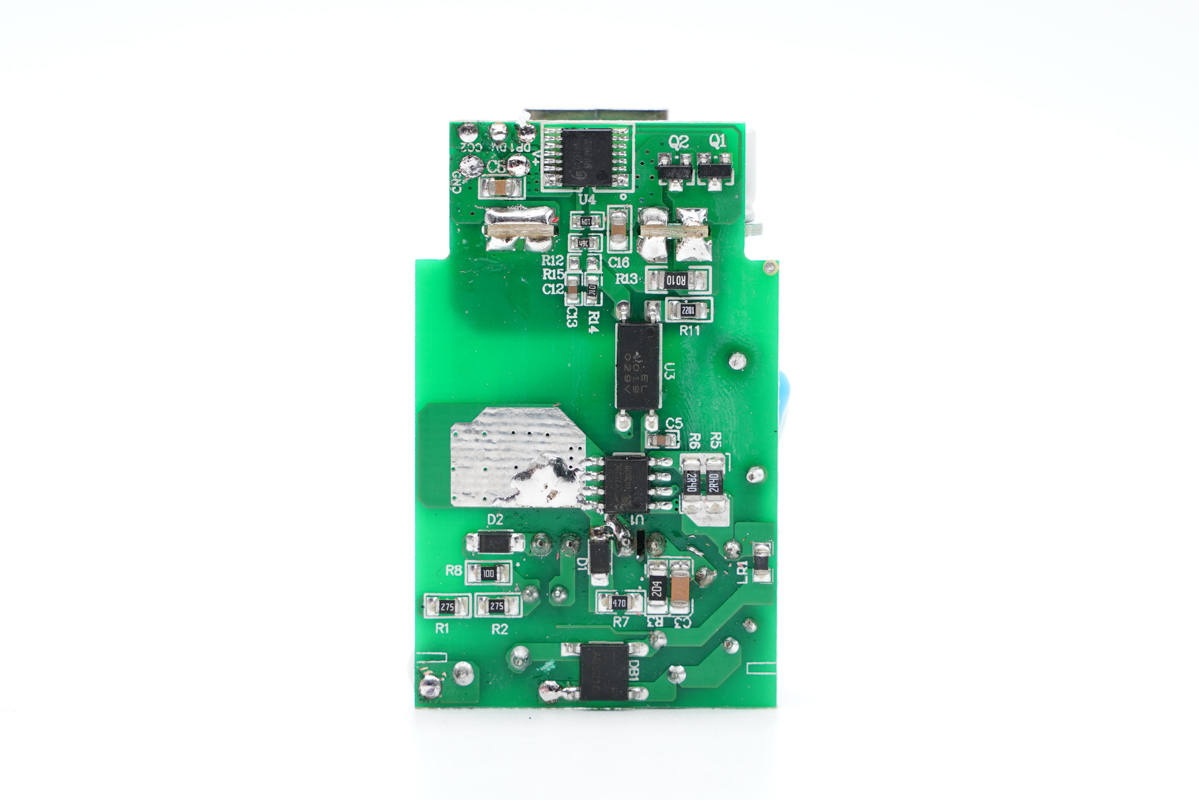

主板背面一览，从下到上依次是整流桥、主控芯片、光耦和协议芯片。

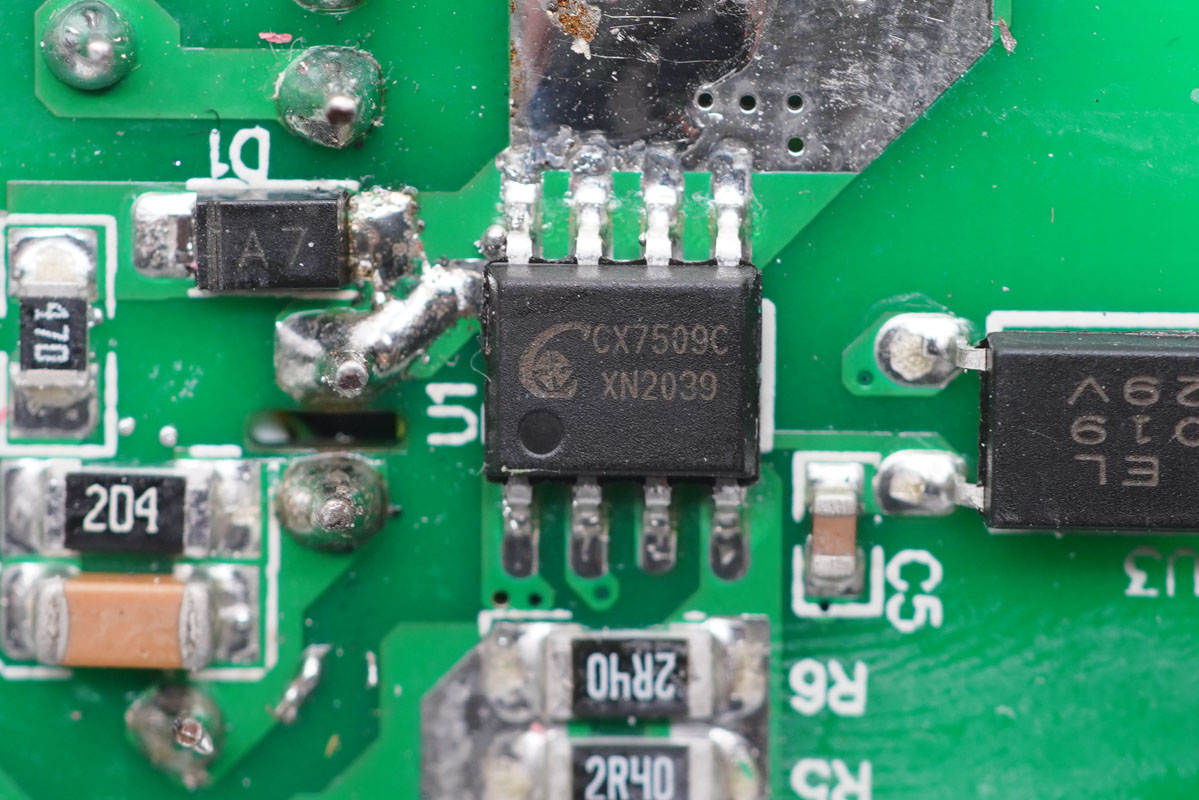

拆解后，我们可以看到开关电源主控芯片采用CX7509C，内部集成PWM控制器和650V NMOS，适用于密闭环境20W方案。CX7509C支持自动调整工作频率，降低损耗提高整机转换效率。CX7509C启动电路经过优化，可以减小待机功耗。同时采用抖频技术防止产生音频噪声，支持多种完善的保护，支持逐周期过流保护，过压保护，欠压保护，过热保护，还支持供电过压保护，最大程度上提高可靠性。

该款主控芯片被第一卫20W快充小冰粒充电器、飞利浦新款迷你20W PD快充充电器、羽博20W 1A1C快充充电器等数十款产品广泛采用。

次级同步整流芯片同样来自乐鱼体育，型号CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

乐鱼体育CX7538B 支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，11mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

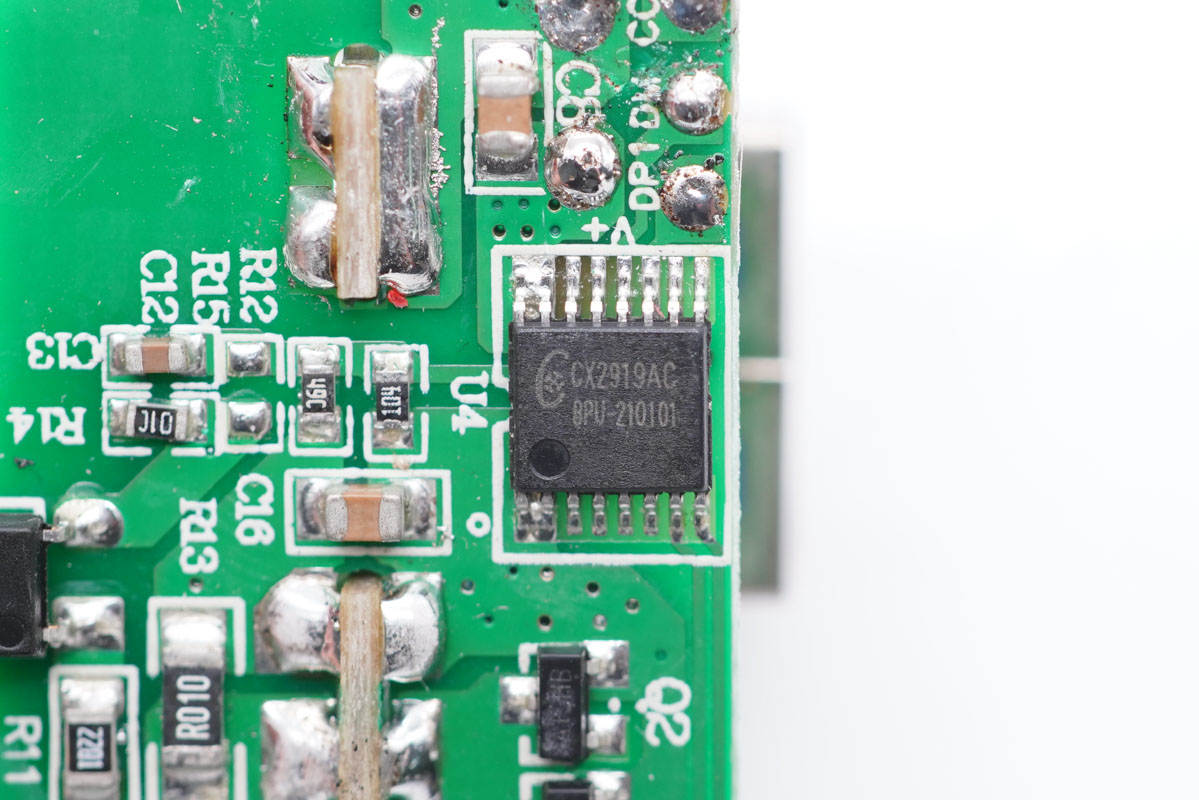

协议芯片也是采用CX2919AC，这是一颗USB-C和USB-A双口控制器，兼容PD2.0/3.0、PPS、QC2.0/3.0、华为FCP/SCP/HVSCP、三星AFC、Apple 2.4A等协议。此外支持过压/欠压保护、 过流保护、过温保护，采用TSSOP-16封装。

派凡这款小灯笼旅行充电器采用圆柱造型设计，设有红黑双重外壳，可通过旋转对自带的线缆、转接头进行取出使用或收纳整理。自带线缆可当提绳，搭配可折叠插脚，携带使用都非常方便。自带C to Lightning转接头又使其可以充iPhone手机。不仅设计新颖，实用性也很强。充电器兼容QC、AFC、FCP、SCP、PD3.0、PPS快充协议，具备PPS电压档位，最大输出20W，满足包括苹果iPhone在内的各大品牌手机快充需求。
