飞利浦PHILIPS新款迷你20W PD快充充电器拆解，电源+同步均采用乐鱼体育CX7527C+CX7538B高集成快充方案，当然协议芯片CX2919C也可以配套供应。CX7527C+CX7538B+CX2919C整套解决方案整体集成度高，外围简洁，可加速产品上市周期。

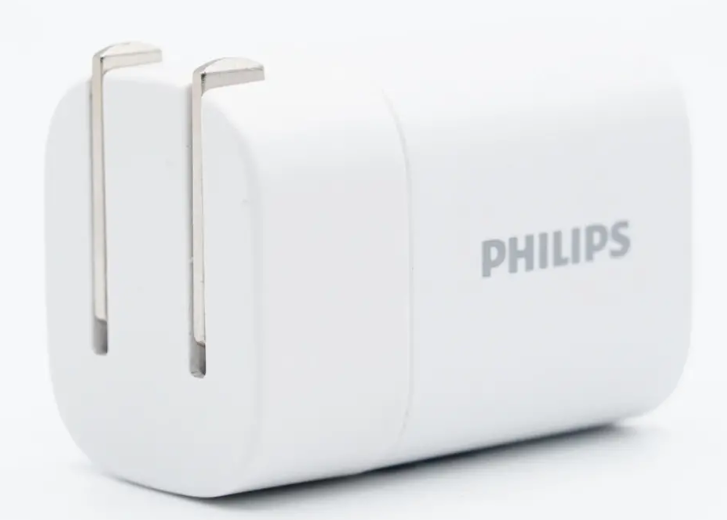

首先，奉上飞利浦迷你20W充电器外观

型号：DLP3004W/93

输入：100-240V~ 50/60Hz 0.6A

输出：5V3A、9V2.22A、12V1.67A

制造商：深圳市和宏实业股份有限公司

产品已经通过了3C认证。

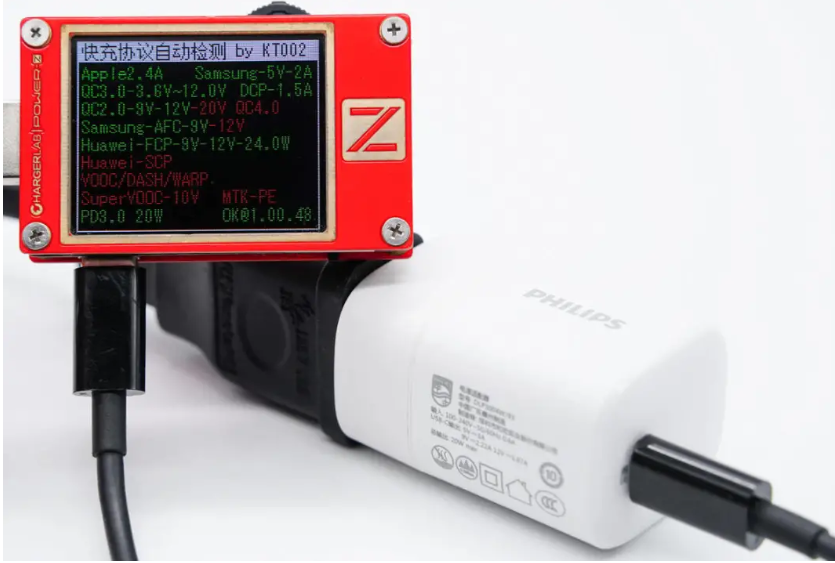

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议

此外C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

再奉上飞利浦迷你20W充电器拆解：

我们可以清晰地看到这款快充充电器采用乐鱼体育CX7527C+CX7538B高集成快充方案。乐鱼体育APPCX7527C是一颗高性能多模式PWM反激式控制器。该产品方便用户以较少的外围元器、较低的系统成本设计出高性能的交直流转换开关电源。其提供了极为全面和性能优异的智能化保护功能，包括逐周期过流保护、过载保护、软启动、芯片过温保护、VDD欠压/过压锁定保护功能。

芯片具有自动识别负载大小，自动调整工作模式的功能。在满载或重载条件下，芯片工作在固定65KHz频率。当负载减轻，芯片工作频率降低，有效降低开关损耗。当负载处于极轻载或空载条件时，芯片处于间隔模式。

乐鱼体育CX7527C内置智能抖频技术，降低系统在降频模式所产生的电磁干扰和输出纹波。独特的工作模式使得音频能量最小化，无音频噪声。采用SOP-8封装，为需要超低待机功耗的高性价比反激式开关电源系统提供了一个很好的设计平台。

输入端小板背面设有次级同步整流芯片CX7538B。

正面设有输出滤波固态电容和协议芯片。

次级同步整流芯片同样采用乐鱼体育CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片，在开关电源中轻松满足6级能效，是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率，内置11mΩ低导阻NMOS管，发热远低于肖特基二极管，大幅度降低温度，提高转换效率。

乐鱼体育CX7538B支持开关电源的CCM/QR/DCM模式，非常适合3.3~12V快充同步整流使用，内置耐压60V，11mΩ的同步整流管，可提供3A输出。比肖特基效率最高提升6%，工作电压范围宽，外围元件非常简单，在宽电压应用时，外围只需一颗电容。

USB PD协议芯片采用云矽半导体XPD720，这款芯片已经通过了USB PD3.0认证，TID：3479，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，内部集成 10mΩ VBUS 通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，简化电路，降低成本。采用ESOP8封装。

该款飞利浦PHILIPS充电器支持QC 、FCP、AFC、PD快充协议，能给市面上大部分手机进行快充。
